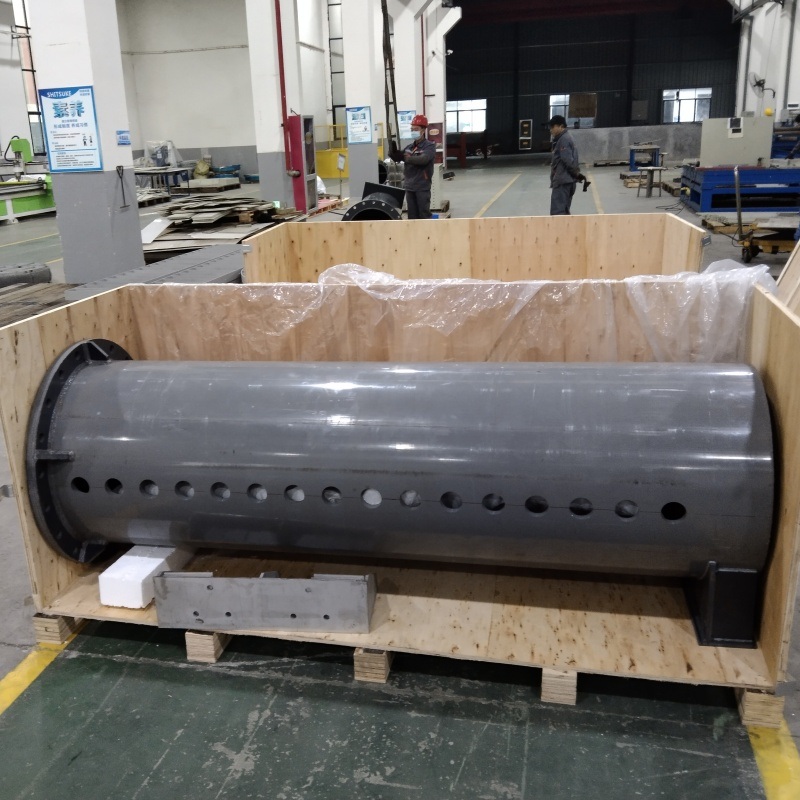

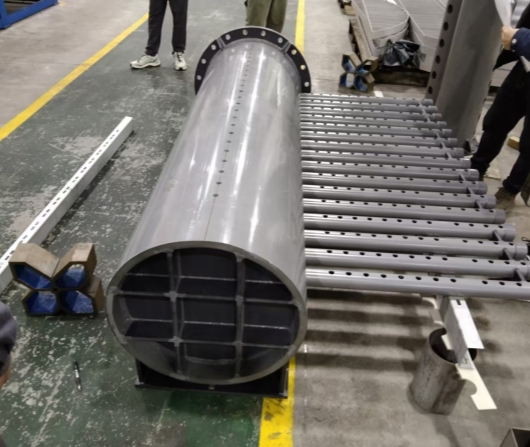

Noticias

 Figura 1: Mismo tamaño nominal extruido en PP, HDPE y CPVC; el color de la pared es estético; la temperatura de uso continuo define la vida útil real.PP frente a PE frente a CPVC Empaquetado de torre¿Qué embalaje de plástico aleatorio dura más?Informe del ingeniero: Ninguna de las tres resinas es universalmente "la más duradera". PP es el valor predeterminado de costo-rendimiento por debajo de ~90°C para servicio alcalino y acuoso suave. CPVC Mantiene su rigidez y estabilidad química a temperaturas elevadas y en corrientes oxidantes/cloradas donde el PP se ablanda. PE (HDPE) Resiste el impacto y la fragilidad a bajas temperaturas, pero se deforma antes bajo carga de lecho compactado, por lo que rara vez se especifica como relleno aleatorio primario por encima de 60 °C. FXSINO fabrica y fabrica a medida los tres grados como Anillo hueco de plástico, variantes de silla de montar y Pall para la modernización de depuradores.1. ¿Qué es lo que realmente acaba con el plástico? Empaquetado de torre Vida• Deslizamiento térmico: Una temperatura sostenida superior a la nominal continua aplana las paredes del anillo, el lecho se asienta y la caída de presión aumenta mucho antes de que aparezca corrosión visible.• Ataque químico: Los oxidantes concentrados, los disolventes aromáticos y los ácidos calientes penetran en las zonas amorfas; la matriz reticulada de CPVC tolera un rango más amplio que el PP.• Ciclo de erosión por flujo: Las fluctuaciones de líquido al encender y apagar el sistema ensanchan las microfisuras en los bordes de las ventanas, especialmente en las de PE de paredes delgadas.• Almacenamiento en exteriores/bajo rayos UV: El PP no estabilizado se vuelve quebradizo y se solidifica antes de la instalación; confirme que se trata de resina apta para uso con rayos UV para el relleno de sistemas de refrigeración de cubierta abierta.Figura 2: Integridad de la pared bajo aumento: la extrusión uniforme y el espesor controlado de la pared retrasan el colapso del lecho provocado por la deformación plástica.2. Referencia de techo y deslizamiento para uso continuoResinaServicio continuo típicopico máximo a corto plazoDeslízate debajo de la camaForma común de FXSINOPP (homopolímero)~90°C~110°CModerado; se suaviza cerca del techo.Anillo hueco / silla de montarcopolímero de PP~95–100 °C~120°CMejor impacto, deslizamiento similarAnillo ondulado, relleno de torreHDPE~60–70°C~80°CMayor deslizamiento en frío, evite los lechos profundos.Medios de lavado a baja temperaturaCPVC~95–100 °C (acuoso)~110–120 °CMáxima rigidez en caliente; mínima deformaciónRelleno de ácido caliente/cloroLos valores son clasificaciones genéricas de la industria; para determinar la tensión máxima permitida y el intervalo de reemplazo, debe utilizar los datos de prueba por lotes de FXSINO para su fluido específico.3. Resistencia química: una visión generalMedio (ambiente cálido)PPHDPECPVCHidrato de NaOH diluido / sosa cáusticaExcelente (primera opción)BienExcelenteLíquido de lavado de SO₂ húmedo/gases de combustiónBueno por debajo de 70 °CJustoExcelente (preferiblemente caliente)Hipoclorito / Cl₂ húmedoSe degrada (evitar)PobreBuena toleranciaDisolventes aromáticos / cetonasHinchazón / grietasOleajeLimitado; verifique la concentración4. Matriz de selección por funciónPerfil del servicioResina recomendadaPor quéAbsorción de sosa cáustica ambiental, relleno de torre de refrigeraciónPPMínimo coste, estable por debajo de 85 °C, fácil de fabricar.Depurador de SO₂/dióxido de cloro ácido calienteCPVCConserva su módulo de elasticidad cerca de los 100 °C; resiste la oxidación por cloruros.Lavado exterior a baja temperatura, manejo propenso a impactosHDPEDifícil en el arranque en frío; solo lechos poco profundosReforma de eliminación de cuellos de botella que requieren un ΔP bajoPP + metal súper raschig cama híbrida por etapasSección superior de plástico, asas inferiores de metal, zona calienteFigura 3: Lecho vertido uniforme sobre un rejilla de soporte de joroba de camello — La coincidencia de áreas abiertas evita la falta de flujo local independientemente de la resina.5. Componentes internos que determinan si la resina sobrevive• Área abierta de apoyo: combine camas de plástico con una rejilla de soporte perforada ≥80% abiertaLos picos de presión provenientes de una placa restringida aceleran el colapso por fluencia.• Sujeción en la cama: Los medios plásticos ligeros en servicio de vacío o pulsante necesitan un placa limitadora/de sujeción de la cama Dimensionado para permitir el paso libre, no para el diámetro exterior nominal.• Redistribución: Las camas que superan los 5–6 m requieren una colector y redistribuidor de líquidos para detener la canalización de la pared que se disfraza de empaquetamiento de torre falla.6. Preguntas frecuentesP: ¿Puedo cambiar PP? empaquetamiento de torre ¿Para CPVC sin cambiar la altura de la cama?A: La densidad aparente es similar, pero el CPVC funciona con una ΔP húmeda menor en servicio en caliente. Mantenga el mismo volumen de descarga solo para diámetros iguales; vuelva a comprobar la reducción de caudal del distribuidor y la velocidad de la placa de soporte con FXSINO antes de la puesta en marcha.P: ¿Vale siempre la pena pagar el sobreprecio de material de ~2 a 3 veces por el CPVC?R: Solo cuando la temperatura o la concentración del oxidante se encuentran fuera del rango seguro del PP. Por debajo de 70 °C en sosa cáustica limpia, el PP ofrece una vida útil comparable con una fracción del CAPEX; sobredimensionar el CPVC no aporta ninguna ventaja apreciable.P: ¿Cómo puedo distinguir el PP del PE en una columna antigua durante el desmontaje?A: La prueba de flotación y el comportamiento de combustión son indicadores indirectos (el PP flota, el PE flota; el PP arde con goteo ceroso, el PE con hollín más suave). Para una trazabilidad de grado de auditoría, solicite el certificado de resina y el número de lote a su fabricante de empaque antes de recargar.Especifique el tipo de plástico correcto antes de recargar.FXSINO es un fabricante y constructor a medida de productos de plástico aleatorios. empaquetamiento de torreComponentes internos de la torre y herrajes de separación: anillos, soportes y rellenos ondulados de PP, PE y CPVC, suministrados con certificado de material y rejillas de soporte a juego.Correo electrónico: jackieqiu9202@gmail.com | +86 18507999558

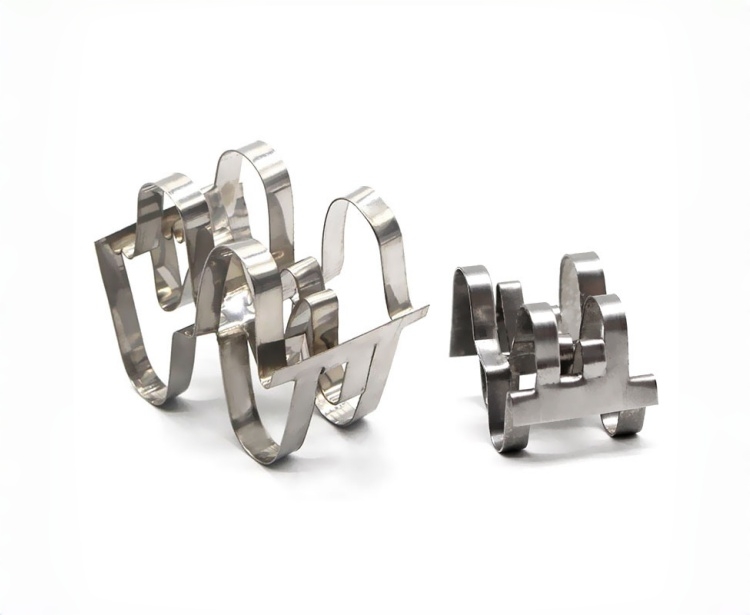

   Figura 1: Anillos super Raschig metálicos en SS316L: las redes sinusoidales forman múltiples películas líquidas y mantienen una gran área abierta.Anillo Super Raschig de Metal Explicación de la estructura y la caída de presiónInforme del ingeniero: A Anillo súper Raschig de metal Es un empaquetamiento aleatorio de alto rendimiento construido a partir de un cilindro de paredes delgadas con redes sinusoidales alternas en lugar de paredes lisas. Las redes onduladas crean varias películas líquidas delgadas, promueven la renovación de la interfaz y mantienen el volumen libre en 96-98%. En comparación con un anillo Raschig de metal simple, evita el anidamiento; en comparación con el estándar Anillos metálicos de Pall Normalmente, proporciona una menor caída de presión con el mismo caudal y una mayor capacidad de inundación en las modernizaciones. FXSINO suministra anillos tipo Raschig de alta resistencia en acero al carbono, SS304/304L y SS316L/316L.1. Geometría: Por qué importa la red sinusoidalUn anillo Raschig simple es un tubo hueco con una altura igual a su diámetro exterior. Es económico y químicamente sencillo, pero el flujo y la canalización en la pared son severos, y el factor de empaquetamiento es alto. Un anillo Raschig avanzado reemplaza la pared recta con tiras curvas/sinusoidales y las reconecta en puntos de contacto repetidos. El resultado:• Varias películas: Las redes sinusoidales dividen el líquido en varias películas delgadas; los puntos de contacto recurrentes remezclan las películas y renuevan la interfaz gas-líquido.[4](@ref)• Gran área abierta: Volumen libre del 96 al 98% dependiendo del tamaño, por lo que el gas pasa con poca contracción y el ΔP seco se mantiene bajo.[5](@ref)• Anti-anidación: La alternancia de frecuencia/amplitud de onda reduce el enredo durante el vertido y facilita la eliminación.[4](@ref)• Bajo peso aparente: La lámina delgada estampada proporciona una gran superficie por unidad de masa; la carga de la rejilla de soporte es menor que la de la cerámica y, a menudo, menor que la de los anillos de metal de pared sólida.[4](@ref)• Tolerancia a la incrustación: La estructura abierta es adecuada para líquidos con pocos sólidos; presenta menos zonas muertas que las geometrías de ventana cerrada en servicio sucio.[5](@ref) Figura 2: Detalle de la red: las tiras sinusoidales y los puntos de contacto soldados crean superficies de película turbulentas al tiempo que mantienen el núcleo abierto.2. Tamaño estándar y datos geométricosFXSINO ofrece anillos metálicos tipo super raschig en tamaños métricos comunes. La tabla a continuación combina tamaños de proyectos métricos con valores de referencia de boletines de anillos metálicos; considérese como referencia de selección, no como garantía hidráulica certificada.[4,5,13](@ref)Tamaño métrico (mm)Número de referencia aproximado*Superficie (m²/m³)Volumen libre (%)Densidad aparente SS (kg/m³)Piezas/m³250,3 (cerrar)180–22095–96210–34045.000–180.000380,5–0,7130–18096–97185–27516.000–45.500500,7–1100–15097–98165–2209.500–32.000762–370–10098150–1654.300–9.500*El número SR es una referencia cruzada aproximada a los boletines publicados sobre superanillos metálicos (0,3/0,5/0,7/1/2/3). Los números métricos 25/38/50/76 no son estrictamente equivalentes a ningún número SR; confirme las herramientas con FXSINO. La densidad aparente varía con el espesor de la pared, el grado del acero y la forma de onda.[4,13](@ref)3. Caída de presión: en seco, en húmedo y bajo cargaLa caída de presión de un lecho aleatorio depende del factor de capacidad de gas F (= u·ρv0,5), carga líquida L (m³/m²·h), tamaño del relleno, diámetro de la torre y área mojada irrigada. Para anillos metálicos súper Raschig, la tendencia práctica es:ΔP seco: Geometría muy abierta: la caída de presión en seco del súper anillo de metal publicado ya es menor que la de un anillo Pall de metal de 50 mm con el mismo factor F.[4](@ref)ΔP húmedo a baja L: Las pruebas aire/agua en tamaños No. 0,3–0,5 muestran un ΔP seco de alrededor de 20 Pa/m a cero líquido y aproximadamente 50–80 Pa/m a L=1–2 m³/m²h en referencias de columna pequeña; los valores escalan con el tamaño, el factor F y el diámetro de la torre.[1](@ref)ΔP húmedo a L alto: La diferencia entre Gap y Pall aumenta con la carga de líquido debido a que las películas y las ventanas permanecen abiertas; el ΔP húmedo del superanillo puede ser sustancialmente inferior al de anillos de alto rendimiento comparables.[4](@ref)Carga/inundación: En comparaciones de clase 50 mm, la capacidad de inundación de super raschig fue aproximadamente un 25-33% mayor que la de Pall de 50 mm y un 10-15% mayor que la de algunos anillos de alto rendimiento; el margen exacto depende de la calidad del sistema y del distribuidor.[2](@ref)Vs. Raschig simple: El Raschig metálico simple tiene un factor de empaquetamiento y canalización mucho mayores; el super raschig no es un intercambio justo 1:1: vuelva a evaluar la altura de la cama, el área abierta de soporte y la densidad del distribuidor. Figura 3: ΔP de referencia frente a la capacidad de gas: la pendiente de super raschig se mantiene por debajo de la Pall estándar a medida que aumenta la carga de líquido (ilustrativo, sustituir por la curva de prueba FXSINO).4. Super Raschig vs Metal Pall vs Plain RaschigArtículo (clase 50 mm)Raschig de metal lisoAnillo de metal PallMetal súper RaschigEstructura de la paredCilindro sólidoCilindro + ventanas laterales + pestañas interioresCilindro + redes sinusoidales/puntos de contactoVolumen libre~65–70%~90–94%97–98%ΔP seco/húmedoMáximoBajoMuy bajo (inferior a Pall en las referencias)[2,4](@ref)Capacidad de inundaciónMás bajoAltoPall superior a 50 mm (+25–33% en referencias)[2](@ref)Eficiencia / HETPMala (canalización)Buen desempeño en generalBueno; hasta un ~14% mejor separación que 50mm Pall en amoníaco/agua refs[4](@ref)Servicio mecánico/sucioSistema hidráulico robusto pero deficiente.Las ventanas pueden deformarse bajo cargas elevadas de dP/carga.Estructura de la red estable; abierta para líquidos que contienen sólidos[8,5](@ref)Caso de usoSolo ácido cerámico/herederoDestilación/absorción generalReemplazo de alta capacidad, vacío, baja ΔP, absorbente sucioLas cifras de comparación de Pall provienen de referencias de amoníaco-aire/agua y ciclohexano/n-heptano; no aplique "% de reducción" genéricos a todos los fluidos sin datos del sistema.[2,15](@ref)5. Selección de materialesMaterialLímite de claveServicio típicoAcero carbonoNo corrosivo, seco/hidrocarburo; temperatura según códigoDestilación atmosférica, absorción de hidrocarburosSS304/304LBajo contenido de cloruro; compuestos orgánicos generalesRecuperación de disolvente, absorción acuosa suaveSS316LCloruro/ácido débil mejor que 304Desinfección clorada, farmacéutica, absorbente ácidoAcero inoxidable 410 / aleaciónAlta temperatura/resistencia o corrosión especialRehabilitaciones de alta presión, servicio en ambientes corrosivos/erosivos6. Reglas de dimensionamiento y componentes internos de la torreTamaño vs. diámetro: Mantenga el tamaño nominal ≤ D/30 para una distribución uniforme; 50 mm para un diámetro interno de 1,5 m, 76 mm para ≥2,3 m, 25–38 mm solo en columnas pequeñas/de alta eficiencia.Área abierta de apoyo: Utilice un rejilla de soporte de joroba de camello o placa de soporte perforada con un área abierta ≥80%; se desperdicia un ΔP súper bajo de Raschig si el soporte restringe el flujo.Densidad de distribuidores: El modelo pequeño de 25 mm necesita más puntos de goteo/m² que el de 76 mm; combínelo con un distribuidor/redistribuidor de líquidos para camas de más de 6 m.Sujetar: El metal estampado ligero a alta temperatura o vacío necesita un placa limitadora/de sujeción de la cama; espacio entre la barra de tamaño y el elemento retenido, no con el diámetro exterior nominal.Arrastre: Para una alta velocidad del gas, agregue un Desempañador de malla metálica encima de la cama superior. Figura 4: Carga super raschig con rejilla de soporte y distribuidor — para destilación de baja ΔP o adaptación por absorción.7. Guía de aplicación• Destilación al vacío: El bajo ΔP por etapa protege el sistema de vacío; super raschig de 50–76 mm o embalaje estructurado dependiendo del objetivo HETP.• Destilación/refinería atmosférica: La alta capacidad de inundación permite eliminar los cuellos de botella sin necesidad de una carcasa más grande.• Absorción/frotamiento: ENTONCES2, HCl, NH3, CO2 — La banda abierta admite cargas de líquido variables; 316L para líquidos de limpieza corrosivos.• Desmontaje/regeneración: La eliminación de COV mediante vapor o la regeneración de aminas donde un ΔP bajo reduce el costo del rehervidor/compresor.• Bebidas alcohólicas sucias/de un solo uso: La estructura abierta de Super Raschig tolera mejor los finos que la Pall de ventana pequeña; aún menos tolerante que bola hueca medios de comunicación.8. Preguntas frecuentes rápidasP: ¿Cuánto menor es la caída de presión que en un anillo Pall de metal?A: Las pruebas publicadas de clase 50 mm informan de un ΔP húmedo super raschig aproximadamente un 60 % menor que Pall en un conjunto de datos de ciclohexano/n-heptano y claramente menor que Pall en aire/agua a igual F; las adaptaciones de amoníaco/agua muestran reducciones de ΔP menores a igual caudal (por ejemplo, Pall n.° 1 frente a 1,5" aproximadamente de -21 a -33 %). Siempre vuelva a ejecutar con las propiedades de su fluido.[2,15](@ref)P: ¿Puedo sustituir el Raschig o el Pall convencionales en una proporción 1:1 en volumen?R: No. Super Raschig tiene un volumen libre mayor y un HETP diferente, por lo que un volumen 1:1 generalmente sobredimensiona o modifica la función de separación. Envíe la altura de la cama, el caudal, el presupuesto de presión y el HETP existentes; FXSINO propone el tamaño, la altura de la cama y los componentes internos como un paquete.P: ¿Es el super raschig mejor que el embalaje estructurado para el envasado al vacío?A: El empaque estructurado proporciona el ΔP/HETP más bajo en servicio de vacío limpio; el super raschig es preferible cuando se necesita flexibilidad de empaque aleatorio, alimentación sucia, recarga fácil o adaptación dentro de una disposición de soporte/distribuidor existente. Para el vacío más profundo y un HETP ajustado, compare ambos con embalaje estructurado de malla de alambre.Consigue un Super Raschig de metal CitaFXSINO es un fabricante de empaques aleatorios de metal e internos de torres: anillos súper raschig, Anillos metálicos de PallRejillas de soporte, distribuidores y separadores de niebla. Tamaños personalizados en acero al carbono/SS304/316L, fabricados según plano, envíos a todo el mundo.Envíe la identificación de la torre, el fluido de servicio, la presión, la temperatura, los caudales de gas/líquido, el HETP objetivo o el presupuesto ΔP. Le enviaremos una recomendación de tamaño, el volumen a granel, el área abierta de soporte, la densidad de distribuidores y una cotización de presupuesto el mismo día. FXSINO proporciona el paquete completo. redes de soporte, limitadores de cama, redistribuidores y desempañadores.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

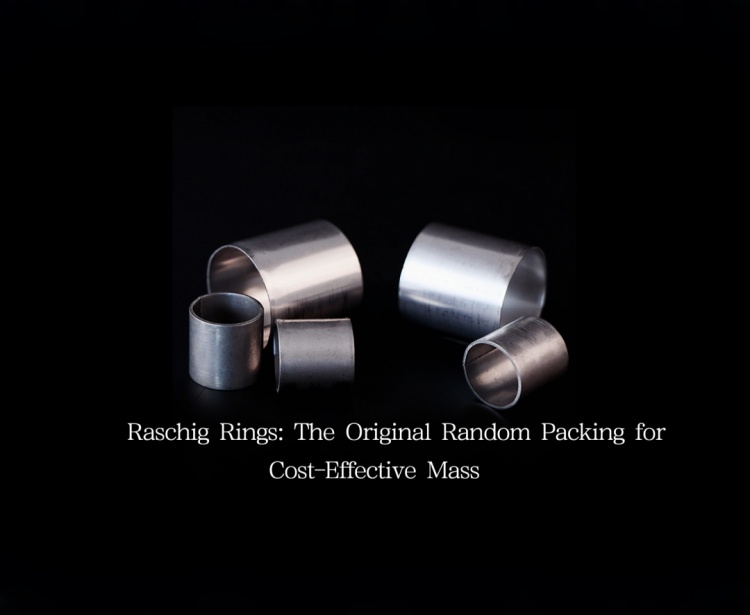

   Figura 1: Anillos Raschig de cerámica (porcelana química blanca, izquierda) frente a anillos Raschig de metal (acero inoxidable SS316L, derecha): dos materiales para diferentes condiciones de servicio.Anillos Raschig de cerámica vs. Metal: Resistencia a los ácidos y selección de tamañoInforme del ingeniero: Los anillos de Raschig son la geometría de empaquetamiento aleatorio más antigua y simple: un tubo plano cortado a una longitud igual a su diámetro. La elección entre cerámica y metal se reduce a una pregunta: ¿Cuál es el fluido de servicio que utiliza? La cerámica (porcelana química/gres) predomina en el lavado con ácidos fuertes donde el metal se corroería; el metal (SS304/316L, acero al carbono) es superior en aplicaciones de alta temperatura, alta carga mecánica o no corrosivas donde la cerámica se fracturaría. Esta guía compara ambos materiales y ofrece un marco claro para la selección del tamaño adecuado.1. Por qué la elección material lo decide todoLos anillos de Raschig no tienen ventanas ni ondulaciones internas; su rendimiento depende casi por completo de la superficie (determinada por el tamaño) y la humectabilidad (determinada por el material). Un material inadecuado provoca un fallo catastrófico.• Cerámica en servicio alcalino: La porcelana se disuelve lentamente en sosa cáustica (> 10 % NaOH a > 60 °C). Los anillos se adelgazan, se debilitan y se desintegran en la rejilla de soporte.• Metal en ácido caliente: Incluso el 316L se pica y perfora en HCl o H2SO4 Por encima de 80 °C. Una vez que se forma un pequeño orificio en la pared del anillo, la corrosión se acelera exponencialmente.• Cerámica en choque térmico: Los cambios bruscos de temperatura (> 50 °C/min) agrietan la porcelana. Esto no supone un problema para el metal.• Metales en servicio con fluoruro: F- Los iones atacan instantáneamente la capa pasiva del acero inoxidable. La cerámica (con alto contenido de alúmina) sobrevive. Figura 2: Detalle de la sección transversal de un anillo Raschig de ramicec de 50 mm: el espesor de pared de 6-8 mm proporciona resistencia mecánica manteniendo un 60-65% de porosidad.2. Resistencia a los ácidos: Cerámica frente a metalLa ventaja definitoria de Anillos Raschig de cerámica es la inercia química. Aquí está la comparación detallada:Fluido de servicioCerámica (Porcelana/Gres)Metal (SS316L)GanadorH2SO4 (≤ 70%, ≤ 80°C)Excelente: ningún ataqueBueno (depende de la concentración)CerámicoH2SO4 (> 70% o > 80°C)ExcelenteMalo: rápido picadoCerámicoHCl (todas las concentraciones)ExcelenteMalo: corrosión por picadurasCerámicoHNO3ExcelenteRegular (depende de la concentración/temperatura)CerámicoHF / FluorurosMalo (ataca la sílice)Malo (ataca la capa pasiva)Ninguno de los dos: utilice revestimiento de PTFE o aleación especial.NaOH / Cáustico (> 10%)Pobre: ​​disolución lentaExcelenteMetaldisolventes orgánicosExcelenteExcelenteCorbata (la cerámica es ligeramente mejor para ácidos traza)Alta temperatura (> 200 °C)Excelente (hasta 1000 °C)Limitado por la aleación (SS316L máx. 450 °C)CerámicoNota: Para combinaciones de ácido fuerte + alta temperatura, considere cerámica de alto contenido de alúmina (92-95% Al2O3) que ofrece una resistencia a los ácidos 3 veces mayor que la de la porcelana estándar.3. Guía de selección de tallasLa selección del tamaño implica un compromiso entre la superficie (eficiencia de transferencia de masa) y la caída de presión. Anillos más pequeños = mayor superficie, pero mayor ΔP. A continuación, se explica cómo elegir:Tamaño nominal (mm)Superficie (m²/m³)Vacío (%)Factor de empaquetamiento (F)Mejor aplicación25190–21060–65220–250Columnas de laboratorio, torres de pequeño diámetro (≤ 300 mm), absorción de alta eficiencia38130–15062–67140–170Plantas piloto, torres medianas (300–800 mm), SO2 depuración50100–11565–70100–120Torres de ácido a gran escala, de 800 mm a 2 m de diámetro, absorción general.7670–8568–7265–80Torres de gran diámetro (> 2 m), baja ΔP crítica, refrigeración + absorciónReglas generales para la selección de tallas:• Regla del diámetro de la torre: El tamaño nominal del anillo debe ser ≤ 1/30 del diámetro interior de la torre. Para una torre de 1,5 m, el tamaño máximo es de 50 mm.• Regla de soporte de cuadrícula: Espacio entre barras ≤ 0,7 × tamaño nominal del anillo. Para anillos de 50 mm, espacio máximo = 35 mm.• Regla de distribución de líquidos: Se necesitan ≥ 40 puntos de goteo/m² para tamaños de 25–38 mm; ≥ 20 puntos/m² para tamaños de 50 mm o más.• Presupuesto de caída de presión: Si el ΔP total de la columna se limita a < 500 Pa, utilice 50 mm o más. Figura 3: Izquierda — Anillos Raschig de cerámica en H2SO4 Torre de secado (sin corrosión después de 3 años). Derecha: anillos Raschig metálicos en la columna de recuperación de solvente (SS316L, sin exposición a ácidos).4. Cerámica vs. Metal: Comparación completa de propiedadesPropiedadCerámica (Porcelana)Metal (SS316L)Densidad (kg/m³)2200–24007.900–8.000Densidad aparente (kg/m³)700–850400–500Resistencia a la compresión (N/anillo)2.000–5.000 (frágil — sin impacto)Alto: dúctil, soporta impactosTemperatura máxima de funcionamiento1000 °C+450°CResistencia al choque térmicoMalo: grietas por encima de 50 °C/minExcelenteMojabilidadExcelente: superficie hidrofílicaBueno: hidrofóbico sin tratamiento.Costo (relativo)$ (bajo)$$$ (alto)Profundidad típica del lecho2–6 m (pesado; comprobar la carga de la torre)3–8 m (los lechos más claros y profundos están bien)5. Guía de aplicación por sector• Plantas productoras de ácido sulfúrico: Anillos Raschig de cerámica en torres de secado y absorción (93–98% H2SO4(60–120 °C). Opción estándar a nivel mundial. Los tamaños de 50 mm y 76 mm son los más comunes.• Absorción de HCl: Anillos cerámicos en absorbedores de película descendente o adiabáticos. Tamaños de 38 mm y 50 mm para una buena renovación de la superficie.• Ácido nítrico (HNO3): Anillos cerámicos en columnas de absorción. Grados de alto contenido en alúmina para concentraciones superiores al 60 %.• Recuperación de solventes: Anillos Raschig metálicos (SS304/316L) para columnas de destilación y arrastre por vapor. Soportan ciclos térmicos y disolventes orgánicos sin degradación.• Desulfuración de gases de combustión (FGD): Anillos cerámicos en el absorbedor (SO húmedo)2 (lavado). El tamaño de 50 mm equilibra la eficiencia y la caída de presión.• Procesos de alta temperatura: Anillos cerámicos en oxidadores térmicos regenerativos (RTO) y sistemas de refrigeración por gas a alta temperatura. Resisten temperaturas de 500 a 800 °C sin degradación.6. Requisitos de instalación y soporteLos anillos cerámicos son frágiles; una instalación incorrecta provoca roturas que obstruyen el lecho y reducen la eficiencia de separación. Los anillos metálicos son más resistentes, pero aun así requieren un soporte adecuado.Vertido de cerámica: Vierta con cuidado a través de una rampa; nunca deje caer libremente desde más de 2 metros. Use una funda de lona o un tubo para amortiguar la caída. Los anillos rotos (con más del 3 % de la carga) se depositarán en los huecos y bloquearán el flujo de gas.Red de soporte: Las camas de cerámica son pesadas (más de 700 kg/m³). Utilice una base reforzada. rejilla de soporte de joroba de camello con espesor de viga ≥ 6 mm para torres de > 1,5 m de diámetro. Área abierta ≥ 80 %.Limitador de cama: Los anillos de cerámica no se fluidifican (son demasiado pesados), pero un limitador de cama evita que los anillos de la capa superior se astillen contra la boquilla de salida de vapor durante los picos de arranque.Vertido de metales: Se pueden arrojar desde mayor altura (≤ 5 m) sin sufrir daños. Aun así, se recomienda una distribución uniforme para evitar que se acumulen.Distribución de líquidos: Fundamental para ambos materiales. Utilice un distribuidor de líquidos Ajustado al tamaño de tu anillo: los anillos más pequeños necesitan más puntos de goteo. Figura 4: Anillos Raschig de cerámica siendo cargados en un H de 2,4 m de diámetro interno2SO4 Torre de secado con rampa de lona para evitar roturas.7. Preguntas frecuentes rápidasP: ¿Puedo utilizar anillos Raschig de cerámica en una columna de destilación al vacío?A: No recomendado. Los anillos cerámicos tienen un alto factor de empaquetamiento (F = 100–250), lo que significa una alta caída de presión por etapa teórica. En servicio de vacío donde ΔP debe ser < 0,5 kPa/etapa, usar embalaje estructurado o Anillos metálicos de Pall En cambio, los anillos de cerámica son los más adecuados para torres de ácido atmosféricas o de presión positiva.P: ¿Cuál es la diferencia entre los anillos Raschig de porcelana química y los de gres?A: La porcelana química se cuece a mayor temperatura y tiene menor absorción de agua (< 0,5 %), y mayor resistencia a los ácidos. El gres es más poroso (absorción de agua 1–3 %) y ligeramente más barato, pero menos resistente a los ácidos fuertes a temperaturas elevadas. Para H2SO4 > 70% o T > 80°C, especifique siempre porcelana química.P: ¿Cómo se compara el rendimiento de los anillos Raschig con el de los anillos Pall o las bolas huecas multibola?A: Los anillos Raschig tienen el factor de empaquetamiento más alto (la peor caída de presión) de cualquier geometría de empaquetamiento aleatorio. Los anillos Pall con ventanas internas reducen F en un 50-60%. Las bolas huecas multibolas tienen el F más bajo, pero una transferencia de masa deficiente. Elija anillos Raschig solo cuando la compatibilidad del material requiera cerámica (ácido fuerte) y la eficiencia sea secundaria, o cuando el presupuesto sea la principal limitación (son el empaquetamiento más económico disponible).Solicita un presupuesto para anillos Raschig de cerámica o metal.FXSINO es un fabricante de empaques y componentes internos para torres: anillos Raschig de cerámica, anillos Raschig de metal, Anillos de PallRejillas de soporte y distribuidores de líquidos. Tamaños personalizados, porcelana química y acero inoxidable SS304/316L, envíos a todo el mundo.Díganos el diámetro de su torre, la profundidad del lecho, el fluido de servicio (concentración y temperatura) y si necesita cerámica o metal. Le recomendaremos el tamaño de anillo adecuado, calcularemos el volumen total y la carga de peso en su torre y le proporcionaremos un presupuesto el mismo día con el plazo de entrega. FXSINO suministra soluciones completas de torres rellenas, desde redes de soporte y limitadores de cama a distribuidores de líquidos.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

   Figura 1: Empaque de anillo hueco de plástico PP (anillo ondulado): muestra la superficie corrugada característica y el centro hueco para una alta capacidad de almacenamiento de líquidos.Empaquetadura de anillo hueco de plástico | Anillo ondulado de plástico PP/PE para torres de refrigeración y absorciónInforme del ingeniero: El empaque de anillo hueco de plástico (comúnmente llamado anillo ondulado) es un empaque aleatorio rentable con una pared exterior corrugada y un núcleo hueco. El diseño ondulado aumenta la turbulencia superficial sin sacrificar el espacio vacío, lo que proporciona una transferencia de masa entre un 15 y un 20 % mejor que los anillos Raschig estándar con la mitad de la caída de presión de las sillas de montar sólidas. Fabricado en PP (polipropileno) o PE (polietileno), destaca en torres de refrigeración, depuradores y servicio de absorción general.1. ¿Qué es un Anillo hueco de plástico (Anillo ondulado)?A diferencia de un anillo Raschig de paredes lisas, el anillo ondulado presenta una serie de ondulaciones transversales en su pared cilíndrica. Esta sencilla modificación genera microturbulencias a medida que el líquido fluye sobre la superficie, rompiendo las películas laminares y mejorando el contacto gas-líquido. El núcleo hueco mantiene una porosidad superior al 90 %, lo que permite que el gas ascienda libremente incluso en lechos profundos.Principales ventajas geométricas:• Pared ondulada: Aumenta la superficie efectiva humedecida entre un 20 % y un 30 % en comparación con anillos lisos del mismo tamaño nominal.• Núcleo hueco: Mantiene una baja resistencia al flujo de gas: caída de presión típica < 80 Pa/m a carga operativa.• Peso ligero: Densidad del PP = 0,91 g/cm³: los lechos de relleno pesan un 60 % menos que sus equivalentes cerámicos, lo que reduce la carga estructural de la torre.• Autoalineación: El vertido aleatorio posiciona de forma natural los anillos para minimizar el anidamiento (a diferencia de los anillos de Raschig lisos, que tienden a apilarse). Figura 2: Primer plano de la pared corrugada con anillos ondulados: las crestas transversales crean turbulencia en la superficie para una mejor dispersión del líquido.2. Especificaciones y dimensiones estándarFXSINO fabrica anillos ondulados en cinco tamaños estándar. Tamaños personalizados disponibles bajo pedido.Tamaño nominal (mm)Diámetro exterior real × Altura (mm)Superficie (m²/m³)Vacío (%)Piezas por m³Factor de empaquetamiento (F)2525 × 25185–200≥ 90~52.0001403838 × 38130–145≥ 92~16.000925050 × 50100–110≥ 93~6.500656363 × 6380–90≥ 94~3.200487676 × 7665–75≥ 95~1.80036Nota: Los datos anteriores son valores de referencia estándar de la industria. Para obtener curvas de rendimiento certificadas y datos de medición (实测), póngase en contacto con FXSINO.3. Selección de materiales: PP frente a PETanto el polipropileno (PP) como el polietileno (PE) ofrecen una excelente resistencia química, pero difieren en su tolerancia a la temperatura y en su rigidez mecánica:PropiedadPolipropileno (PP)Polietileno (PE)Temperatura máxima continua100°C80°CDensidad (g/cm³)0,90–0,910,94–0,96Rigidez / Deformación por fluenciaMayor rigidez, mejor a temperaturas elevadas.Más flexible, propenso a la deformación por fluencia por encima de 60 °C.Resistencia químicaExcelente frente a ácidos, álcalis y disolventes.Excelente con ácidos y álcalis; ligeramente mejor con algunos compuestos orgánicos.Resistencia a los rayos UVMalo (se requiere aditivo para exteriores)Moderado (el PE negro tiene protección UV contra el negro de humo)Color típicoBlanco, Beige, PersonalizadoNatural (lechoso), NegroLo mejor paraRefrigeración por agua caliente, extracción por vapor, absorción generalTorres de refrigeración ambiental, depuradores exteriores (PE negro) Figura 3: Comparación de materiales: anillos ondulados de PP blanco (izquierda) y PE negro (derecha). El PE ofrece una mejor resistencia a los rayos UV para torres de refrigeración exteriores.4. Comparación de rendimiento¿Qué tal se compara el anillo ondulado con otros empaques aleatorios de plástico comunes?Tipo de embalaje (50 mm)Vacío (%)ΔP a F=1,5 (Pa/m)HETP (m)Costo relativoAnillo ondulado (PP)93–9460–800,6–0,8$$Anillo de plástico Pall90–9280–1000,5–0,7$$Sillín de plástico (Intalox)78–82120–1500,7–1,0$Bola hueca multibola≥ 9540–601,2–1,5$Veredicto: Los anillos ondulados ofrecen el mejor equilibrio entre baja caída de presión y buena transferencia de masa para refrigeración y absorción. Elija Anillos de Pall Si necesita la máxima eficiencia (menor HETP); elija anillos de rizado si necesita el máximo rendimiento con una eficiencia aceptable.5. Guía de aplicación• Torres de refrigeración (de flujo cruzado y de flujo a contracorriente): Los anillos ondulados de PE negro resisten los rayos UV y soportan agua a temperatura ambiente o templada (hasta 80 °C). Su alta porosidad evita la obstrucción por sólidos en suspensión en sistemas de circuito abierto. La profundidad del lecho suele ser de 1,2 a 2,0 m.• Absorción de gases (SO₂)2, HCl, NH3, CO2): Los anillos ondulados de PP soportan líquidos de lavado calientes y corrosivos. Su superficie corrugada favorece la dispersión del líquido en una película delgada, mejorando la transferencia de solutos. La profundidad del lecho empacado varía de 2 a 4 m, según el objetivo de eficiencia de remoción.• Desprendimiento / Desorción por vapor: El polipropileno de grado PP soporta vapor saturado a temperaturas de hasta 100 °C. Se utiliza frecuentemente en depuradoras de aguas residuales para la eliminación de compuestos orgánicos volátiles (COV).• Reactores de biopelícula: La superficie ondulada proporciona puntos de anclaje adicionales para el crecimiento microbiano en comparación con los anillos lisos. Se utiliza en filtros percoladores y sistemas híbridos MBBR.6. Instalación y profundidad de la camaMétodo de volcado: Vierta los anillos de manera uniforme sobre la sección transversal de la torre. NO los deje caer desde una altura excesiva (> 3 m); utilice una rampa o una funda para evitar que se rompan los anillos de PE de paredes delgadas.Red de soporte: Utilice un rejilla de soporte de joroba de camello con área abierta ≥ 80%. El espaciado entre barras debe ser ≤ 0,6 × tamaño nominal del anillo (por ejemplo, ≤ 15 mm para anillos de 25 mm).Limitador de cama: Para servicio de vacío o alta velocidad de gas, instale un limitador de cama / placa de sujeción para evitar la fluidización. Los anillos ligeros de PP/PE son especialmente propensos a levantarse.Subsidio de asentamiento: Los anillos de plástico pueden asentarse entre un 2 % y un 5 % después del funcionamiento inicial debido al apilamiento y la deformación. Añada un 3 % de volumen adicional a la carga inicial.Distribución de líquidos: Fundamental para una humectación uniforme. Utilice un distribuidor de líquidos con ≥ 50 puntos de goteo por m² para tamaños de 25–38 mm; ≥ 25 puntos/m² para 50 mm o más. Figura 4: Relleno de anillo ondulado que se introduce en una torre de refrigeración de flujo a contracorriente: la distribución uniforme garantiza una dispersión homogénea del agua y un contacto uniforme con los gases.7. Preguntas frecuentes rápidasP: Anillo Ripple vs. anillo Pall: ¿cuál debo elegir?A: Los anillos Pall tienen ventanas internas (dedos) que generan mayor contacto con la superficie interna, lo que resulta en una transferencia de masa ligeramente mejor (menor HETP). Los anillos ondulados no tienen ventanas, por lo que son más fáciles de moldear y más económicos, mientras que la pared corrugada proporciona una buena turbulencia. Elija anillos Pall para aplicaciones de destilación o donde la eficiencia sea crítica; elija anillos ondulados para refrigeración, absorción primaria y proyectos donde el costo es un factor importante.P: ¿Puedo usar anillos ondulados de PP en una torre de enfriamiento de agua caliente (> 80 °C)?A: El PP soporta temperaturas de hasta 100 °C de forma continua, por lo que es adecuado para la mayoría de las aplicaciones de agua caliente (el agua de retorno de las torres de refrigeración suele estar entre 40 y 55 °C). Si su torre experimenta picos intermitentes por encima de los 100 °C, considere alternativas con revestimiento de PVDF o PTFE; póngase en contacto con FXSINO para conocer las opciones de alta temperatura.P: ¿Cuánto pesa un metro cúbico de empaquetadura de anillo ondulado?A: La densidad aparente depende del tamaño y del material. Para anillos ondulados de PP de 50 mm, se estima una densidad de entre 55 y 65 kg/m³ (incluyendo un asentamiento de aproximadamente el 5%). El PE es ligeramente más denso, con una densidad de entre 70 y 80 kg/m³. Esta densidad es lo suficientemente baja como para que la mayoría de las torres no necesiten refuerzo estructural, a diferencia de los rellenos cerámicos, que superan los 700 kg/m³.Obtenga un presupuesto para plástico Empaquetadura de anillo huecoFXSINO es un fabricante de empaques y componentes internos para torres: anillos ondulados de plástico, Anillos de PallRejillas de soporte y distribuidores de líquidos. Tamaños personalizados, materiales PP/PE/PVDF, envíos a todo el mundo.Indíquenos el diámetro de su torre, la profundidad del lecho, el fluido de servicio (agua de refrigeración, lavado ácido, etc.), la temperatura de funcionamiento y el material preferido (PP o PE). Le recomendaremos el tamaño de anillo adecuado, calcularemos el volumen total y le proporcionaremos un presupuesto el mismo día con el plazo de entrega. FXSINO suministra soluciones completas de torres de relleno, desde redes de soporte y limitadores de cama a distribuidores de líquidos.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Discos de empaquetamiento de malla de alambre corrugado (250Y y 500Y): el empaquetamiento estructurado de mayor eficiencia para la destilación de precisión.Embalaje estructurado de malla de alambre metálico: 250Y/500Y/700Y en SS304, 316L y aleaciones especialesInforme del ingeniero: También conocido como empaquetamiento de malla de alambre corrugado (o tipo "ondulado" en algunos mercados), el empaquetamiento estructurado de malla de alambre metálico ofrece el HETP más bajo de cualquier empaquetamiento de torre, tan bajo como 150 mm por etapa teórica. Es la opción predeterminada para destilación de precisión, separación de isótopos y servicio de vacío sensible al calor. Compare con nuestro Empaques estructurados generales para destilación para alternativas de placas perforadas.1. ¿Qué es? Embalaje estructurado de malla de alambre metálico?Embalaje estructurado de malla de alambre metálico Consiste en láminas corrugadas (de gasa) tejidas con alambre metálico fino, ensambladas en discos cilíndricos que se ajustan al diámetro de la torre. Las corrugaciones se disponen en ángulos alternos (normalmente 45° para el tipo "Y", 30° para el tipo "X"), creando una red muy uniforme de canales de flujo triangulares.A diferencia del relleno de placas perforadas (que utiliza láminas de metal estampadas), la malla de alambre utiliza gasa tejida, lo que proporciona 3 veces más superficie por unidad de volumen y una humectación capilar excepcional. Esto se traduce en valores HETP de 150–400 mm, en comparación con 400–600 mm para el relleno estructurado de tipo placa. La desventaja: menor capacidad de inundación (factor F 1,5–2,5 Pa0,5) y mayor costo. Figura 2: Malla de alambre tejido con ondulaciones tipo Y de 45°: la microestructura que proporciona HETP a tan solo 150 mm.2. Especificaciones técnicas y dimensionesTodos los datos que se muestran a continuación son valores estándar de la industria para el empaquetado de malla de alambre SS304/316L. FXSINO fabrica según la identificación de su torre con alturas de segmento de 50 a 200 mm por disco:ModeloSuperficie (m²/m³)Fracción de vacío (%)HETP típico (mm)ΔP (kPa/etapa)Factor F (Pa0,5)250Y25095.0250–4000,2–0,32,0–2,5350Y35093.0180–2800,15–0,251,8–2,3500Y50090.0120–2000,1–0,21,5–2,0700Y70085.080–1500,08–0,151,2–1,8Datos recopilados a partir de las hojas de datos de empaques estructurados de malla metálica estándar de la industria. HETP y ΔP varían con la carga de líquido/vapor. Sustituir por los valores medidos por FXSINO antes de su publicación.3. Guía de selección de materialesEl relleno de malla metálica está disponible en una amplia gama de metales. La selección sigue la misma lógica de corrosión que otros componentes internos de la torre; consulte nuestra Guía de embalaje estructurado 304 vs 316L Para conocer los umbrales detallados:MaterialResistencia a la corrosiónTemperatura máximaMejores aplicacionesCosto relativoSS304Bueno (sin cloruro)450°CCompuestos orgánicos, disolventes, fracciones no corrosivasBaseSS316LExcelente (resistente al cloruro)450°CIndustria farmacéutica, disolventes clorados, fracciones ácidas+15–25%Cobre/LatónBueno (no oxidante)200°CRecuperación de disolventes, servicio antiestático+20–30%Níquel / MonelExcelente (cáustico, HF)500°CDestilación cáustica, fluorocarbonos+100–150%Hastelloy C-276Superior (ácido fuerte/cloruro)650°CHCl, Cl2, servicio corrosivo severo+200–300% Figura 3: Discos de malla metálica SS304 (izquierda) frente a SS316L (derecha): ambos ofrecen una eficiencia idéntica; el 316L añade inmunidad al cloruro.4. Relleno estructurado con malla de alambre frente a placas perforadasFactorMalla metálica (Esta página)Placa perforada (Página de destilación)HETP150–400 mm (excelente)400–600 mm (bueno)Capacidad de inundaciónBajo (F 1,5–2,5)Alto (F 2,5–3,5)Coste por m³Más alto (gasa tejida)Parte inferior (hoja estampada)Lo mejor paraSeparación de precisión, vacío, sensible al calorAbsorción de alto rendimiento, destilación general5. Aplicaciones principales• Destilación de precisión: Separación de isótopos, resolución de enantiómeros, azeótropos de punto de ebullición cercano: donde HETP < 200 mm es obligatorio.• Destilación al vacío: Sustancias químicas sensibles al calor (vitaminas, ácidos grasos, intermedios farmacéuticos) a 5–50 mbar. La ΔP ultrabaja (0,08–0,15 kPa/etapa) minimiza la temperatura del rehervidor.• Recuperación de solventes: Recuperación de etanol, IPA y acetona de alta pureza: la malla de cobre o SS316L evita la decoloración del producto.• Destilación criogénica: Separación de aire, procesamiento de GNL: malla de aluminio o SS304 con ΔP mínimo. Figura 4: Discos de malla de alambre 500Y apilados en una columna de destilación al vacío de 0,8 m de diámetro interno con colector y redistribuidor de líquidos entre secciones.6. Instalación y componentes internos de la torreRed de soporte: Los discos de malla de alambre se asientan directamente sobre un rejilla de soporte de joroba de camello con un área abierta del 90 al 95 %. Las barras de la rejilla deben tener un ancho ≤ 10 mm para evitar la formación de canales.Apilamiento de discos: Cada disco tiene una altura de entre 50 y 200 mm. Gire los discos adyacentes 90° para evitar fugas de vapor. Selle el borde exterior con cuerda de PTFE o una tira moldeada a medida.Limitador de cama: Instalar un placa de sujeción Por encima del disco superior para servicio al vacío o con factor F alto para evitar la fluidización.Redistribución: Cada 2–3 m de altura compactada requiere un coleccionista y redistribuidor Para restablecer la distribución del líquido, la malla metálica es especialmente sensible a la mala distribución.7. Preguntas frecuentes rápidasP: ¿Cuál es la diferencia entre el relleno estructurado de malla de alambre y el de placas perforadas?A: La malla metálica (gasa) utiliza filamentos tejidos y ofrece una HETP de tan solo 150 mm, ideal para aplicaciones de precisión/vacío. La placa perforada utiliza láminas estampadas, ofrece el doble de capacidad de inundación, pero una HETP de 400–600 mm. Consulte la sección 4 anterior para ver la tabla comparativa completa.P: ¿Se puede limpiar el empaque de malla de alambre in situ (CIP)?R: Sí, pero con precaución. La gasa fina atrapa las partículas con mayor facilidad que los rellenos de placas. Utilice bolas de pulverización de baja presión (2-3 bar) y verifique el drenaje. Para la incrustación de polímeros, se prefiere la inmersión química (con NaOH o disolvente) a la limpieza mecánica.P: ¿Cuál es el plazo de entrega para tamaños personalizados?A: Los modelos estándar 250Y/500Y en acero inoxidable SS304/316L se envían en 10-15 días. Las aleaciones personalizadas (Hastelloy, titanio) o los ángulos de corrugación no estándar (tipo X) requieren de 25 a 35 días. Cantidad mínima de pedido: 0,5 m³. Contáctenos con el ID de la torre, la altura de la base y las condiciones del proceso.Solicite un presupuesto para embalaje estructurado de malla metálica.Envíenos el diámetro de su torre, la altura del lecho empaquetado, la presión de funcionamiento (especialmente si es al vacío) y la composición del fluido. Especificaremos el modelo óptimo (250Y/350Y/500Y/700Y), recomendaremos el grado del material y le proporcionaremos el material adecuado. redes de soporte, distribuidores de líquidos, y limitadores de cama para un paquete completo de torre.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Anillos Pall de acero inoxidable 304 (brillante) y 316L (mate): los dos grados más especificados para servicio en torres corrosivas.Precio y especificaciones del anillo Pall de metal 304 y 316L: 16–76 mm para destilación, absorción y lavado.Informe del comprador: Los anillos Pall metálicos ofrecen el mejor equilibrio entre eficiencia de transferencia de masa, resistencia mecánica y costo entre todos los rellenos aleatorios. El grado 304 es adecuado para aplicaciones generales sin cloruros; el 316L es el estándar para aplicaciones con cloruros, ácidas o farmacéuticas. A continuación: especificaciones completas, lógica de selección de materiales y factores de precio por metro cúbico, para que pueda presupuestar con precisión antes de solicitar una cotización formal.1. ¿Qué son los anillos Pall de metal 304/316L?Los anillos Pall metálicos son la herramienta fundamental para el empaquetamiento aleatorio en torres. Evolucionaron a partir del anillo Raschig mediante la perforación de dos filas de ventanas en la pared cilíndrica y el doblado hacia adentro de las pestañas resultantes. Esto crea superficies de humectación internas y vías de gas abiertas, eliminando la canalización severa y la alta caída de presión de los cilindros simples.Estampados a partir de fleje de acero inoxidable (304 o 316L), combinan una alta resistencia mecánica (soportan lechos profundos de hasta 6 m sin soportes intermedios), resistencia a temperaturas de hasta 450 °C e inmunidad a la corrosión en una amplia gama de servicios acuosos y orgánicos. Para obtener información técnica más detallada, consulte nuestra Página de especificaciones del anillo Pall de metal de acero inoxidable. Figura 2: Ventanas perforadas y dedos curvados hacia adentro: las características geométricas que hacen que los anillos de Pall sean entre un 30 % y un 50 % mejores en cuanto a transferencia de masa que los anillos de Raschig.2. Especificaciones técnicas y dimensionesTodas las dimensiones están en mm. Los datos se aplican tanto a los grados 304 como 316L (el espesor de la pared puede variar ligeramente según el fabricante):Dimensiones D×H×T (mm)Superficie (m²/m³)Fracción de vacío (%)Cantidad a granel (piezas/m³)Densidad aparente (kg/m³)ΔP típico (Pa/m)16 × 16 × 0,3330–36096,0–96,5214.000360–380400–55025 × 25 × 0,5210–22094,5–95,551.900310–340250–40038 × 38 × 0,6140–14695,0–96,013.800280–310180–30050 × 50 × 0,8105–10994,5–95,56.500240–270120–20076 × 76 × 1.070–7495,0–96,01.830220–25080–150Datos recopilados a partir de las fichas técnicas de los anillos Pall de acero inoxidable estándar de la industria. La densidad aparente mostrada corresponde al grado 304; el 316L es aproximadamente un 2 % más pesado. Tamaños personalizados (10/13/89/100 mm) y espesores de pared disponibles bajo pedido.3. 304 vs 316L: Selección de materiales y prima de precioElegir entre 304 y 316L es el factor más importante que influye en el precio. La diferencia no radica solo en el costo del material, sino también en la vida útil, el riesgo de tiempo de inactividad y la prevención de fallas por corrosión. Consulte nuestra Guía de embalaje estructurado 304 vs 316L para obtener datos completos sobre el umbral de corrosión.FactorAcero inoxidable 304Acero inoxidable 316LCr / Ni / Mo18% Cr / 8% Ni / 0% Mo16% Cr / 10% Ni / 2–3% MoPREN (Índice de Picaduras)18–2024–26Resistencia al cloruro≤ 50 ppm (frío, neutro)≤ 200 ppm (frío), ≤ 100 ppm (caliente)Temperatura máxima450 °C (continuo)450 °C (continuo)Precio relativo (por m³)Precio base (entre 1200 y 1800 dólares)Prima del +15 al 25 % (entre 2500 y 4000 dólares)Lo mejor paraAgua dulce, materia orgánica, ácidos no clorurados, disolventesAgua de mar, disolventes clorados, HCl/Cl2 limpieza, farmacéutica Figura 3: 304 (brillante, izquierda) frente a 316L (mate, derecha): la diferencia visual es sutil; el rendimiento frente a la corrosión no lo es.4. Factores de precio (¿Qué determina su presupuesto?)Tamaño y espesor de pared: Los diámetros más pequeños (16/25 mm) tienen un mayor coste de fabricación por m³ debido a la mayor cantidad de piezas y al menor grosor de la tira. Las paredes más gruesas aumentan el coste del material, pero mejoran la resistencia a la compresión.Grado del material: El acero inoxidable 316L suele tener un precio entre un 15 % y un 25 % superior al del 304 debido a su contenido en molibdeno y a un menor rendimiento de producción. Las aleaciones especiales (Duplex 2205, Hastelloy C-276, titanio) aumentan su precio entre un 100 % y un 300 %.Volumen de pedidos: Órdenes al contado (< Los contratos de 5 m³ tienen el precio unitario más alto. Los contratos de ≥ 50 m³ suelen recibir un descuento por volumen del 15 al 25 %.Acabado superficial y certificación: El electropulido, la pasivación (ASTM A967) y el tratamiento térmico según la norma EN 10204 3.1 añaden entre un 5 % y un 10 %. El cumplimiento de la norma NACE MR0175 para servicio en ambientes corrosivos añade entre un 10 % y un 15 %.Embalaje: Se incluyen sacos tejidos estándar (25 kg/saco). Los bidones de acero, las paletas de madera o el embalaje antiestático para el uso con disolventes tienen un coste adicional de 20 a 50 $/m³.Índice de materias primas: Los precios de las tiras de acero inoxidable fluctúan según los índices de níquel y cromo de la LME. Las cotizaciones suelen tener una validez de 15 a 30 días.5. Aplicaciones principales• Destilación: Fraccionamiento de hidrocarburos, recuperación de solventes, separación de etanol/agua: 304 para alimentaciones no corrosivas, 316L para fracciones ácidas.• Depuración de gases: CO2 y H2Eliminación de azufre con soluciones de amina (se recomienda 316L debido a la presencia de trazas de cloruros en el agua de reposición).• Absorción de gases ácidos: ENTONCES2, ENTONCES3, HCl, Cl2 Depuración: mínimo 316L; actualizar a Ti o PVDF para cloruros extremos.• Destilación al vacío: La baja caída de presión (0,3–0,8 kPa por etapa) hace que los anillos Pall metálicos sean adecuados para separaciones sensibles al calor a 50–200 mbar.• Referencia cruzada: Para servicio acuoso corrosivo por debajo de 100 °C, compare con Empaquetadura de anillo Pall de plástico (PP/CPVC/PVDF) — a menudo un coste entre un 60 y un 70 % menor donde la temperatura lo permite. Figura 4: Anillos Pall 304 de 38 mm cargados en una columna de destilación de 1,2 m de diámetro interno en una rejilla de soporte de joroba de camello.6. Instalación y componentes internos de la torreRed de soporte: Utilice un rejilla de soporte de joroba de camello con una abertura ≤ 60 % del diámetro del anillo. Los anillos Pall de metal son más pesados ​​que los de plástico (240–380 kg/m³); verifique la capacidad de carga de la rejilla.Carga uniforme: Distribuir uniformemente en la sección transversal de la torre. Altura máxima del lecho de un solo vertido: 4–6 m antes de la etapa intermedia. coleccionista y redistribuidor requerido.Limitador de cama: Instalar un placa de sujeción para lechos sometidos a alta velocidad del gas (> 2,5 factor F) o funcionamiento al vacío.Prehumectación: Siempre inunde el lecho antes de introducir vapor para evitar la formación de canales secos. Para el acero inoxidable 316L en servicio con cloruros, realice una prepasivación con ácido nítrico (20 %, 60 °C, 30 min) si así se especifica.7. Preguntas frecuentes rápidasP: ¿Cuánto cuesta el acero inoxidable 316L más que el 304 del mismo tamaño?R: Normalmente, la prima es de entre el 15 % y el 25 %, debido al contenido de molibdeno (2-3 %) y al menor rendimiento de la planta. Para un pedido de 10 m³ de anillos de 50 mm, la diferencia es de aproximadamente entre 3000 y 5000 dólares, a menudo menos que un solo día de inactividad no planificada por agrietamiento por corrosión bajo tensión por cloruros.P: ¿Puedo mezclar acero inoxidable 304 y 316L en la misma torre?A: No se recomienda. El acoplamiento galvánico entre grados en servicio acuoso conductor acelera la corrosión de las secciones de 304. Utilice un solo grado en toda la estructura o sepárelas con una barrera no conductora (por ejemplo, una capa de anillo cerámico).P: ¿Cuál es su cantidad mínima de pedido (MOQ) y su plazo de entrega habitual?A: El pedido mínimo es de 1 m³ (se aceptan tamaños mixtos). Los tamaños estándar (25/38/50 mm en 304/316L) se envían en 7-10 días. Los tamaños personalizados, las aleaciones especiales o la pasivación requieren un plazo adicional de 15-25 días. Contáctenos con la identificación de su torre, la altura de la base y las condiciones de servicio para obtener un presupuesto definitivo.Solicite un presupuesto formal para anillos de palco metálicos.Envíenos el diámetro de su torre, la altura del lecho, la temperatura de operación y la composición del fluido del proceso (especialmente la concentración de cloruro). Le recomendaremos 304 vs 316L, calcularemos la cantidad exacta en m³ y le enviaremos un presupuesto firme en 24 horas. FXSINO suministra anillos Pall de acero inoxidable en todos los tamaños estándar con MTC, informes dimensionales y emparejados. redes de soporte, distribuidores de líquidos, y limitadores de cama para paquetes completos de torres.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

x'q Figura 1: Elementos de empaquetamiento estructurado (chapa metálica corrugada) listos para la instalación de la columna de destilación.Embalaje estructurado Para destilación: 250Y/500Y/700Y en SS304 y 316L, ΔP bajoInforme técnico: Cuando su columna de destilación requiere una HETP inferior a 400 mm y una caída de presión inferior a 0,2 kPa por etapa teórica, el relleno aleatorio alcanza su límite. El relleno estructurado con láminas corrugadas a 45° (tipo Y) o 30° (tipo X) proporciona una transferencia de masa predecible, una distribución uniforme del líquido y la menor ΔP por etapa de cualquier componente interno de la torre, lo cual es fundamental para la destilación al vacío, donde cada milibar de pérdida de presión reduce la eficiencia de separación.1. ¿Qué es? Embalaje estructurado?Embalaje estructurado Es un tipo de relleno para torres fabricado mediante la disposición de láminas de metal corrugado, malla metálica o placas perforadas en una estructura geométrica fija y altamente ordenada. A diferencia del relleno aleatorio (anillos Pall, sillas de montar), donde cada pieza se asienta de forma impredecible, el relleno estructurado crea canales de flujo uniformes y paralelos que eliminan la canalización y proporcionan una transferencia de masa constante en toda la sección transversal de la torre.Cada elemento de empaquetamiento suele tener una altura de entre 100 y 300 mm, con ondulaciones que forman un ángulo fijo con el eje vertical. Los elementos se apilan verticalmente en la columna, con orientaciones de capas alternas (generalmente una rotación de 90° entre capas) para favorecer la mezcla radial de las fases de vapor y líquido. Figura 2: Estructura de chapa ondulada con ángulo tipo Y de 45°: los canales de flujo uniformes eliminan la formación de canales.2. Geometría de la ondulación: Tipo X frente a tipo YEl ángulo de ondulación determina el equilibrio entre capacidad y eficiencia:ParámetroTipo X (30°)Tipo Y (45°)Ángulo de ondulación30° con respecto a la vertical45° con respecto a la verticalCapacidad de gasMayor (menor resistencia al flujo)ModeradoEficiencia de transferencia de masaModeradoMayor (trayectoria de contacto más larga)Caída de presiónMás bajoModeradoLo mejor paraDestilación de alto rendimiento y baja presiónSeparación de alta pureza, destilación al vacíoNomenclatura: Un relleno "250Y" tiene una superficie de 250 m²/m³ con una ondulación de 45°. Un relleno "250X" utiliza una ondulación de 30°. El tipo Y es el estándar de la industria para la destilación.3. Especificaciones técnicas: 250Y / 350Y / 500Y / 700YEl prefijo numérico indica la superficie específica en m²/m³. Mayor superficie = mayor transferencia de masa por metro, pero mayor caída de presión y menor capacidad:ModeloSuperficie (m²/m³)Fracción de vacío (%)HETP típico (mm)ΔP (Pa/m)Límite del factor F250Y25097–98350–500150–2502.8–3.2350Y35095–96300–400200–3502,4–2,8500Y50093–94200–300300–5002.0–2.4700Y70090–92150–250500–8001,5–2,0Datos recopilados a partir de especificaciones estándar de la industria. HETP y ΔP varían con la presión de operación, la carga de líquido y las propiedades físicas del sistema. Para variantes de malla metálica (por ejemplo, 500Y-WG), HETP puede ser entre un 20 y un 30 % menor. Consulte nuestra Análisis en profundidad de los embalajes estructurados metálicos de 500 y 700 yardas. para detalles tipo gasa.4. Selección de materiales para el servicio de destilaciónLa destilación implica calor, presión y, a menudo, alimentaciones corrosivas. La selección de materiales sigue la misma lógica de cloruro/sulfuro/temperatura que otros componentes internos de la torre; consulte nuestra Guía de embalaje estructurado 304 vs 316L para umbrales de corrosión completos:MaterialTemperatura máximaResistencia a la corrosiónUso típico en destilaciónSS304450°CGeneral (sin cloruros)Fraccionamiento de hidrocarburos, disolventesSS316L450°CCloruros ≤ 200 ppmProductos farmacéuticos, productos químicos finos, disolventes cloradosDúplex 2205300°CCloruros > 200 ppm, alta concentraciónExtracción de agua de mar, torres de alta presiónTitanio (Gr2)300°CExcepcional (cloruros, Cl2)Cloro-álcali, HCl, TiCl4 destilación Figura 3: Selección de materiales: SS304 (brillante), SS316L (mate), Duplex 2205 y titanio para destilación agresiva.5. ¿Por qué? Embalaje estructurado ¿Para destilación?Ventajas de rendimiento sobre el empaquetamiento aleatorioHETP inferior: 150–400 mm frente a 500–800 mm para el empaquetamiento aleatorio: se necesitan menos etapas teóricas para la misma separación, lo que reduce la altura de la columna.Caída de presión ultrabaja: 0,1–0,5 kPa por etapa teórica frente a 0,5–1,5 kPa para bandejas, esencial para la destilación al vacío (por ejemplo, desodorización de aceite comestible a 3–5 mbar).Sin canalización: La geometría ordenada fuerza un contacto uniforme entre el vapor y el líquido en el 100% de la sección transversal de la torre.Expansión predecible: Los datos de rendimiento de las columnas de prueba de 50 mm se extrapolan directamente a las torres industriales de 5 m, sin la incertidumbre de escalado debida al empaquetamiento aleatorio.Alto índice de reducción de potencia: Mantiene la eficiencia hasta un 30-40% de su capacidad de diseño, a diferencia de las bandejas que gotean con cargas bajas.6. Aplicaciones clave• Destilación al vacío: Desodorización de aceites comestibles, concentración de vitamina E, anhídrido ftálico: cada mbar de ΔP reduce la pureza del producto final.• Destilación atmosférica: Fraccionamiento de petróleo crudo, recuperación de solventes, separación de etanol/agua.• Productos químicos finos y farmacéuticos: Intermediarios termosensibles que requieren un tiempo de residencia corto y un control preciso de la temperatura.• Destilación criogénica: Separación de aire (O2/N2/Ar) donde un ΔP bajo y una alta eficiencia son obligatorios.• Absorbentes y despojadores: CO2 captura, tratamiento con aminas, eliminación de agua ácida (cruce de aplicaciones de empaquetamiento aleatorio). Figura 4: Sección de relleno estructurado instalada en una columna de destilación con distribuidor de líquido en la parte superior.7. Instalación y componentes internos de la torreRed de soporte: Utilice un rejilla de soporte de joroba de camello Clasificado para carga de lecho compactado + empuje hidráulico. Abertura de rejilla ≤ 15 mm para retener los elementos de relleno.Arrasamiento: Cada elemento de empaque debe estar nivelado con una tolerancia de ± 1°. Utilice un nivel de burbuja en el borde superior de cada elemento. Un empaque inclinado provoca una distribución irregular.Rotación: Alterna las capas con una rotación de 90°. Marca cada elemento con flechas de orientación antes de introducirlo en la columna.Distribución de líquidos: Fundamental para el empaquetamiento estructurado: compuestos de distribución irregular en cada capa. Utilice un sistema de alto rendimiento. distribuidor de líquidos (densidad de riego objetivo ≥ 80 puntos/m²).Limitador de cama: Instalar un placa de sujeción para evitar que el empaque se levante durante los picos de presión o el funcionamiento al vacío.8. Embalaje estructurado vs Empaquetado aleatorio vs BandejasFactorEmbalaje estructuradoEmpaquetamiento aleatorioBandejasHETP150–400 mm500–800 mm450–600 mm/bandejaΔP por etapa0,1–0,5 kPa0,3–0,8 kPa0,5–1,5 kPaCapacidad (factor F)1,5–3,21,0–2,51,5–2,5Relación de reducción30–40%50%70–80%Costo de instalaciónAlta (se requiere precisión)Bajo (llenado del vertedero)Alto (conjunto de bandeja)Lo mejor paraVacío, alta pureza, bajo ΔPAbsorción general, servicio corrosivoServicio de alta capacidad y eliminación de incrustaciones9. Preguntas frecuentes rápidasP: ¿Qué modelo debo elegir para la destilación al vacío a 10 mbar?A: Para servicio de vacío por debajo de 50 mbar, se recomienda 500Y o 700Y. La mayor superficie compensa la baja densidad del gas, y la baja ΔP por etapa mantiene la máxima pureza del producto. Las variantes de malla metálica (500Y-WG) ofrecen una HETP entre un 20 % y un 30 % superior si el presupuesto lo permite.P: ¿Puedo adaptar una columna de platos existente con un relleno estructurado?R: Sí. Retirar las bandejas e instalar un relleno estructurado suele aumentar la capacidad entre un 20 % y un 40 % y reducir la ΔP entre un 50 % y un 70 %. Deberá instalar una nueva rejilla de soporte, un distribuidor de líquido y un limitador de lecho. Contáctenos para una evaluación de viabilidad de la modernización.P: ¿Cómo puedo evitar la mala distribución en el empaquetamiento estructurado?A: Utilice un distribuidor de líquido de alta calidad con ≥ 80 puntos de riego por m² y distribución de flujo uniforme (± 5%). Para lechos de más de 4–6 m de altura, instale coleccionistas y redistribuidores a alturas intermedias. Nivele cada elemento de empaquetadura a ± 1°.Especifique el empaquetamiento estructurado para su columna de destilación.FXSINO fabrica embalajes estructurados de chapa ondulada y malla metálica en todos los modelos estándar (250Y/350Y/500Y/700Y) y materiales (SS304, SS316L, Duplex 2205, Titanio, Hastelloy). Cada elemento se corta con láser y se pliega mediante CNC para una precisión dimensional. Suministramos paquetes completos de torres, incluyendo redes de soporte, distribuidores de líquidos, y limitadores de camaEnvíenos el ID de su columna, la presión de operación y las especificaciones de separación para obtener una recomendación personalizada.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Anillos Pall de plástico: variantes de PP, RPP, CPVC y PVDF para absorción y depuración en ambientes corrosivos.Empaquetadura de anillo Pall de plástico: PP, RPP y CPVC para absorción y fregado.Informe técnico: Cuando su torre opera por debajo de 100 °C y maneja corrientes acuosas corrosivas, las juntas metálicas son excesivas y, además, se corroerán. Los anillos Pall de plástico en PP, RPP, CPVC y PVDF ofrecen fracciones de vacío superiores al 90 %, baja caída de presión e inmunidad total a la corrosión a un costo mucho menor. Aquí encontrará la especificación completa.1. ¿Qué es un Anillo de plástico Pall?El anillo Pall es el relleno de torre aleatoria más utilizado en el mundo. Evolucionó a partir del anillo Raschig: conservando la forma cilíndrica (la altura es igual al diámetro), su pared está perforada con dos filas de ventanas, y las pestañas resultantes se doblan hacia adentro, hacia el centro. Este sencillo cambio geométrico transforma el rendimiento: las ventanas crean superficies de humectación internas y abren vías de gas que eliminan la canalización severa y la alta caída de presión que afectan a los anillos Raschig convencionales.Cuando se moldea a partir de termoplásticos (PP, RPP, PVC, CPVC, PVDF), el anillo Pall se convierte en un empaque aleatorio ligero, resistente a la corrosión y económico, adecuado para la absorción, el lavado, el enfriamiento y la eliminación de líquidos y gases corrosivos no oxidantes. Figura 2: Las ventanas perforadas y los dedos doblados hacia adentro crean superficies internas humectables y abren vías para el paso de gases.2. Especificaciones técnicas (todos los tamaños)Los siguientes datos se aplican a los anillos Pall de PP estándar. Otros materiales (RPP, PVC, CPVC, PVDF) comparten las mismas dimensiones geométricas, y la densidad aparente varía según la densidad del polímero.Dimensiones D×H×T (mm)Superficie (m²/m³)Fracción de vacío (%)Cantidad a granel (piezas/m³)Densidad aparente (kg/m³)16 × 16 × 1.029990.0214.00010525 × 25 × 1,221993.451.9007538 × 38 × 1,414694.513.8006850 × 50 × 1,510994.96.5005676 × 76 × 2,67195.11.83052Datos recopilados a partir de fichas técnicas estándar del sector (valores geométricos; la densidad aparente mostrada corresponde al PP y varía según la densidad del material). Tamaños personalizados (10/13/89/100 mm) y espesores de pared disponibles bajo pedido.3. Selección de materiales: PP frente a RPP frente a CPVC frente a PVDFElegir el polímero adecuado es la decisión más importante. El material incorrecto se deformará, agrietará o lixiviará; utilice esta tabla para encontrar la composición química y la temperatura adecuadas:MaterialTemperatura máxima (continua)Densidad (g/cm³)Resistencia químicaAplicación típicaPP (Polipropileno)100°C0,89–0,91Excelente para uso general.Tratamiento de agua, lavado general, refrigeraciónRPP (PP reforzado)120°C0,95–1,05Mayor resistencia, conserva su forma.Lavado alcalino en caliente, lechos más profundosPVC (cloruro de polivinilo)60°C1,38–1,45Ácidos fuertes (H2SO4, HCl)Absorción de cloro-álcali, HCl (baja temperatura)CPVC (PVC clorado)90°C1,45–1,58Ácidos calientes y medios oxidantesLavado de gases ácidos calientes, FGDPVDF (Kynar)150°C1,75–1,78Superior (halógenos, HF, disolventes)Cloro, HF, ultrapuro, semiconductores Figura 3: Selección de materiales: PP/RPP blanco, PVC/CPVC gris y PVDF opaco para aplicaciones en entornos agresivos.4. ¿Por qué elegir anillas de plástico para los aros de los aros?Ventajas principales en el rendimientoInmunidad total a la corrosión: Los polímeros no se oxidan ni se corroen, lo que los hace ideales para sales, ácidos, álcalis y salmuera, donde las juntas metálicas fallan.Baja caída de presión: Las fracciones de vacío del 90-95% minimizan la resistencia al flujo de gas, reduciendo la energía del ventilador y del soplador.Alta eficiencia de transferencia de masa: Las ventanas y los dedos promueven una distribución uniforme del líquido, reduciendo HETP en comparación con los anillos de Raschig.Ligero: Densidad aparente de tan solo 52–105 kg/m³ (PP) —aproximadamente una quinta parte de la de los rellenos cerámicos— lo que minimiza los requisitos de soporte de la torre.Bajo costo: Los termoplásticos moldeados por inyección ofrecen el menor coste de instalación por unidad de separación entre todos los materiales de empaquetadura resistentes a la corrosión.5. Aplicaciones principales• Absorción de gases ácidos: HCl, SO2, ENTONCES3, H2S, Cl2y NOx fregar: la aplicación individual más importante.• Desulfuración de gases de combustión (FGD): Caliza húmeda SO2 eliminación en centrales eléctricas e incineradoras (CPVC o RPP a temperatura elevada).• Tratamiento de aguas residuales: Torres de destilación, aireación y eliminación de amoníaco y COV.• Refrigeración y humidificación: Torres de refrigeración a contracorriente y acondicionamiento de gas.• Recuperación química: Recuperación de disolventes, concentración de ácidos y decloración de la salmuera. Figura 4: Anillos Pall de plástico (PP) instalados en un depurador de gases ácidos para HCl y SO2 absorción.6. Anillos Pall de plástico, metal y cerámicaFactorPlásticoMetal (SS316L)CerámicoTemperatura máxima60–150 °C~400°C~800°CResistencia a la corrosiónExcelenteModeradoBueno (ácido)Densidad aparente (kg/m³)52–105~400~700Costo relativoBajoAltoMedioLo mejor paraAgua corrosiva, de baja a media temperaturaAlta temperatura, hidrocarburosAlta temperatura, ácido fuerte7. Instrucciones de instalaciónRed de soporte: Utilice una rejilla de soporte con forma de joroba de camello o una placa perforada con aberturas ≤ 60 % del diámetro del anillo para evitar caídas.Carga uniforme: Vierta uniformemente sobre la sección transversal de la torre; no vierta desde un solo punto. Nunca se pare directamente sobre la base de empaque; utilice una tabla esparcidora.Limitador de cama: Instale una placa de sujeción para las camas sometidas a alta velocidad de gas o vacío. Consulte nuestra guía sobre limitadores de cama.Distribución de líquidos: Para camas de cultivo de más de 3 a 5 metros de altura, instale colectores y redistribuidores. Consulte nuestra guía sobre colectores y redistribuidores.Prehumectación: Humedezca siempre el lecho antes de introducir el gas para evitar la canalización en seco y lograr la eficiencia de diseño de inmediato.8. Preguntas frecuentes rápidasP: ¿Qué material debo elegir para la absorción de gas HCl?A: Para HCl diluido a temperatura ambiente, el PP es la opción más económica. Para HCl concentrado o caliente, utilice CPVC (hasta 90 °C) o PVDF (hasta 150 °C). El PVC también es excelente, pero su uso está limitado a 60 °C. Consulte nuestra guía de selección de materiales para conocer los límites de cloruro.P: ¿Pueden los anillos Pall de plástico soportar el contacto con sosa cáustica caliente (NaOH)?A: El PP y el RPP resisten bien la sosa cáustica hasta sus límites de temperatura (100 °C y 120 °C, respectivamente). Evite el PVC y el CPVC en álcalis fuertes, ya que se degradan. Para NaOH concentrado caliente a temperaturas superiores a 120 °C, considere el uso de empaquetaduras metálicas o cerámicas.P: ¿Cuánto material de embalaje necesito para mi torre?A: Cantidad (unidades) = Área de la sección transversal de la torre × Altura de la base × Cantidad a granel (de la tabla). Ejemplo: una torre de 2 m de diámetro interior con una base de 3 m de altura de anillos de PP de 38 mm: π × 1,0² × 3 × 13 800 ≈ 130 100 unidades. Contáctenos con las dimensiones de su torre para obtener un presupuesto preciso.Solicita anillas de plástico para tu proyecto.FXSINO suministra anillos Pall de plástico en PP, RPP, PVC, CPVC y PVDF en todos los tamaños estándar (16/25/38/50/76 mm), con la opción de PP reforzado con carbono para aplicaciones antiestáticas. Todos los pedidos incluyen certificados de materiales e informes de inspección dimensional. También suministramos rejillas de soporte y distribuidores de líquido compatibles para la instalación de torres completas.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Rejilla de soporte con forma de joroba de camello: perfil arqueado continuo (ondulado) estampado en chapa de acero.Rejilla de soporte con forma de joroba de camello: solución de carga para lechos de empaque estructuradosAlerta de ingeniería: La rejilla de soporte es la base de su lecho compactado. Un soporte defectuoso implica el colapso del lecho, el bloqueo del flujo de gas y una costosa parada. Las rejillas tipo joroba de camello (o lomo de camello) ofrecen más del 90 % de área abierta con una capacidad de carga excepcional, pero solo cuando se diseñan según las cargas específicas de su columna. Aquí tiene la información que necesita.1. ¿Qué es una rejilla de soporte tipo joroba de camello?A rejilla de soporte de joroba de camello —también llamado soporte de lomo de camello— está fabricado con placas de acero estampadas en perfiles arqueados (ondulados) continuos. Las "jorobas" crean una sección estructural rígida, mientras que los espacios entre los arcos proporcionan una gran área abierta para el paso de gases y líquidos. A diferencia de las rejillas de barras planas, la geometría arqueada convierte cada nervadura en una viga portante.Cada arco actúa como un pequeño puente: el perfil curvo transforma la carga vertical del lecho en fuerza de compresión a lo largo del arco, distribuyendo la tensión uniformemente sobre la pared de la torre en lugar de concentrarla en el centro. Por eso, una rejilla con forma de joroba de camello puede soportar una carga considerablemente mayor que una rejilla plana del mismo espesor de placa. Figura 2: Dimensiones clave: altura del arco (H), espesor de la placa (t) y relación de área abierta.2. Parámetros de diseñoParámetroRango típicoNota de diseñoÁrea abierta90 – 95%Minimiza la caída de presión a través del plano de soporte.Altura del arco150 – 300 mmLos arcos más altos soportan mayor carga, pero reducen la altura disponible de la cama.Espesor de la placa3 – 6 mmImpulsado por la carga de fondo calculada (véase la Sección 3).Ancho del módulo300 – 500 mmDebe pasar a través de la boca de acceso a la columna (normalmente DN500 o mayor).Diámetro del orificio10 – 25 mmEquilibrio entre el drenaje de líquidos y la reposición de material.Diámetro de torre aplicable.DN300 – DN6000El montaje modular abarca columnas de tamaño pequeño a muy grande.3. Datos de capacidad de cargaLa capacidad de carga depende de tres variables: espesor de la placa, altura del arco y grado del material. La carga total del lecho incluye el peso del relleno, la retención de líquido y cualquier diferencial de presión en el lado del proceso.Capacidad de carga típica según el espesor de la placa (SS316L, altura del arco 200 mm):• placa de 3 mm: ~2500 kg/m² (uso ligero; apto para camas de 250Y) < 3 metros de altura)• Placa de 4 mm: ~4500 kg/m² (servicio estándar; la mayoría de las aplicaciones 500Y)• Placa de 6 mm: ~8.000 kg/m² (uso intensivo; camas altas, alta capacidad de retención de líquidos, servicio de vacío)Factor de seguridad de diseño: Siempre especifique un factor de seguridad mínimo de 2,5 veces la carga operativa calculada. Las temperaturas superiores a 300 °C requieren una reducción de la capacidad de carga; consulte con nuestros ingenieros. Figura 3: La rejilla tipo joroba de camello (izquierda) ofrece más del 90 % de área abierta frente al ~45 % de una rejilla de barras tradicional (derecha).4. Cuadrícula tipo joroba de camello vs. cuadrícula de barras: ¿Cuál elegir?FactorRejilla de joroba de camelloCuadrícula de barrasÁrea abierta90 – 95%40 – 50%Caída de presiónMínimo (0,1–0,3 kPa típico)De moderado a altoRedistribución de líquidosIntegrado (los valles arqueados recogen y vuelven a gotear)Ninguno (requiere recolector independiente)Capacidad de cargaAlto (el arco actúa como viga)ModeradoRiesgo de incrustacionesValles bajos (con drenaje propio)Mayor (las superficies planas atrapan sólidos)5. Método de selección en 4 pasosPaso 1 — Calcular la carga de cama: Densidad aparente del relleno × altura del lecho × área de la torre + retención de líquido (normalmente del 5 al 15 % del volumen del relleno). Para un relleno 500Y, se espera una densidad de aproximadamente 7,2 kg/m² por mm de altura del lecho.Paso 2: Verificar el acceso a la boca de acceso: El ancho del módulo debe ser ≤ diámetro interior de la boca de inspección menos 50 mm de holgura. Boca de inspección estándar DN500 → ancho máximo del módulo 450 mm.Paso 3: Comprobar las condiciones del proceso: Las temperaturas superiores a 300 °C requieren una placa más gruesa o una aleación mejorada. El servicio de vacío requiere una entrada de gas suave (el perfil con joroba minimiza la pérdida de entrada).Paso 4 — Comparar con el índice de corrosión: Misma aleación que su empaque. Consulte nuestra guía 304 vs 316L para conocer los umbrales de cloruro. Figura 4: Instalación de módulos de rejilla tipo joroba de camello a través de una boca de acceso DN500.6. Selección de materialesLímites de corrosión y temperaturaSS304L: Productos orgánicos limpios, a temperatura ambiente. La opción más económica.SS316L: Servicio de aminas, H2S, CO2, trazas de cloruros. El estándar de la industria para el servicio de refinería.Dúplex 1.4462: Cloruros > 500 ppm, mayor resistencia mecánica a temperatura.Titanio Grado 2: Cloruros agresivos, Cl húmedo2, extracción con agua de mar.7. Instalación y modos de fallo comunesModo de falloCausaPrevenciónDeformación permanenteSobrecarga o fluencia por alta temperaturaAplicar un factor de seguridad de 2,5×; reducir la potencia para T > 300 °C.Caída del embalajeEl diámetro del orificio es demasiado grande para el tamaño del embalaje.Agujero máximo = 60% del espacio entre las ondulaciones del embalajeDerivación de gasBrechas entre módulos y shellSoldar las tiras de sellado perimetral durante la instalación.Perforación por corrosiónSustancias corrosivas concentradas en los valles.Especifique la misma aleación que el empaque; asegure el drenaje.8. Colaboración con distribuidores de líquidosLa rejilla en forma de joroba de camello se ubica en la base del lecho empacado. Sobre ella se encuentra el relleno, y sobre este, el distribuidor de líquido. Los valles arqueados de la rejilla recogen el líquido de forma natural y actúan como un redistribuidor rudimentario, lo cual resulta especialmente útil al combinarse con un relleno estructurado de placas perforadas, que proporciona una redistribución lateral a través de las perforaciones. Para obtener una descripción completa de la selección del relleno, consulte nuestra guía de 5 factores. Figura 5: Ensamblaje completo de los componentes internos de la torre: rejilla en forma de joroba de camello en la parte inferior, relleno estructurado en el medio, distribuidor de líquido en la parte superior.Preguntas frecuentes rápidasP: ¿Puede una rejilla con forma de joroba de camello reemplazar un colector de líquidos independiente?R: En muchos casos, sí. Los valles arqueados recogen el líquido y lo gotean sobre el lecho inferior, proporcionando una redistribución básica. Sin embargo, para columnas altas (> 6 m de altura del lecho) o una distribución muy desigual, se requiere un sistema específico. colector y redistribuidor de líquidos Todavía se recomienda en niveles intermedios.P: ¿Cómo puedo evitar que el material de embalaje se caiga por los agujeros de la rejilla?A: El diámetro máximo de los orificios no debe exceder el 60 % del espaciado de las ondulaciones del empaque. Para 250Y (espaciado ~25 mm), los orificios deben ser ≤ 15 mm. Para 500Y (espaciado ~12 mm), los orificios deben ser ≤ 7 mm. Podemos suministrar una malla superpuesta si es necesario.P: ¿Cuál es la temperatura máxima para las rejillas de joroba de camello de SS316L?A: El acero inoxidable SS316L conserva su resistencia total hasta aproximadamente 425 °C. Por encima de esa temperatura, la deformación por fluencia se vuelve significativa; recomendamos Duplex o Inconel 625 para servicio continuo por encima de 450 °C.¿Necesita planos de ingeniería y cálculos de carga?FXSINO suministra rejillas de soporte tipo joroba de camello con cálculos mecánicos completos, certificados de fabricación de materiales (MTC según ASTM A240) y componentes internos de torre compatibles. Envíenos la identificación de su torre, la altura de la base y las condiciones del proceso; diseñaremos la solución adecuada.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

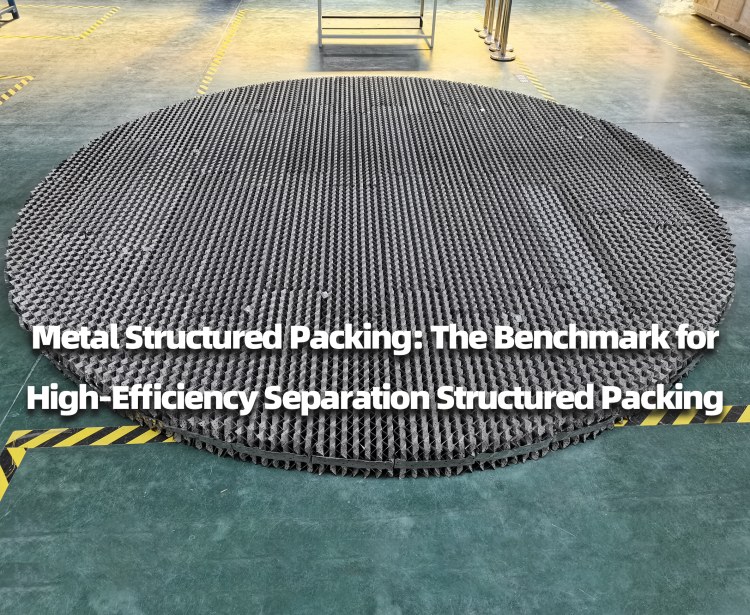

  Figura 1: Empaque estructurado de malla de alambre metálico 500Y/700Y: segmentos de disco listos para la instalación en columna.Fabricante de empaquetaduras metálicas estructuradas | Empaquetaduras metálicas 500Y/700YInforme del fabricante: FXSINO es un fabricante de empaquetaduras metálicas estructuradas que suministra los modelos 500Y y 700Y en acero inoxidable SS304, 304L, 316 y 316L. Estas empaquetaduras de alta superficie específica están diseñadas para la destilación al vacío, la separación termosensible y la rectificación de precisión, donde la baja caída de presión y el alto número de platos teóricos son fundamentales.1. ¿Qué es el embalaje estructurado metálico?El empaquetamiento estructurado metálico es un dispositivo de transferencia de masa de alta eficiencia fabricado con láminas metálicas delgadas (típicamente de 0,1 a 0,2 mm de espesor) de acero inoxidable, acero al carbono, aluminio o titanio. Cada lámina se estampa con precisión y se ondula para formar canales con un ángulo fijo respecto al eje de la columna. Las láminas adyacentes se disponen con direcciones de ondulación opuestas, creando una red geométricamente ordenada de microcanales que elimina la canalización y el flujo en las paredes.El 500Y y 700Y Los modelos pertenecen a la familia de empaques de alta superficie específica. La "Y" denota un ángulo de corrugación de 45°; el número indica la superficie específica nominal en m²/m³. En comparación con los empaques aleatorios, el empaque estructurado ofrece 4,5 veces la superficie específica de los anillos Pall con una caída de presión considerablemente menor. Figura 2: Las láminas corrugadas de 45° dispuestas con orientaciones opuestas crean microcanales uniformes.2. 500Y vs 700Y: Especificaciones técnicasTanto el 500Y como el 700Y están disponibles como malla de alambre (para máxima humectabilidad y servicio de vacío) o placa perforada (para mayor resistencia mecánica y resistencia a la incrustación). Parámetros clave:ModeloCorrugaciónÁnguloÁrea específica(m²/m³)Fracción de vacío(%)Placas teóricas(por m)Caída de presión(MPa/m)HETP(mm)250Y(referencia)45°25097–982,5–3,02–3 × 10-4300–450500Y45°50090–954,5–5,53 × 10-4200–300700Y45°70085–878–104,5–6,5 × 10-4150–200Datos recopilados a partir de las hojas de datos estándar de varios fabricantes. El modelo 500Y es el empaquetamiento estructurado de malla metálica más utilizado; el 700Y duplica el número teórico de platos por metro para una separación de ultraprecisión. Los modelos personalizados 450Y, 550Y(X) y 750Y están disponibles bajo pedido.3. ¿Por qué elegir 500Y / 700Y?Ventajas principales en el rendimientoEficiencia de separación ultra alta: El modelo 700Y ofrece entre 8 y 10 platos teóricos por metro, lo que resulta ideal para la separación de isótopos y la producción de productos químicos finos de alta pureza.Baja caída de presión: El modelo 500Y funciona a tan solo 0,05–0,3 kPa/m, lo que permite una destilación al vacío profunda por debajo de 7 kPa sin una pérdida excesiva de energía.Mojabilidad capilar: La estructura de malla metálica atrapa el líquido en una película delgada, manteniendo una alta eficiencia incluso a densidades de pulverización tan bajas como 0,2 m³/(m²·h).Sin efecto de amplificación: La disposición geométrica regular implica que el rendimiento del laboratorio se adapta de forma predecible a torres de gran diámetro.Gran flexibilidad operativa: Ofrece un rendimiento constante ante amplias fluctuaciones de carga, prácticamente sin límite de carga baja.4. Selección de materialesMaterialCondiciones de servicioAplicación típicaSS304 / 304LServicio general, sin cloruroRectificación de metanol, recuperación de etanolSS316 / 316LÁcido suave que contiene cloruroRectificación de ácido acético, recuperación de HCl, servicio de aminasAcero inoxidable 321Resistencia a la oxidación a altas temperaturasUnidades de reformado, columnas de vacío de alta temperaturaDuplex 2205 / TitanioFuerte corrosión + alta purezaPTA, intermedios farmacéuticosAcero carbonoHidrocarburo no corrosivodestilación atmosférica sensible al costoTodos los materiales están disponibles con certificados de prueba de fábrica (MTC) según la norma ASTM A240. Para una comparación detallada entre el acero inoxidable 304 y el 316L, consulte nuestra guía de materiales 304 vs 316L.5. Aplicaciones principales• Destilación al vacío: Materiales termosensibles, aptos para vacío profundo por debajo de 7 kPa: esenciales para fragancias, vitaminas y productos químicos finos.• Rectificación de precisión: Recuperación de disolventes de alta pureza (≥ 99,9%), separación de isómeros, separación de compuestos isotópicos.• Petroquímica: Desmetanizador de etileno (separación criogénica), purificación de monómero de estireno, torres de vacío de refinería.• Productos químicos del carbón: Rectificación de metanol (proceso de 3 columnas / 4 columnas), separación de glicol.• Farmacéutica: Refinamiento de la vitamina E, extracción de la vitamina C, purificación del principio activo.• Separación de aire: Lavado con nitrógeno líquido, torre de refrigeración, recuperación de gases raros. Figura 3: Las capas de relleno adyacentes se giraron 90° durante la instalación para garantizar una distribución uniforme del gas y el líquido.6. Instrucciones de instalaciónOrientación de la capa: Los lechos de empaque adyacentes deben girarse 90° uno con respecto al otro para promover la mezcla radial y evitar la formación de canales.Altura de vertido: Siempre vierta el material de relleno desde una altura superior a la de la cama; nunca lo deje caer directamente. El personal no debe pararse sobre el material de relleno; coloque tablones para distribuir el peso.Limitadores de cama: Instale placas de sujeción sobre cada lecho para evitar la fluidización a alta velocidad del gas. Consulte nuestra guía sobre limitadores de lecho.Redistribución: Para lechos de cultivo de más de 3 a 5 metros de altura, instale colectores y redistribuidores de líquido. Consulte nuestra guía sobre colectores y redistribuidores.No recomendado para: Para servicios con alta incrustación y medios altamente corrosivos, considere el uso de placas perforadas en lugar de malla metálica.7. Preguntas frecuentes rápidasP: ¿Cuándo debo especificar 700Y en lugar de 500Y?A: Elija el modelo 700Y cuando su separación requiera de 8 a 10 platos teóricos por metro, generalmente para la separación de isótopos, la separación de isómeros o la obtención de productos químicos finos de ultra alta pureza. Para la destilación al vacío general de materiales termosensibles, el modelo 500Y ofrece el mejor equilibrio entre eficiencia y capacidad.P: ¿Cuál es el diámetro mínimo de columna para 500Y/700Y?A: Malla de alambre embalaje estructurado Funciona mejor en columnas de diámetro pequeño a mediano (normalmente DN100–DN1200). Para diámetros mayores, se recomienda el tipo de placa perforada (250Y/350Y) para controlar los costos de fabricación e instalación. Diseñamos cada disco de empaquetadura según el diámetro interior exacto de su torre.P: ¿Pueden fabricar la torre según nuestros planos?A: Sí. Como un embalaje estructurado Como fabricantes, fabricamos cada disco según el diámetro interior de su columna, la altura de la base y las especificaciones del material. Envíenos el plano de su torre y las condiciones del proceso, y le entregaremos discos de empaque listos para instalar con informes completos de inspección dimensional.Solicitud de empaquetadura estructurada metálica de 500Y/700YFXSINO fabrica empaquetaduras metálicas estructuradas 500Y y 700Y en configuraciones de malla metálica y placa perforada, con materiales SS304, 304L, 316, 316L, 321, dúplex y titanio. Capacidad de producción de hasta 1000 m³/mes. Cada pedido se envía con certificados de fábrica e informes de inspección dimensional.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Anillo Pall de acero inoxidable: cuerpo cilíndrico con ventanas estampadas y dedos curvados hacia adentro.Anillo Pall de metal de acero inoxidable: Empaque aleatorio para destilación y lavado.Alerta de ingeniería: Cuando la columna opera a temperaturas superiores a 100 °C, al vacío o al manejar hidrocarburos y gases a alta presión, los empaques de plástico se deforman o fallan. Los anillos Pall de acero inoxidable ofrecen fracciones de vacío superiores al 95 %, una baja caída de presión y la resistencia mecánica necesaria para soportar lechos profundos, el estándar de la industria para destilación y lavado de gases.1. ¿Qué es un acero inoxidable? ¿Anillo de Pall?El anillo Pall es una evolución del clásico anillo Raschig. Si bien conserva la forma cilíndrica (la altura es igual al diámetro), su pared presenta dos filas de ventanas, y las lengüetas metálicas resultantes se doblan hacia el centro. Este sencillo cambio transforma el rendimiento: las ventanas crean superficies internas y conductos abiertos que mejoran drásticamente la distribución del líquido, la eficiencia de la transferencia de masa y el caudal, a la vez que reducen la caída de presión.El estampado de los anillos a partir de tiras de acero inoxidable (en lugar de la fundición) les confiere una alta precisión dimensional, paredes delgadas y una resistencia mecánica constante, características todas ellas fundamentales para columnas industriales de gran tamaño. Figura 2: Las ventanas perforadas y los dedos doblados hacia adentro crean superficies internas humectables.2. Especificaciones técnicas (Referencia SS304)La tabla que aparece a continuación muestra los tamaños estándar basados ​​en acero inoxidable SS304 y un espesor de pared de 0,3 a 1,2 mm. La densidad aparente varía según el grado del material y el espesor de la pared; los valores mostrados son solo de referencia.Dimensiones D×H×T (mm)Superficie (m²/m³)Fracción de vacío (%)Cantidad a granel (piezas/m³)Densidad aparente (kg/m³)16 × 16 × 0,336294.9214.00039625 × 25 × 0,521995.051.94039338 × 38 × 0,614695.915.18031850 × 50 × 0,810996.06.50031476 × 76 × 1,27196.11.830308Fuente de datos: recopilados a partir de hojas de datos estándar de la industria (SS304, valores teóricos de referencia; la densidad aparente real varía con el espesor de la pared). Se pueden solicitar tamaños personalizados (6/10/13/89/100 mm) y espesores no estándar.3. ¿Por qué? Anillo de metal para el palcoRendimiento superior en condiciones de servicio adversasVentajas clave en el rendimientoAlta capacidad de carga y rendimiento, baja caída de presión: Las fracciones de vacío superiores al 95% minimizan la resistencia al flujo de gas, lo que permite una mayor capacidad antes de la inundación.Transferencia de masa superior: Las ventanas y los dedos distribuyen el líquido de manera uniforme y resisten la acumulación, la canalización, la obstrucción y la suciedad.Excelente humectabilidad: Las superficies metálicas se mojan con mayor facilidad que los plásticos, manteniendo su eficiencia incluso con bajas cargas de líquido.Resistencia mecánica para lechos profundos: La robustez del acero inoxidable implica una rotura mínima, lo que lo hace adecuado para lechos compactados más profundos bajo alta presión.Capaz de soportar altas temperaturas y altas presiones: A diferencia de los plásticos, los anillos de metal resisten los ciclos térmicos y las altas temperaturas sin deformarse (los aceros inoxidables son adecuados hasta 400-500 °C, según la aleación). Figura 3: Selección de materiales: metal para altas temperaturas y presiones, plástico para la corrosión, cerámica para calor extremo.4. Selección del material: ¿Qué grado de acero inoxidable?MaterialTemperatura de servicioAplicación típicaSS304 / 304LHasta ~400 °CLimpieza de materia orgánica, fraccionamiento de hidrocarburos, servicio generalSS316 / 316LHasta ~400 °CAbsorción de gases ácidos, amina/CO2 servicio, corrientes que contienen cloruroAcero carbonoHasta ~350 °CServicio de hidrocarburos no corrosivos y sensible al costoDuplex 2205 / 904LHasta ~300 °CAlto contenido de cloruro/agua de mar, corrosión agresivaHastelloy / Titanio / MonelDependiente de la aleaciónCorrosión severa, haluros, ácidos calientesPara un análisis más detallado de la decisión entre 304 y 316L, consulte nuestra guía de materiales 304 vs 316L. Los grados disponibles incluyen SS304, 304L, 316, 316L, 410, 2205 dúplex, 904L, además de acero al carbono y aleaciones especiales.5. Aplicaciones principalesLos anillos Pall metálicos se especifican para servicios de separación, absorción y desorción, tanto a presión atmosférica como al vacío, donde minimizar la caída de presión es fundamental.• Columnas de destilación: Fraccionamiento de petróleo crudo, separación de etilbenceno/estireno, rectificación de etanol, destilación al vacío.• Absorción y limpieza: H2S, NH3, ENTONCES2, CO2 eliminación; depuradores de gases ácidos; torres de enfriamiento.• Desmontaje: Desgasificación con vapor, recuperación de COV, enfriamiento por contacto directo.• Petroquímica y Refinación: Reformado catalítico, procesamiento de gas, descarbonización, desulfuración.• Recuperación y extracción de calor: Intercambio de calor a contracorriente y extracción con solventes. Figura 4: Anillos Pall de acero inoxidable siendo cargados en una columna de destilación.6. Preguntas frecuentes rápidasP: ¿Cuándo debo elegir anillas Pall de metal en lugar de plástico?A: Elija metal cuando la temperatura de operación supere los 100 °C, en vacío, a alta presión o con corrientes de hidrocarburos/orgánicas donde los plásticos se deforman o se hinchan. Para servicios corrosivos por debajo de 100 °C, los plásticos como el PP o el PTFE son más económicos.P: ¿Cuánto material de embalaje necesito para mi columna?A: Utilice la cantidad a granel de la tabla. Para una columna de 1,5 m de diámetro interior con una altura de base de 4 m y anillos de 38 mm: π × 0,75² × 4 × 15 180 ≈ 107 200 piezas. Contáctenos con el diámetro interior de su columna y la altura de la base para obtener un presupuesto preciso.P: ¿Se pueden utilizar anillos Pall de acero inoxidable con embalajes estructurados?R: Sí. Los anillos Pall metálicos aleatorios se utilizan a menudo en los lechos inferiores o superiores junto con el relleno estructurado, especialmente en renovaciones o cuando se requiere redistribución. Podemos diseñar un lecho híbrido para su columna.Necesito acero inoxidable ¿Anillos de Pall?FXSINO suministra anillos Pall de acero inoxidable en SS304, 304L, 316 y 316L en todos los tamaños estándar (16/25/38/50/76 mm), con la opción de acero al carbono, dúplex, Hastelloy o titanio. Cada lote se envía con certificados de fabricación (MTC según ASTM A240) e informes de inspección dimensional.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Rejilla de soporte con forma de joroba de camello: perfil arqueado continuo estampado a partir de una placa de acero.Rejilla de soporte tipo joroba de camello: diseño y datos de cargaAlerta de ingeniería: La rejilla de soporte es la base de su lecho compactado. Un soporte defectuoso implica el colapso del lecho, el bloqueo del flujo de gas y una costosa parada. Las rejillas tipo joroba de camello (o lomo de camello) ofrecen más del 90 % de área abierta con una capacidad de carga excepcional, pero solo cuando se diseñan según las cargas específicas de su columna. Aquí tiene la información que necesita.1. ¿Qué es una rejilla de soporte tipo joroba de camello?Una rejilla de soporte tipo joroba de camello —también llamada soporte de lomo de camello— se fabrica con placas de acero estampadas en perfiles arqueados continuos (ondulados). Las jorobas crean una sección estructural rígida, mientras que los espacios entre los arcos proporcionan una amplia área abierta para el paso de gases y líquidos. A diferencia de las rejillas de barras planas, la geometría arqueada convierte cada nervadura en una viga portante. Figura 2: Dimensiones clave: altura del arco (H), espesor de la placa (t) y relación de área abierta.2. Parámetros de diseñoParámetroRango típicoNota de diseñoÁrea abierta90 - 95%Minimiza la caída de presión a través del plano de soporte.Altura del arco150 - 300 mmLos arcos más altos soportan mayor carga, pero reducen la altura de la cama.Espesor de la placa3 - 6 mmDeterminado en función de la carga de fondo calculada (véase la Sección 3).Ancho del módulo300 - 500 mmDebe pasar a través de la boca de acceso a la columna (normalmente DN500 o superior).Diámetro del orificio10 - 25 mmEquilibrio entre el drenaje de líquidos y la reposición de material.3. Datos de capacidad de cargaLa capacidad de carga de una rejilla tipo joroba de camello depende de tres variables: el espesor de la placa, la altura del arco y la calidad del material. La carga total del lecho incluye el peso del relleno, la retención de líquido y cualquier diferencial de presión en el lado del proceso.Capacidad de carga típica según el espesor de la placa (SS316L, altura del arco 200 mm):• placa de 3 mm: ~2500 kg/m² (uso ligero; apto para camas de 250Y) < 3 metros de altura)• Placa de 4 mm: ~4500 kg/m² (servicio estándar; la mayoría de las aplicaciones 500Y)• Placa de 6 mm: ~8.000 kg/m² (uso intensivo; camas altas, alta capacidad de retención de líquidos, servicio de vacío)Factor de seguridad de diseño: Siempre especifique un factor de seguridad mínimo de 2,5 veces la carga operativa calculada. Las temperaturas superiores a 300 °C requieren una reducción de la capacidad; consulte con nuestros ingenieros. Figura 3: La rejilla tipo joroba de camello (izquierda) ofrece más del 90 % de área abierta frente al ~45 % de una rejilla de barras tradicional (derecha).4. Cuadrícula tipo joroba de camello vs. cuadrícula de barras: ¿Cuál elegir?FactorRejilla de joroba de camelloCuadrícula de barrasÁrea abierta90 - 95%40 - 50%Caída de presiónMínimoDe moderado a altoRedistribución de líquidosIntegrado (los valles arqueados recogen y vuelven a gotear)Ninguno (requiere recolector independiente)Capacidad de cargaAlto (el arco actúa como viga)ModeradoRiesgo de incrustacionesValles bajos (con drenaje propio)Mayor (las superficies planas atrapan sólidos)5. Método de selección en 4 pasosPaso 1 — Calcular la carga de cama: Densidad aparente del empaque × altura del lecho × área de la torre + retención de líquido (típicamente 5-15% del volumen del empaque). Para Embalaje de 500 yardasSe espera un peso aproximado de 7,2 kg/m² por mm de altura del lecho.Paso 2: Verificar el acceso a la boca de acceso: El ancho del módulo debe ser ≤ diámetro interior de la boca de inspección menos 50 mm de holgura. Boca de inspección estándar DN500 → ancho máximo del módulo 450 mm.Paso 3: Comprobar las condiciones del proceso: Las temperaturas superiores a 300 °C requieren una placa más gruesa o una aleación mejorada. El servicio de vacío requiere una entrada de gas suave (el perfil con joroba minimiza la pérdida de entrada).Paso 4 — Comparar con el índice de corrosión: Misma aleación que su embalaje. Vea nuestra Guía 304 vs 316L para umbrales de cloruro. Figura 4: Instalación de módulos de rejilla tipo joroba de camello a través de una boca de acceso DN500.6. Selección de materialesLímites de corrosión y temperaturaSS304L: Productos orgánicos limpios, a temperatura ambiente. La opción más económica.SS316L: Servicio de aminas, H2S, CO2, trazas de cloruros. El estándar de la industria para el servicio de refinería.Dúplex 1.4462: Cloruros > 500 ppm, mayor resistencia mecánica a temperatura ambiente.Titanio Grado 2: Cloruros agresivos, Cl húmedo2, extracción con agua de mar.7. Instalación y modos de fallo comunesModo de falloCausaPrevenciónDeformación permanenteSobrecarga o fluencia por alta temperaturaAplicar un factor de seguridad de 2,5×; reducir la potencia para T > 300 °C.Caída del embalajeEl diámetro del orificio es demasiado grande para el tamaño del embalaje.Agujero máximo = 60% del espacio entre las ondulaciones del embalajeDerivación de gasBrechas entre módulos y shellSoldar las tiras de sellado perimetral durante la instalación.Perforación por corrosiónSustancias corrosivas concentradas en los valles.Especifique la misma aleación que el empaque; asegure el drenaje.8. Colaboración con distribuidores de líquidosLa rejilla en forma de joroba de camello se ubica en la base del lecho empacado. Sobre ella se encuentra el relleno, y sobre este, el distribuidor de líquido. Los valles arqueados de la rejilla recogen el líquido de forma natural y actúan como un redistribuidor rudimentario, lo cual resulta especialmente útil al combinarse con un relleno estructurado de placas perforadas, que proporciona una redistribución lateral a través de las perforaciones. Para obtener una descripción completa de la selección del relleno, consulte nuestra guía de 5 factores. Figura 5: Ensamblaje completo de los componentes internos de la torre: rejilla con forma de joroba de camello en la parte inferior, relleno estructurado en el medio y distribuidor de líquido en la parte superior.Preguntas frecuentes rápidasP: ¿Puede una rejilla con forma de joroba de camello reemplazar un colector de líquidos independiente?R: En muchos casos, sí. Los valles arqueados recogen el líquido y lo gotean sobre el lecho inferior, lo que proporciona una redistribución básica. Sin embargo, para columnas altas (> 6 m de altura del lecho) o una distribución muy deficiente, se recomienda un colector y redistribuidor de líquido específico en niveles intermedios.P: ¿Cómo puedo evitar que el material de embalaje se caiga por los agujeros de la rejilla?A: El diámetro máximo de los orificios no debe exceder el 60 % del espaciado de las ondulaciones del empaque. Para 250Y (espaciado ~25 mm), los orificios deben ser ≤ 15 mm. Para 500Y (espaciado ~12 mm), los orificios deben ser ≤ 7 mm. Podemos suministrar una malla superpuesta si es necesario.P: ¿Cuál es la temperatura máxima para las rejillas de joroba de camello de SS316L?A: El acero inoxidable SS316L conserva su resistencia total hasta aproximadamente 425 °C. Por encima de esa temperatura, la deformación por fluencia se vuelve significativa; recomendamos Duplex o Inconel 625 para servicio continuo por encima de 450 °C.¿Necesita planos de ingeniería y cálculos de carga?FXSINO suministra rejillas de soporte tipo joroba de camello con cálculos mecánicos completos, certificados de fabricación de materiales y componentes internos de torre compatibles. Envíenos la identificación de su torre, la altura de la base y las condiciones del proceso; diseñaremos la solución adecuada.Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558
