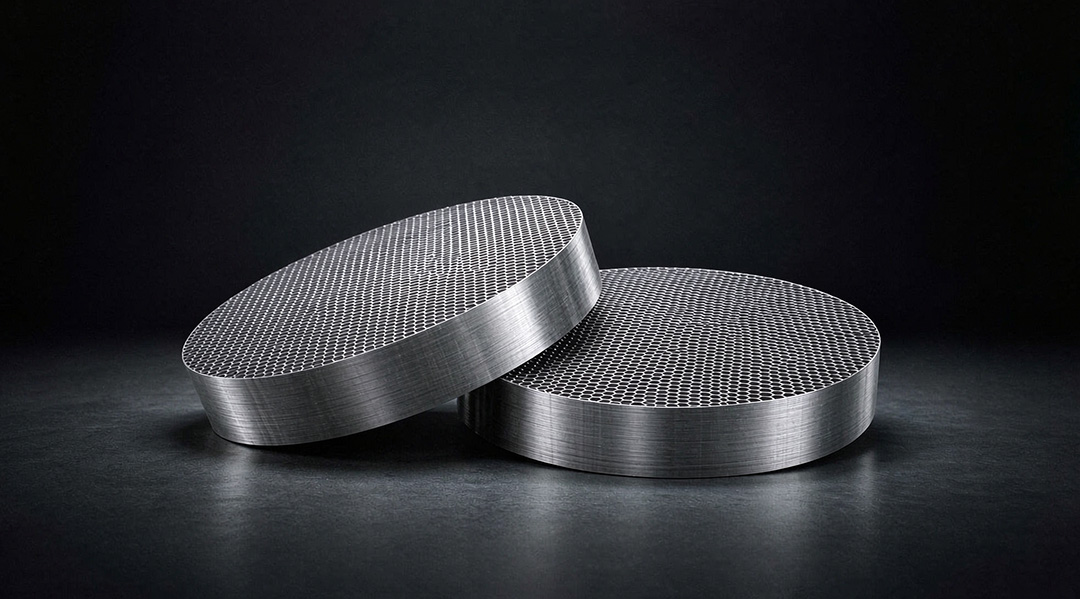

Figura 1: Discos de empaquetamiento de malla de alambre corrugado (250Y y 500Y): el empaquetamiento estructurado de mayor eficiencia para la destilación de precisión.
Informe del ingeniero: También conocido como empaquetamiento de malla de alambre corrugado (o tipo "ondulado" en algunos mercados), el empaquetamiento estructurado de malla de alambre metálico ofrece el HETP más bajo de cualquier empaquetamiento de torre, tan bajo como 150 mm por etapa teórica. Es la opción predeterminada para destilación de precisión, separación de isótopos y servicio de vacío sensible al calor. Compare con nuestro Empaques estructurados generales para destilación para alternativas de placas perforadas.
Embalaje estructurado de malla de alambre metálico Consiste en láminas corrugadas (de gasa) tejidas con alambre metálico fino, ensambladas en discos cilíndricos que se ajustan al diámetro de la torre. Las corrugaciones se disponen en ángulos alternos (normalmente 45° para el tipo "Y", 30° para el tipo "X"), creando una red muy uniforme de canales de flujo triangulares.
A diferencia del relleno de placas perforadas (que utiliza láminas de metal estampadas), la malla de alambre utiliza gasa tejida, lo que proporciona 3 veces más superficie por unidad de volumen y una humectación capilar excepcional. Esto se traduce en valores HETP de 150–400 mm, en comparación con 400–600 mm para el relleno estructurado de tipo placa. La desventaja: menor capacidad de inundación (factor F 1,5–2,5 Pa0,5) y mayor costo.

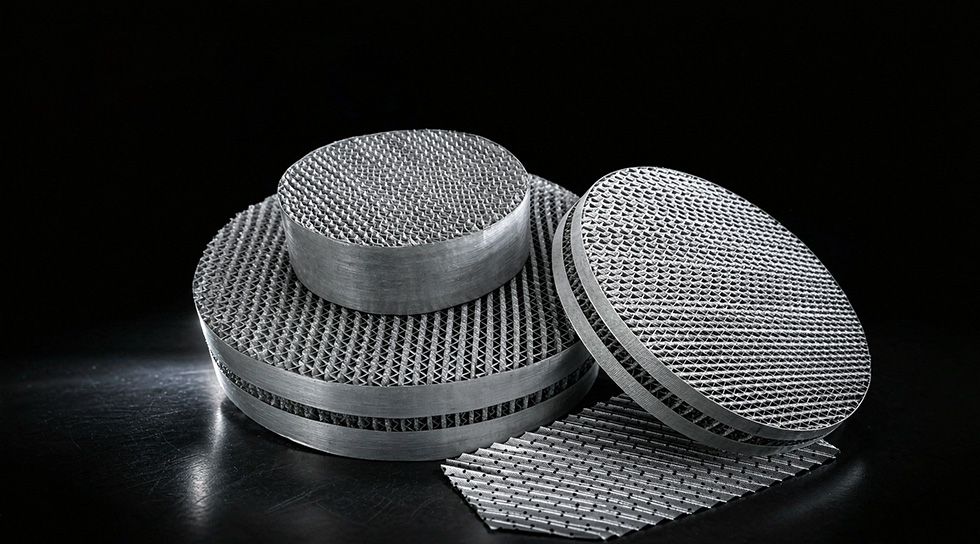

Figura 2: Malla de alambre tejido con ondulaciones tipo Y de 45°: la microestructura que proporciona HETP a tan solo 150 mm.
Todos los datos que se muestran a continuación son valores estándar de la industria para el empaquetado de malla de alambre SS304/316L. FXSINO fabrica según la identificación de su torre con alturas de segmento de 50 a 200 mm por disco:
| Modelo | Superficie (m²/m³) | Fracción de vacío (%) | HETP típico (mm) | ΔP (kPa/etapa) | Factor F (Pa0,5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95.0 | 250–400 | 0,2–0,3 | 2,0–2,5 |
| 350Y | 350 | 93.0 | 180–280 | 0,15–0,25 | 1,8–2,3 |
| 500Y | 500 | 90.0 | 120–200 | 0,1–0,2 | 1,5–2,0 |
| 700Y | 700 | 85.0 | 80–150 | 0,08–0,15 | 1,2–1,8 |
Datos recopilados a partir de las hojas de datos de empaques estructurados de malla metálica estándar de la industria. HETP y ΔP varían con la carga de líquido/vapor. Sustituir por los valores medidos por FXSINO antes de su publicación.
El relleno de malla metálica está disponible en una amplia gama de metales. La selección sigue la misma lógica de corrosión que otros componentes internos de la torre; consulte nuestra Guía de embalaje estructurado 304 vs 316L Para conocer los umbrales detallados:
| Material | Resistencia a la corrosión | Temperatura máxima | Mejores aplicaciones | Costo relativo |
|---|---|---|---|---|
| SS304 | Bueno (sin cloruro) | 450°C | Compuestos orgánicos, disolventes, fracciones no corrosivas | Base |
| SS316L | Excelente (resistente al cloruro) | 450°C | Industria farmacéutica, disolventes clorados, fracciones ácidas | +15–25% |
| Cobre/Latón | Bueno (no oxidante) | 200°C | Recuperación de disolventes, servicio antiestático | +20–30% |
| Níquel / Monel | Excelente (cáustico, HF) | 500°C | Destilación cáustica, fluorocarbonos | +100–150% |
| Hastelloy C-276 | Superior (ácido fuerte/cloruro) | 650°C | HCl, Cl2, servicio corrosivo severo | +200–300% |
Figura 3: Discos de malla metálica SS304 (izquierda) frente a SS316L (derecha): ambos ofrecen una eficiencia idéntica; el 316L añade inmunidad al cloruro.
| Factor | Malla metálica (Esta página) | Placa perforada (Página de destilación) |
|---|---|---|
| HETP | 150–400 mm (excelente) | 400–600 mm (bueno) |
| Capacidad de inundación | Bajo (F 1,5–2,5) | Alto (F 2,5–3,5) |
| Coste por m³ | Más alto (gasa tejida) | Parte inferior (hoja estampada) |
| Lo mejor para | Separación de precisión, vacío, sensible al calor | Absorción de alto rendimiento, destilación general |
Figura 4: Discos de malla de alambre 500Y apilados en una columna de destilación al vacío de 0,8 m de diámetro interno con colector y redistribuidor de líquidos entre secciones.
P: ¿Cuál es la diferencia entre el relleno estructurado de malla de alambre y el de placas perforadas?
A: La malla metálica (gasa) utiliza filamentos tejidos y ofrece una HETP de tan solo 150 mm, ideal para aplicaciones de precisión/vacío. La placa perforada utiliza láminas estampadas, ofrece el doble de capacidad de inundación, pero una HETP de 400–600 mm. Consulte la sección 4 anterior para ver la tabla comparativa completa.
P: ¿Se puede limpiar el empaque de malla de alambre in situ (CIP)?
R: Sí, pero con precaución. La gasa fina atrapa las partículas con mayor facilidad que los rellenos de placas. Utilice bolas de pulverización de baja presión (2-3 bar) y verifique el drenaje. Para la incrustación de polímeros, se prefiere la inmersión química (con NaOH o disolvente) a la limpieza mecánica.
P: ¿Cuál es el plazo de entrega para tamaños personalizados?
A: Los modelos estándar 250Y/500Y en acero inoxidable SS304/316L se envían en 10-15 días. Las aleaciones personalizadas (Hastelloy, titanio) o los ángulos de corrugación no estándar (tipo X) requieren de 25 a 35 días. Cantidad mínima de pedido: 0,5 m³. Contáctenos con el ID de la torre, la altura de la base y las condiciones del proceso.
Envíenos el diámetro de su torre, la altura del lecho empaquetado, la presión de funcionamiento (especialmente si es al vacío) y la composición del fluido. Especificaremos el modelo óptimo (250Y/350Y/500Y/700Y), recomendaremos el grado del material y le proporcionaremos el material adecuado. redes de soporte, distribuidores de líquidos, y limitadores de cama para un paquete completo de torre.
