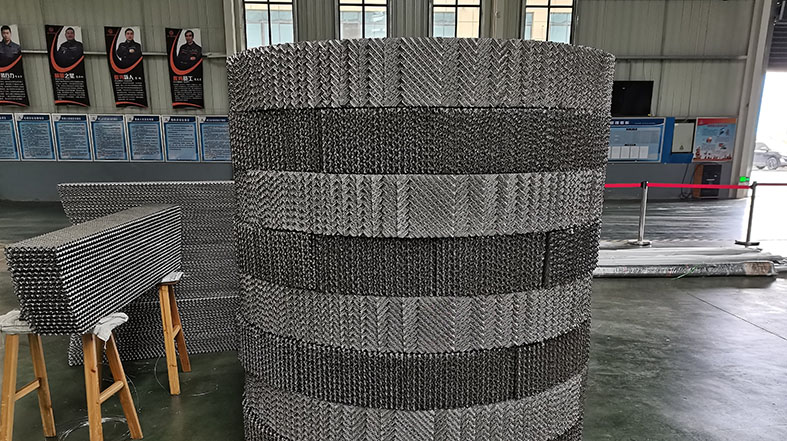

Figura 1: Empaque estructurado de malla de alambre metálico 500Y/700Y: segmentos de disco listos para la instalación en columna.
Informe del fabricante: FXSINO es un fabricante de empaquetaduras metálicas estructuradas que suministra los modelos 500Y y 700Y en acero inoxidable SS304, 304L, 316 y 316L. Estas empaquetaduras de alta superficie específica están diseñadas para la destilación al vacío, la separación termosensible y la rectificación de precisión, donde la baja caída de presión y el alto número de platos teóricos son fundamentales.
El empaquetamiento estructurado metálico es un dispositivo de transferencia de masa de alta eficiencia fabricado con láminas metálicas delgadas (típicamente de 0,1 a 0,2 mm de espesor) de acero inoxidable, acero al carbono, aluminio o titanio. Cada lámina se estampa con precisión y se ondula para formar canales con un ángulo fijo respecto al eje de la columna. Las láminas adyacentes se disponen con direcciones de ondulación opuestas, creando una red geométricamente ordenada de microcanales que elimina la canalización y el flujo en las paredes.
El 500Y y 700Y Los modelos pertenecen a la familia de empaques de alta superficie específica. La "Y" denota un ángulo de corrugación de 45°; el número indica la superficie específica nominal en m²/m³. En comparación con los empaques aleatorios, el empaque estructurado ofrece 4,5 veces la superficie específica de los anillos Pall con una caída de presión considerablemente menor.

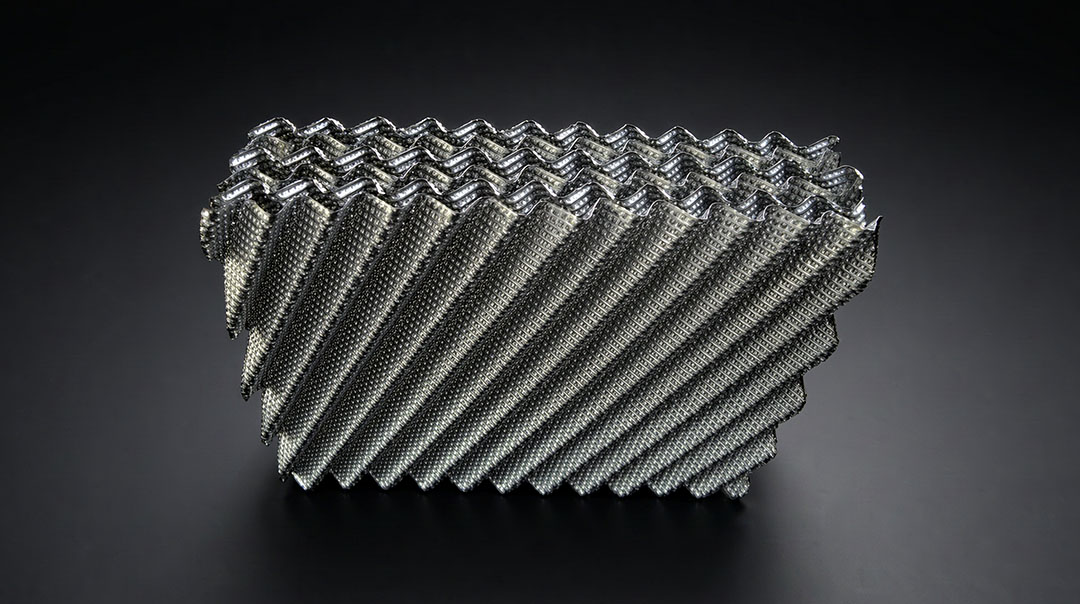

Figura 2: Las láminas corrugadas de 45° dispuestas con orientaciones opuestas crean microcanales uniformes.
Tanto el 500Y como el 700Y están disponibles como malla de alambre (para máxima humectabilidad y servicio de vacío) o placa perforada (para mayor resistencia mecánica y resistencia a la incrustación). Parámetros clave:
| Modelo | Corrugación Ángulo | Área específica (m²/m³) | Fracción de vacío (%) | Placas teóricas (por m) | Caída de presión (MPa/m) | HETP (mm) |
|---|---|---|---|---|---|---|
| 250Y (referencia) | 45° | 250 | 97–98 | 2,5–3,0 | 2–3 × 10-4 | 300–450 |
| 500Y | 45° | 500 | 90–95 | 4,5–5,5 | 3 × 10-4 | 200–300 |
| 700Y | 45° | 700 | 85–87 | 8–10 | 4,5–6,5 × 10-4 | 150–200 |
Datos recopilados a partir de las hojas de datos estándar de varios fabricantes. El modelo 500Y es el empaquetamiento estructurado de malla metálica más utilizado; el 700Y duplica el número teórico de platos por metro para una separación de ultraprecisión. Los modelos personalizados 450Y, 550Y(X) y 750Y están disponibles bajo pedido.
| Material | Condiciones de servicio | Aplicación típica |
|---|---|---|
| SS304 / 304L | Servicio general, sin cloruro | Rectificación de metanol, recuperación de etanol |
| SS316 / 316L | Ácido suave que contiene cloruro | Rectificación de ácido acético, recuperación de HCl, servicio de aminas |
| Acero inoxidable 321 | Resistencia a la oxidación a altas temperaturas | Unidades de reformado, columnas de vacío de alta temperatura |
| Duplex 2205 / Titanio | Fuerte corrosión + alta pureza | PTA, intermedios farmacéuticos |
| Acero carbono | Hidrocarburo no corrosivo | destilación atmosférica sensible al costo |
Todos los materiales están disponibles con certificados de prueba de fábrica (MTC) según la norma ASTM A240. Para una comparación detallada entre el acero inoxidable 304 y el 316L, consulte nuestra guía de materiales 304 vs 316L.

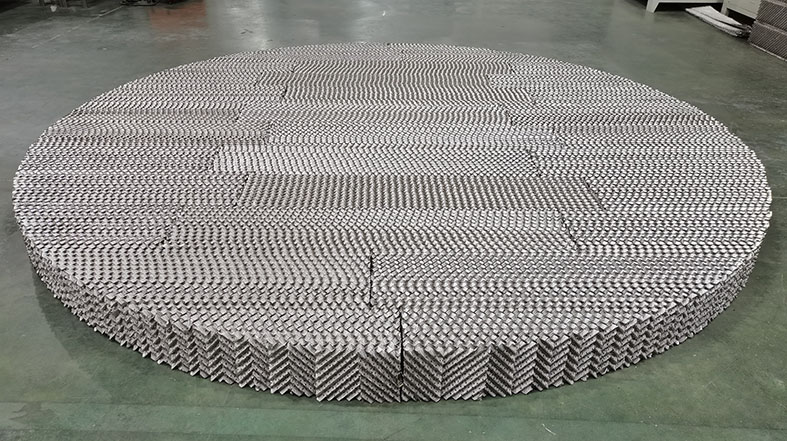

Figura 3: Las capas de relleno adyacentes se giraron 90° durante la instalación para garantizar una distribución uniforme del gas y el líquido.
P: ¿Cuándo debo especificar 700Y en lugar de 500Y?
A: Elija el modelo 700Y cuando su separación requiera de 8 a 10 platos teóricos por metro, generalmente para la separación de isótopos, la separación de isómeros o la obtención de productos químicos finos de ultra alta pureza. Para la destilación al vacío general de materiales termosensibles, el modelo 500Y ofrece el mejor equilibrio entre eficiencia y capacidad.
P: ¿Cuál es el diámetro mínimo de columna para 500Y/700Y?
A: Malla de alambre embalaje estructurado Funciona mejor en columnas de diámetro pequeño a mediano (normalmente DN100–DN1200). Para diámetros mayores, se recomienda el tipo de placa perforada (250Y/350Y) para controlar los costos de fabricación e instalación. Diseñamos cada disco de empaquetadura según el diámetro interior exacto de su torre.
P: ¿Pueden fabricar la torre según nuestros planos?
A: Sí. Como un embalaje estructurado Como fabricantes, fabricamos cada disco según el diámetro interior de su columna, la altura de la base y las especificaciones del material. Envíenos el plano de su torre y las condiciones del proceso, y le entregaremos discos de empaque listos para instalar con informes completos de inspección dimensional.
FXSINO fabrica empaquetaduras metálicas estructuradas 500Y y 700Y en configuraciones de malla metálica y placa perforada, con materiales SS304, 304L, 316, 316L, 321, dúplex y titanio. Capacidad de producción de hasta 1000 m³/mes. Cada pedido se envía con certificados de fábrica e informes de inspección dimensional.
