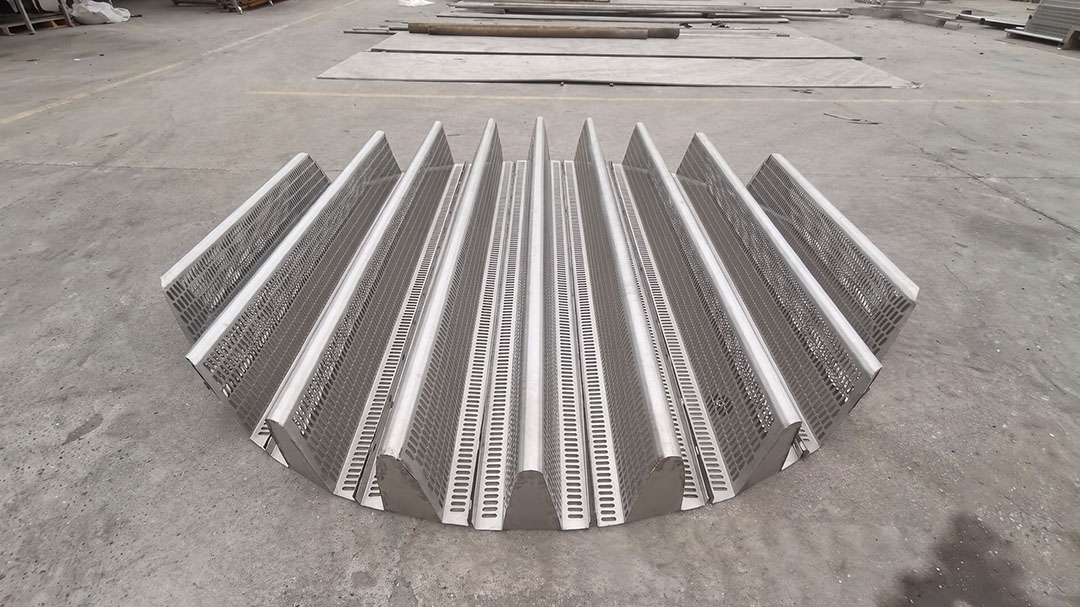

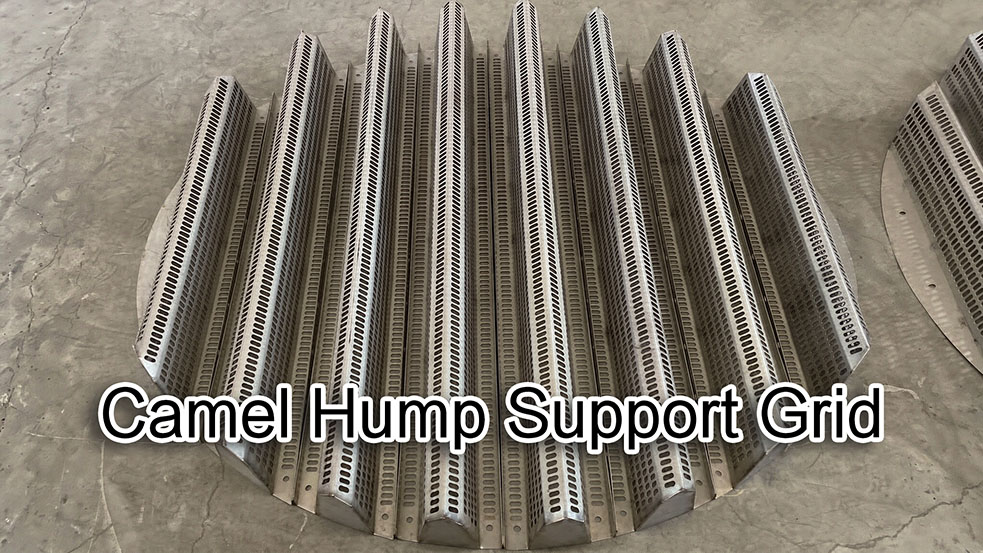

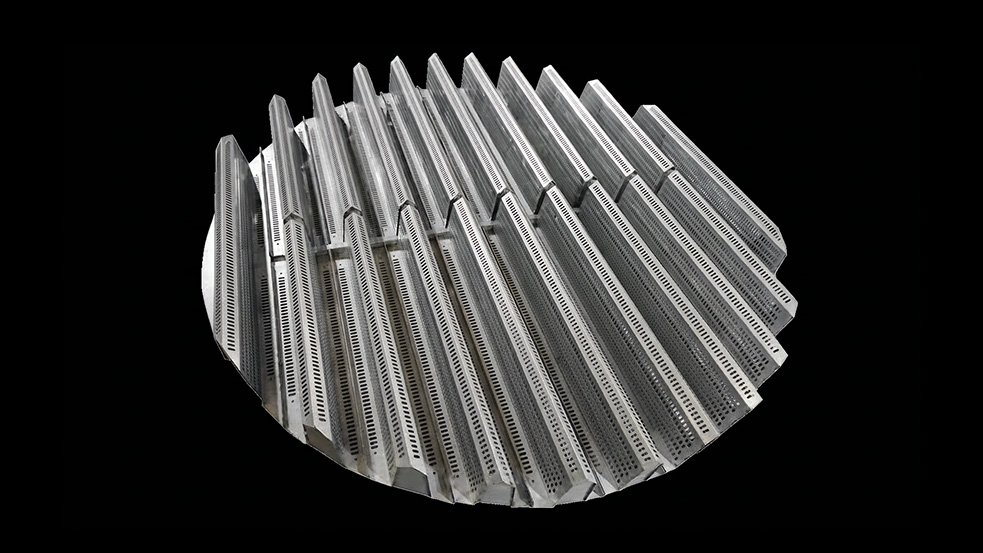

Figura 1: Rejilla de soporte con forma de joroba de camello: perfil arqueado continuo (ondulado) estampado en chapa de acero.
Alerta de ingeniería: La rejilla de soporte es la base de su lecho compactado. Un soporte defectuoso implica el colapso del lecho, el bloqueo del flujo de gas y una costosa parada. Las rejillas tipo joroba de camello (o lomo de camello) ofrecen más del 90 % de área abierta con una capacidad de carga excepcional, pero solo cuando se diseñan según las cargas específicas de su columna. Aquí tiene la información que necesita.

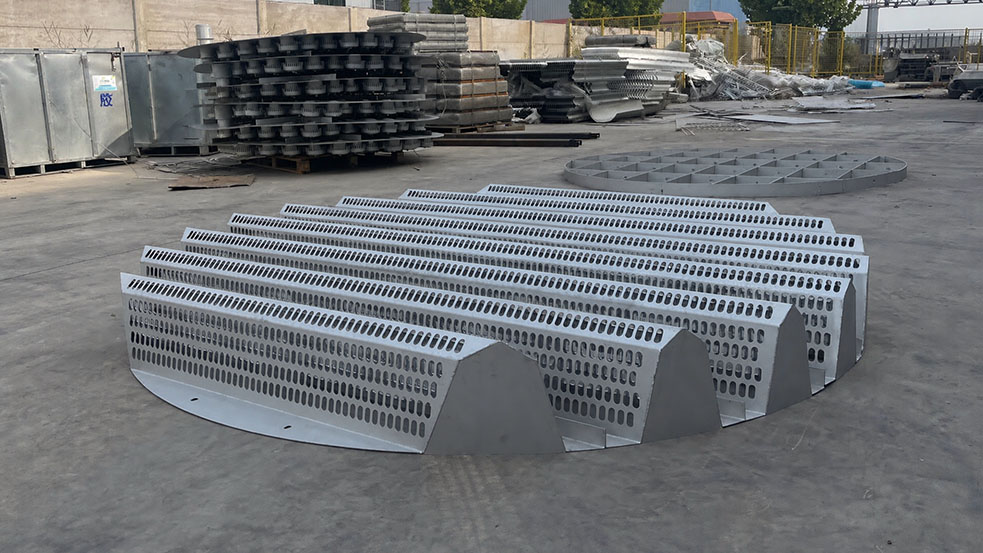

A rejilla de soporte de joroba de camello —también llamado soporte de lomo de camello— está fabricado con placas de acero estampadas en perfiles arqueados (ondulados) continuos. Las "jorobas" crean una sección estructural rígida, mientras que los espacios entre los arcos proporcionan una gran área abierta para el paso de gases y líquidos. A diferencia de las rejillas de barras planas, la geometría arqueada convierte cada nervadura en una viga portante.
Cada arco actúa como un pequeño puente: el perfil curvo transforma la carga vertical del lecho en fuerza de compresión a lo largo del arco, distribuyendo la tensión uniformemente sobre la pared de la torre en lugar de concentrarla en el centro. Por eso, una rejilla con forma de joroba de camello puede soportar una carga considerablemente mayor que una rejilla plana del mismo espesor de placa.
Figura 2: Dimensiones clave: altura del arco (H), espesor de la placa (t) y relación de área abierta.
| Parámetro | Rango típico | Nota de diseño |
|---|---|---|
| Área abierta | 90 – 95% | Minimiza la caída de presión a través del plano de soporte. |
| Altura del arco | 150 – 300 mm | Los arcos más altos soportan mayor carga, pero reducen la altura disponible de la cama. |
| Espesor de la placa | 3 – 6 mm | Impulsado por la carga de fondo calculada (véase la Sección 3). |
| Ancho del módulo | 300 – 500 mm | Debe pasar a través de la boca de acceso a la columna (normalmente DN500 o mayor). |
| Diámetro del orificio | 10 – 25 mm | Equilibrio entre el drenaje de líquidos y la reposición de material. |
| Diámetro de torre aplicable. | DN300 – DN6000 | El montaje modular abarca columnas de tamaño pequeño a muy grande. |
La capacidad de carga depende de tres variables: espesor de la placa, altura del arco y grado del material. La carga total del lecho incluye el peso del relleno, la retención de líquido y cualquier diferencial de presión en el lado del proceso.
Capacidad de carga típica según el espesor de la placa (SS316L, altura del arco 200 mm):
Factor de seguridad de diseño: Siempre especifique un factor de seguridad mínimo de 2,5 veces la carga operativa calculada. Las temperaturas superiores a 300 °C requieren una reducción de la capacidad de carga; consulte con nuestros ingenieros.
Figura 3: La rejilla tipo joroba de camello (izquierda) ofrece más del 90 % de área abierta frente al ~45 % de una rejilla de barras tradicional (derecha).
| Factor | Rejilla de joroba de camello | Cuadrícula de barras |
| Área abierta | 90 – 95% | 40 – 50% |
| Caída de presión | Mínimo (0,1–0,3 kPa típico) | De moderado a alto |
| Redistribución de líquidos | Integrado (los valles arqueados recogen y vuelven a gotear) | Ninguno (requiere recolector independiente) |
| Capacidad de carga | Alto (el arco actúa como viga) | Moderado |
| Riesgo de incrustaciones | Valles bajos (con drenaje propio) | Mayor (las superficies planas atrapan sólidos) |
Paso 1 — Calcular la carga de cama: Densidad aparente del relleno × altura del lecho × área de la torre + retención de líquido (normalmente del 5 al 15 % del volumen del relleno). Para un relleno 500Y, se espera una densidad de aproximadamente 7,2 kg/m² por mm de altura del lecho.
Paso 2: Verificar el acceso a la boca de acceso: El ancho del módulo debe ser ≤ diámetro interior de la boca de inspección menos 50 mm de holgura. Boca de inspección estándar DN500 → ancho máximo del módulo 450 mm.
Paso 3: Comprobar las condiciones del proceso: Las temperaturas superiores a 300 °C requieren una placa más gruesa o una aleación mejorada. El servicio de vacío requiere una entrada de gas suave (el perfil con joroba minimiza la pérdida de entrada).
Paso 4 — Comparar con el índice de corrosión: Misma aleación que su empaque. Consulte nuestra guía 304 vs 316L para conocer los umbrales de cloruro.

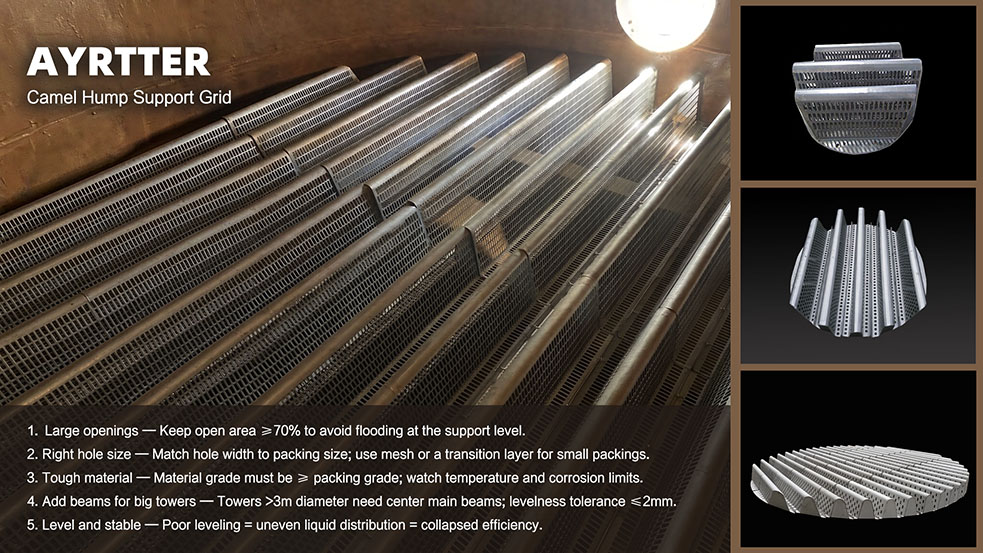

Figura 4: Instalación de módulos de rejilla tipo joroba de camello a través de una boca de acceso DN500.
| Modo de fallo | Causa | Prevención |
| Deformación permanente | Sobrecarga o fluencia por alta temperatura | Aplicar un factor de seguridad de 2,5×; reducir la potencia para T > 300 °C. |
| Caída del embalaje | El diámetro del orificio es demasiado grande para el tamaño del embalaje. | Agujero máximo = 60% del espacio entre las ondulaciones del embalaje |
| Derivación de gas | Brechas entre módulos y shell | Soldar las tiras de sellado perimetral durante la instalación. |
| Perforación por corrosión | Sustancias corrosivas concentradas en los valles. | Especifique la misma aleación que el empaque; asegure el drenaje. |
La rejilla en forma de joroba de camello se ubica en la base del lecho empacado. Sobre ella se encuentra el relleno, y sobre este, el distribuidor de líquido. Los valles arqueados de la rejilla recogen el líquido de forma natural y actúan como un redistribuidor rudimentario, lo cual resulta especialmente útil al combinarse con un relleno estructurado de placas perforadas, que proporciona una redistribución lateral a través de las perforaciones. Para obtener una descripción completa de la selección del relleno, consulte nuestra guía de 5 factores.
Figura 5: Ensamblaje completo de los componentes internos de la torre: rejilla en forma de joroba de camello en la parte inferior, relleno estructurado en el medio, distribuidor de líquido en la parte superior.
P: ¿Puede una rejilla con forma de joroba de camello reemplazar un colector de líquidos independiente?
R: En muchos casos, sí. Los valles arqueados recogen el líquido y lo gotean sobre el lecho inferior, proporcionando una redistribución básica. Sin embargo, para columnas altas (> 6 m de altura del lecho) o una distribución muy desigual, se requiere un sistema específico. colector y redistribuidor de líquidos Todavía se recomienda en niveles intermedios.
P: ¿Cómo puedo evitar que el material de embalaje se caiga por los agujeros de la rejilla?
A: El diámetro máximo de los orificios no debe exceder el 60 % del espaciado de las ondulaciones del empaque. Para 250Y (espaciado ~25 mm), los orificios deben ser ≤ 15 mm. Para 500Y (espaciado ~12 mm), los orificios deben ser ≤ 7 mm. Podemos suministrar una malla superpuesta si es necesario.
P: ¿Cuál es la temperatura máxima para las rejillas de joroba de camello de SS316L?
A: El acero inoxidable SS316L conserva su resistencia total hasta aproximadamente 425 °C. Por encima de esa temperatura, la deformación por fluencia se vuelve significativa; recomendamos Duplex o Inconel 625 para servicio continuo por encima de 450 °C.
FXSINO suministra rejillas de soporte tipo joroba de camello con cálculos mecánicos completos, certificados de fabricación de materiales (MTC según ASTM A240) y componentes internos de torre compatibles. Envíenos la identificación de su torre, la altura de la base y las condiciones del proceso; diseñaremos la solución adecuada.
Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558
