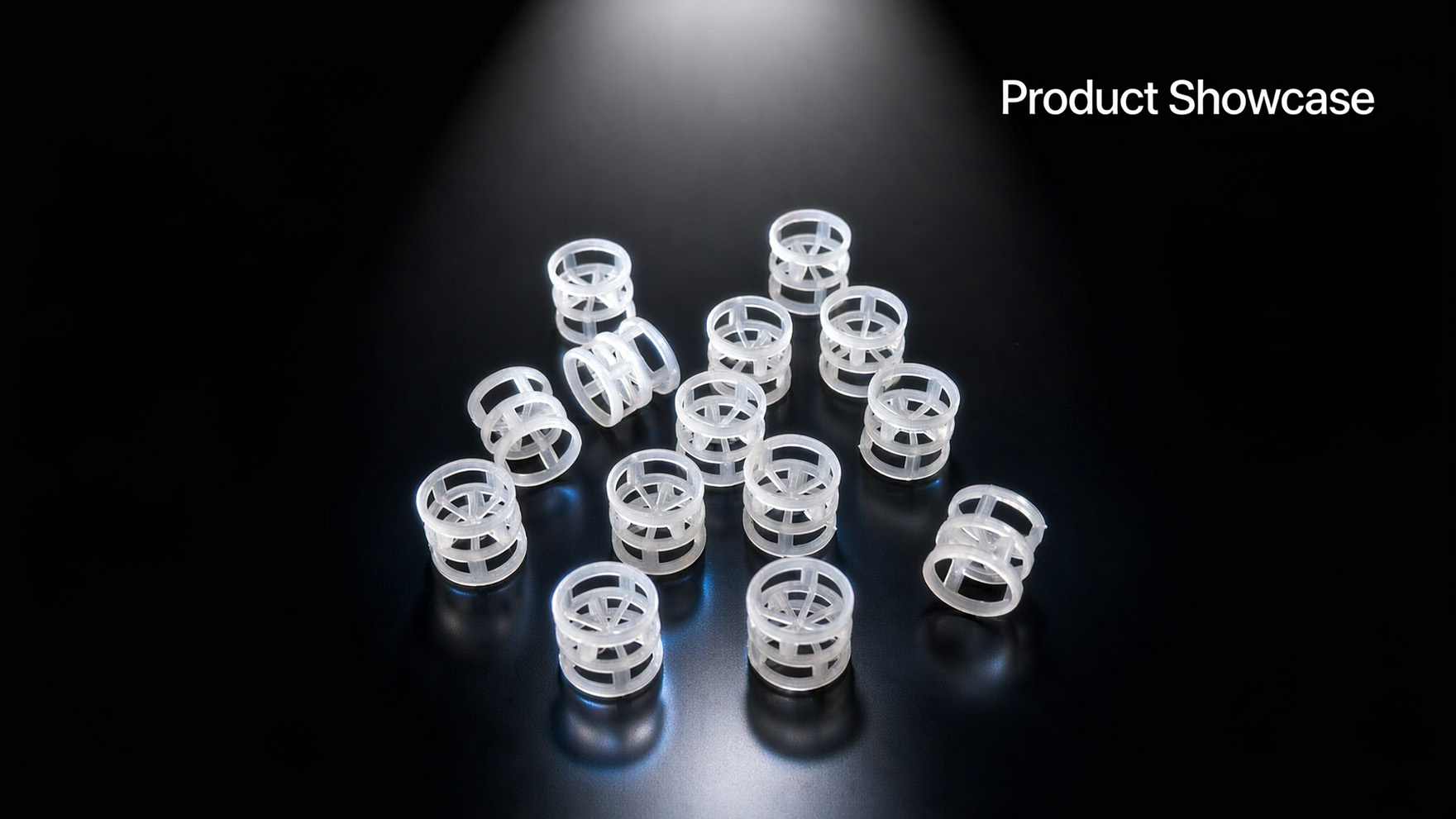

Figura 1: Anillos Pall de plástico: variantes de PP, RPP, CPVC y PVDF para absorción y depuración en ambientes corrosivos.
Informe técnico: Cuando su torre opera por debajo de 100 °C y maneja corrientes acuosas corrosivas, las juntas metálicas son excesivas y, además, se corroerán. Los anillos Pall de plástico en PP, RPP, CPVC y PVDF ofrecen fracciones de vacío superiores al 90 %, baja caída de presión e inmunidad total a la corrosión a un costo mucho menor. Aquí encontrará la especificación completa.
El anillo Pall es el relleno de torre aleatoria más utilizado en el mundo. Evolucionó a partir del anillo Raschig: conservando la forma cilíndrica (la altura es igual al diámetro), su pared está perforada con dos filas de ventanas, y las pestañas resultantes se doblan hacia adentro, hacia el centro. Este sencillo cambio geométrico transforma el rendimiento: las ventanas crean superficies de humectación internas y abren vías de gas que eliminan la canalización severa y la alta caída de presión que afectan a los anillos Raschig convencionales.
Cuando se moldea a partir de termoplásticos (PP, RPP, PVC, CPVC, PVDF), el anillo Pall se convierte en un empaque aleatorio ligero, resistente a la corrosión y económico, adecuado para la absorción, el lavado, el enfriamiento y la eliminación de líquidos y gases corrosivos no oxidantes.

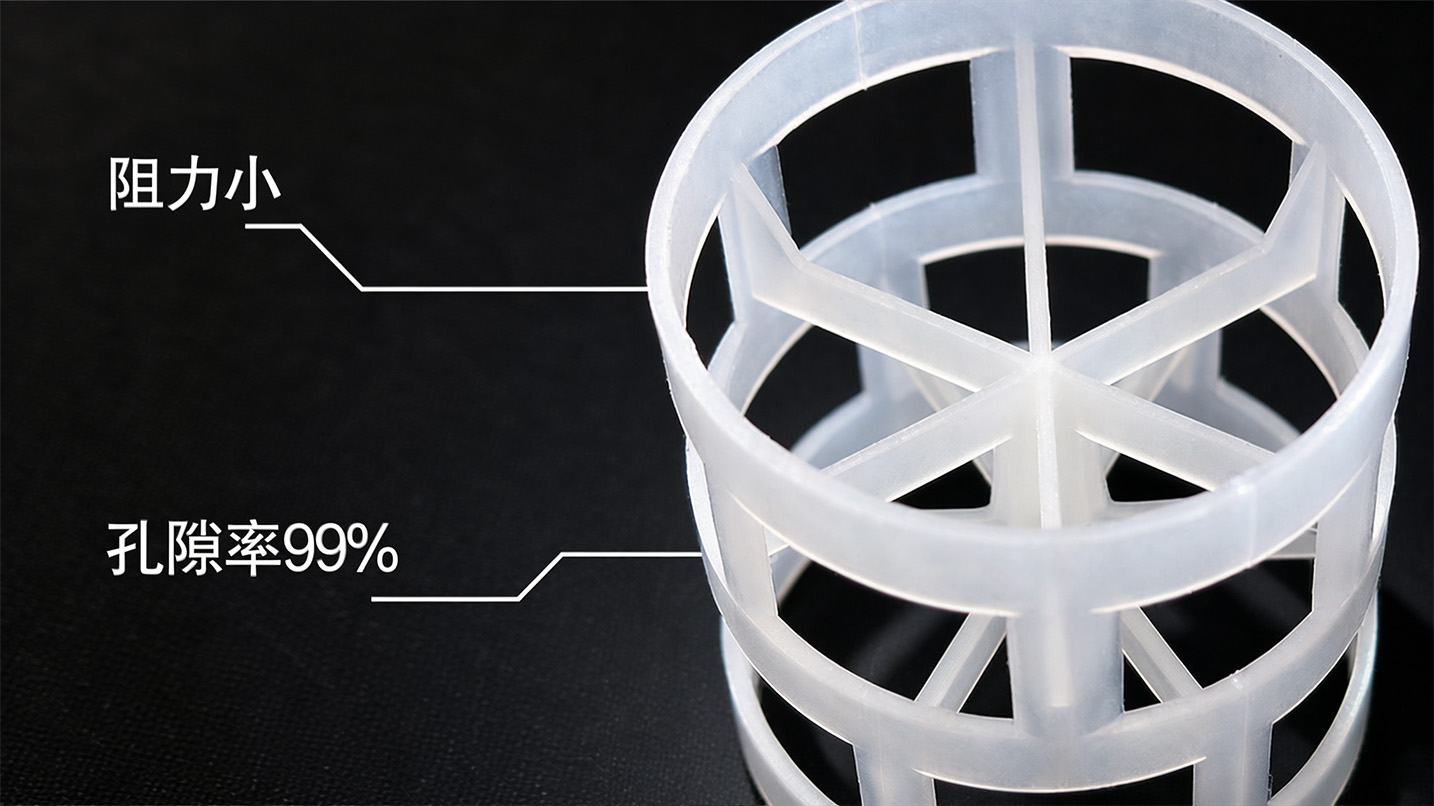

Figura 2: Las ventanas perforadas y los dedos doblados hacia adentro crean superficies internas humectables y abren vías para el paso de gases.
Los siguientes datos se aplican a los anillos Pall de PP estándar. Otros materiales (RPP, PVC, CPVC, PVDF) comparten las mismas dimensiones geométricas, y la densidad aparente varía según la densidad del polímero.
| Dimensiones D×H×T (mm) | Superficie (m²/m³) | Fracción de vacío (%) | Cantidad a granel (piezas/m³) | Densidad aparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 1.0 | 299 | 90.0 | 214.000 | 105 |
| 25 × 25 × 1,2 | 219 | 93.4 | 51.900 | 75 |
| 38 × 38 × 1,4 | 146 | 94.5 | 13.800 | 68 |
| 50 × 50 × 1,5 | 109 | 94.9 | 6.500 | 56 |
| 76 × 76 × 2,6 | 71 | 95.1 | 1.830 | 52 |
Datos recopilados a partir de fichas técnicas estándar del sector (valores geométricos; la densidad aparente mostrada corresponde al PP y varía según la densidad del material). Tamaños personalizados (10/13/89/100 mm) y espesores de pared disponibles bajo pedido.
Elegir el polímero adecuado es la decisión más importante. El material incorrecto se deformará, agrietará o lixiviará; utilice esta tabla para encontrar la composición química y la temperatura adecuadas:
| Material | Temperatura máxima (continua) | Densidad (g/cm³) | Resistencia química | Aplicación típica |
|---|---|---|---|---|
| PP (Polipropileno) | 100°C | 0,89–0,91 | Excelente para uso general. | Tratamiento de agua, lavado general, refrigeración |
| RPP (PP reforzado) | 120°C | 0,95–1,05 | Mayor resistencia, conserva su forma. | Lavado alcalino en caliente, lechos más profundos |
| PVC (cloruro de polivinilo) | 60°C | 1,38–1,45 | Ácidos fuertes (H2SO4, HCl) | Absorción de cloro-álcali, HCl (baja temperatura) |
| CPVC (PVC clorado) | 90°C | 1,45–1,58 | Ácidos calientes y medios oxidantes | Lavado de gases ácidos calientes, FGD |
| PVDF (Kynar) | 150°C | 1,75–1,78 | Superior (halógenos, HF, disolventes) | Cloro, HF, ultrapuro, semiconductores |

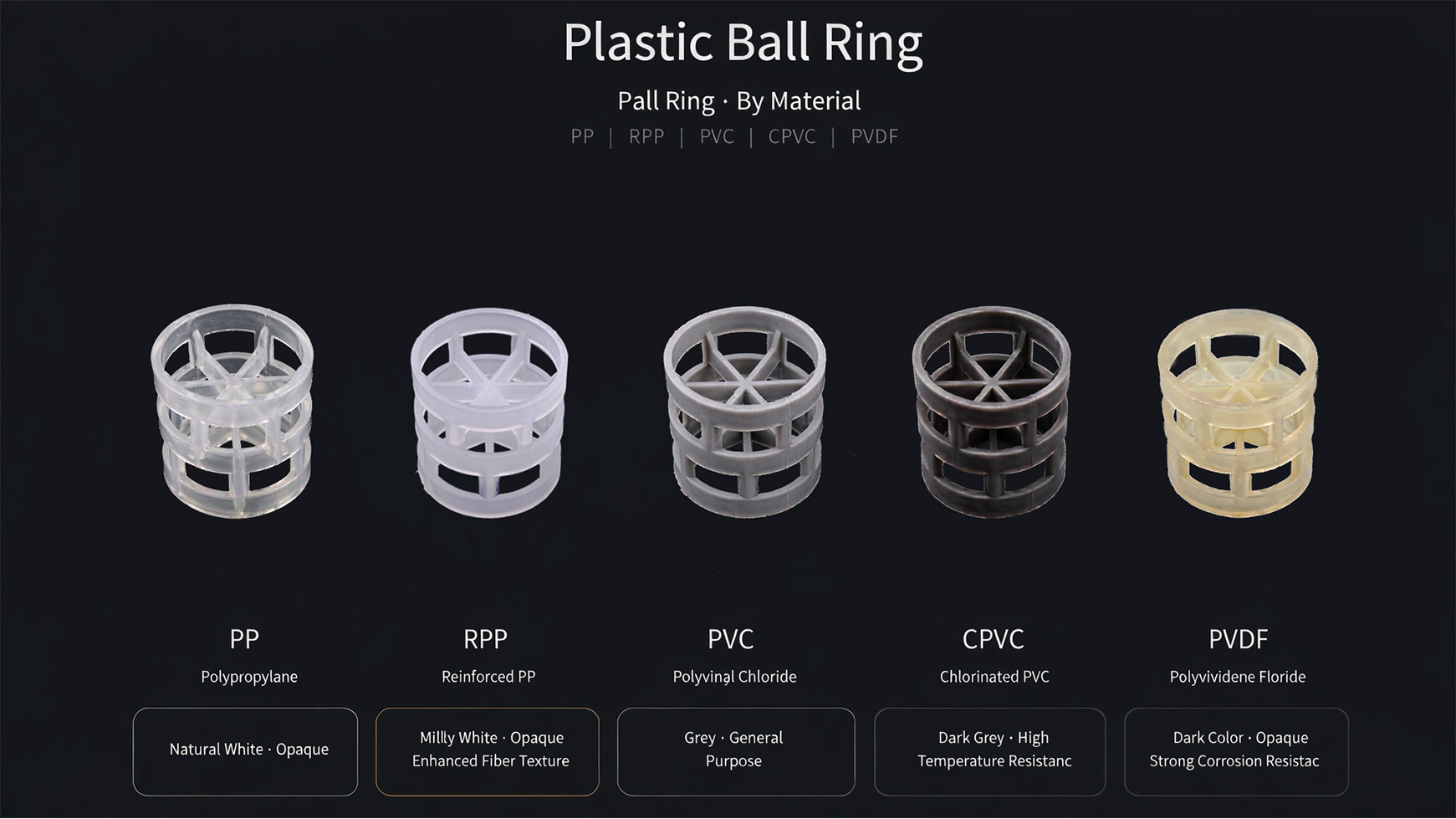

Figura 3: Selección de materiales: PP/RPP blanco, PVC/CPVC gris y PVDF opaco para aplicaciones en entornos agresivos.
Figura 4: Anillos Pall de plástico (PP) instalados en un depurador de gases ácidos para HCl y SO2 absorción.
| Factor | Plástico | Metal (SS316L) | Cerámico |
|---|---|---|---|
| Temperatura máxima | 60–150 °C | ~400°C | ~800°C |
| Resistencia a la corrosión | Excelente | Moderado | Bueno (ácido) |
| Densidad aparente (kg/m³) | 52–105 | ~400 | ~700 |
| Costo relativo | Bajo | Alto | Medio |
| Lo mejor para | Agua corrosiva, de baja a media temperatura | Alta temperatura, hidrocarburos | Alta temperatura, ácido fuerte |
P: ¿Qué material debo elegir para la absorción de gas HCl?
A: Para HCl diluido a temperatura ambiente, el PP es la opción más económica. Para HCl concentrado o caliente, utilice CPVC (hasta 90 °C) o PVDF (hasta 150 °C). El PVC también es excelente, pero su uso está limitado a 60 °C. Consulte nuestra guía de selección de materiales para conocer los límites de cloruro.
P: ¿Pueden los anillos Pall de plástico soportar el contacto con sosa cáustica caliente (NaOH)?
A: El PP y el RPP resisten bien la sosa cáustica hasta sus límites de temperatura (100 °C y 120 °C, respectivamente). Evite el PVC y el CPVC en álcalis fuertes, ya que se degradan. Para NaOH concentrado caliente a temperaturas superiores a 120 °C, considere el uso de empaquetaduras metálicas o cerámicas.
P: ¿Cuánto material de embalaje necesito para mi torre?
A: Cantidad (unidades) = Área de la sección transversal de la torre × Altura de la base × Cantidad a granel (de la tabla). Ejemplo: una torre de 2 m de diámetro interior con una base de 3 m de altura de anillos de PP de 38 mm: π × 1,0² × 3 × 13 800 ≈ 130 100 unidades. Contáctenos con las dimensiones de su torre para obtener un presupuesto preciso.
FXSINO suministra anillos Pall de plástico en PP, RPP, PVC, CPVC y PVDF en todos los tamaños estándar (16/25/38/50/76 mm), con la opción de PP reforzado con carbono para aplicaciones antiestáticas. Todos los pedidos incluyen certificados de materiales e informes de inspección dimensional. También suministramos rejillas de soporte y distribuidores de líquido compatibles para la instalación de torres completas.
