Empaquetado estructurado para destilación: 250Y/500Y/700Y en SS304 y 316L, bajo ΔP

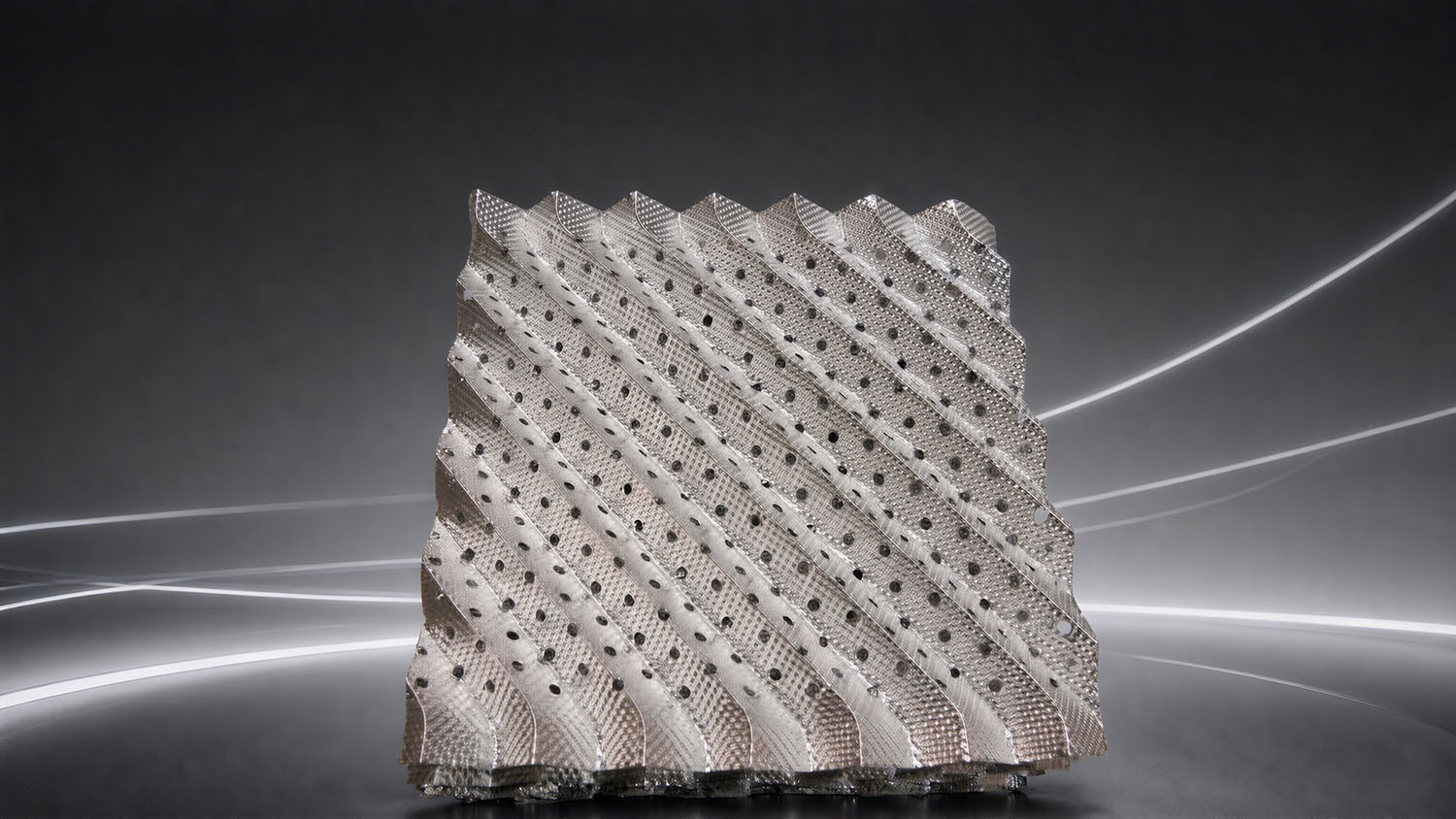

Informe técnico: Cuando su columna de destilación requiere una HETP inferior a 400 mm y una caída de presión inferior a 0,2 kPa por etapa teórica, el relleno aleatorio alcanza su límite. El relleno estructurado con láminas corrugadas a 45° (tipo Y) o 30° (tipo X) proporciona una transferencia de masa predecible, una distribución uniforme del líquido y la menor ΔP por etapa de cualquier componente interno de la torre, lo cual es fundamental para la destilación al vacío, donde cada milibar de pérdida de presión reduce la eficiencia de separación.

Ventajas de rendimiento sobre el empaquetamiento aleatorio

• HETP inferior: 150–400 mm frente a 500–800 mm para el empaquetamiento aleatorio: se necesitan menos etapas teóricas para la misma separación, lo que reduce la altura de la columna.
• Caída de presión ultrabaja: 0,1–0,5 kPa por etapa teórica frente a 0,5–1,5 kPa para bandejas, esencial para la destilación al vacío (por ejemplo, desodorización de aceite comestible a 3–5 mbar).
• Sin canalización: La geometría ordenada fuerza un contacto uniforme entre el vapor y el líquido en el 100% de la sección transversal de la torre.
• Expansión predecible: Los datos de rendimiento de las columnas de prueba de 50 mm se extrapolan directamente a las torres industriales de 5 m, sin la incertidumbre de escalado debida al empaquetamiento aleatorio.
• Alto índice de reducción de potencia: Mantiene la eficiencia hasta un 30-40% de su capacidad de diseño, a diferencia de las bandejas que gotean con cargas bajas.

• • Destilación al vacío: Desodorización de aceites comestibles, concentración de vitamina E, anhídrido ftálico: cada mbar de ΔP reduce la pureza del producto final.
• • Destilación atmosférica: Fraccionamiento de petróleo crudo, recuperación de solventes, separación de etanol/agua.
• • Productos químicos finos y farmacéuticos: Intermediarios termosensibles que requieren un tiempo de residencia corto y un control preciso de la temperatura.
• • Destilación criogénica: Separación de aire (O₂/N₂/Ar) donde un ΔP bajo y una alta eficiencia son obligatorios.
• • Absorbentes y despojadores: CO₂ captura, tratamiento con aminas, eliminación de agua ácida (cruce de aplicaciones de empaquetamiento aleatorio).

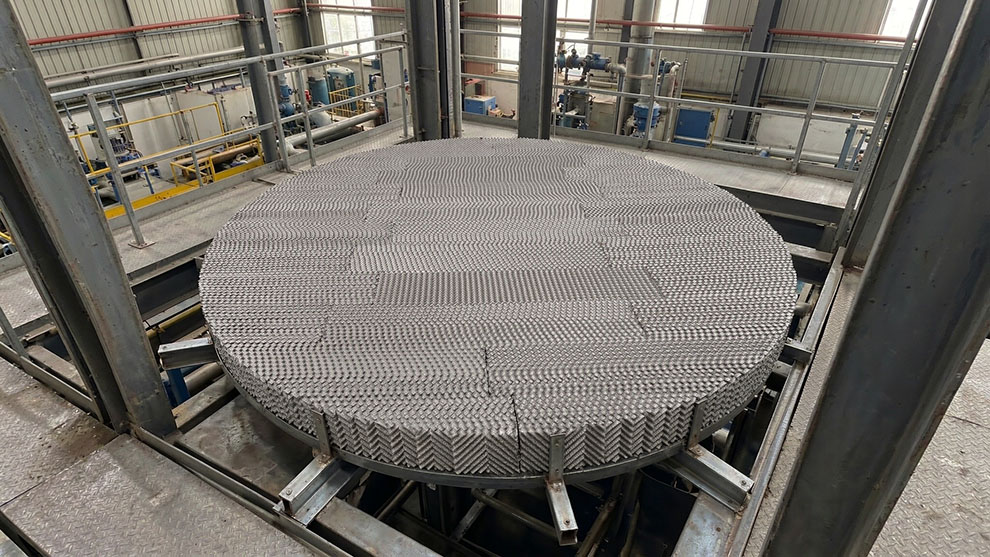

• Red de soporte: Utilice un rejilla de soporte de joroba de camello Clasificado para carga de lecho compactado + empuje hidráulico. Abertura de rejilla ≤ 15 mm para retener los elementos de relleno.
• Arrasamiento: Cada elemento de empaque debe estar nivelado con una tolerancia de ± 1°. Utilice un nivel de burbuja en el borde superior de cada elemento. Un empaque inclinado provoca una distribución irregular.
• Rotación: Alterna las capas con una rotación de 90°. Marca cada elemento con flechas de orientación antes de introducirlo en la columna.
• Distribución de líquidos: Fundamental para el empaquetamiento estructurado: compuestos de distribución irregular en cada capa. Utilice un sistema de alto rendimiento. distribuidor de líquidos (densidad de riego objetivo ≥ 80 puntos/m²).
• Limitador de cama: Instalar un placa de sujeción para evitar que el empaque se levante durante los picos de presión o el funcionamiento al vacío.

P: ¿Qué modelo debo elegir para la destilación al vacío a 10 mbar?

A: Para servicio de vacío por debajo de 50 mbar, se recomienda 500Y o 700Y. La mayor superficie compensa la baja densidad del gas, y la baja ΔP por etapa mantiene la máxima pureza del producto. Las variantes de malla metálica (500Y-WG) ofrecen una HETP entre un 20 % y un 30 % superior si el presupuesto lo permite.

P: ¿Puedo adaptar una columna de platos existente con un relleno estructurado?

R: Sí. Retirar las bandejas e instalar un relleno estructurado suele aumentar la capacidad entre un 20 % y un 40 % y reducir la ΔP entre un 50 % y un 70 %. Deberá instalar una nueva rejilla de soporte, un distribuidor de líquido y un limitador de lecho. Contáctenos para una evaluación de viabilidad de la modernización.

P: ¿Cómo puedo evitar la mala distribución en el empaquetamiento estructurado?

A: Utilice un distribuidor de líquido de alta calidad con ≥ 80 puntos de riego por m² y distribución de flujo uniforme (± 5%). Para lechos de más de 4–6 m de altura, instale coleccionistas y redistribuidores a alturas intermedias. Nivele cada elemento de empaquetadura a ± 1°.

Especifique el empaquetamiento estructurado para su columna de destilación.

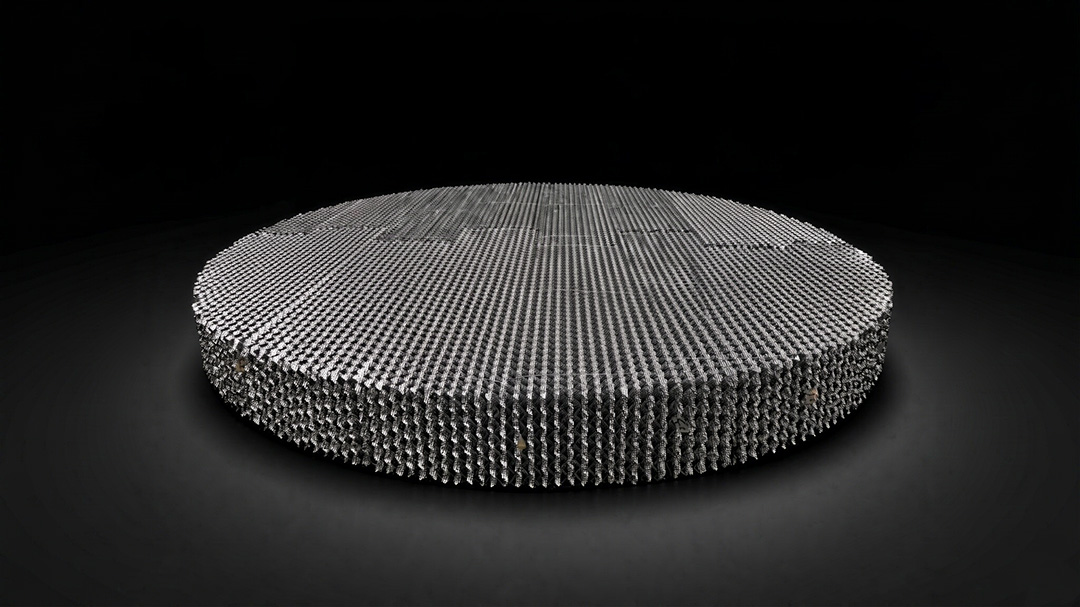

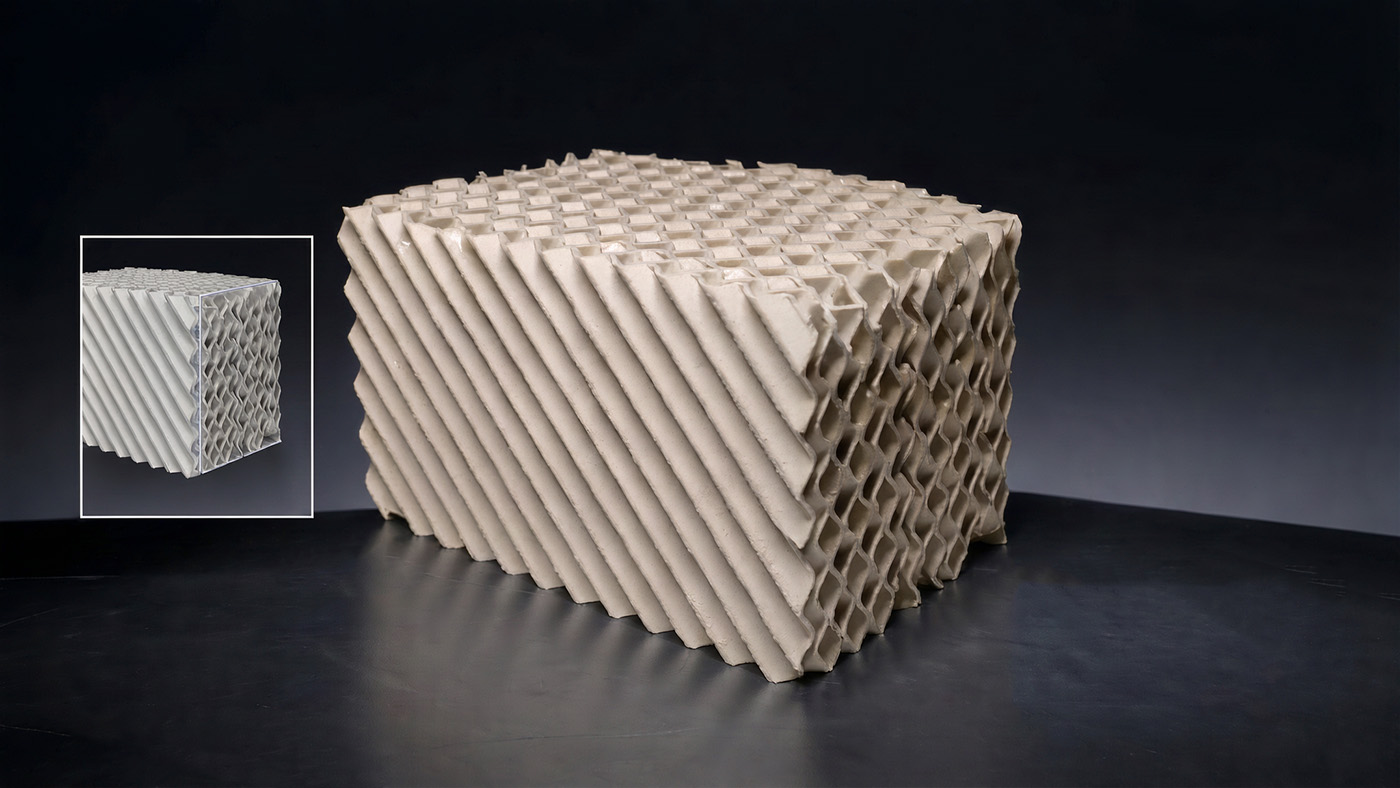

FXSINO fabrica embalajes estructurados de chapa ondulada y malla metálica en todos los modelos estándar (250Y/350Y/500Y/700Y) y materiales (SS304, SS316L, Duplex 2205, Titanio, Hastelloy). Cada elemento se corta con láser y se pliega mediante CNC para una precisión dimensional. Suministramos paquetes completos de torres, incluyendo redes de soporte, distribuidores de líquidos, y limitadores de camaEnvíenos el ID de su columna, la presión de operación y las especificaciones de separación para obtener una recomendación personalizada.
