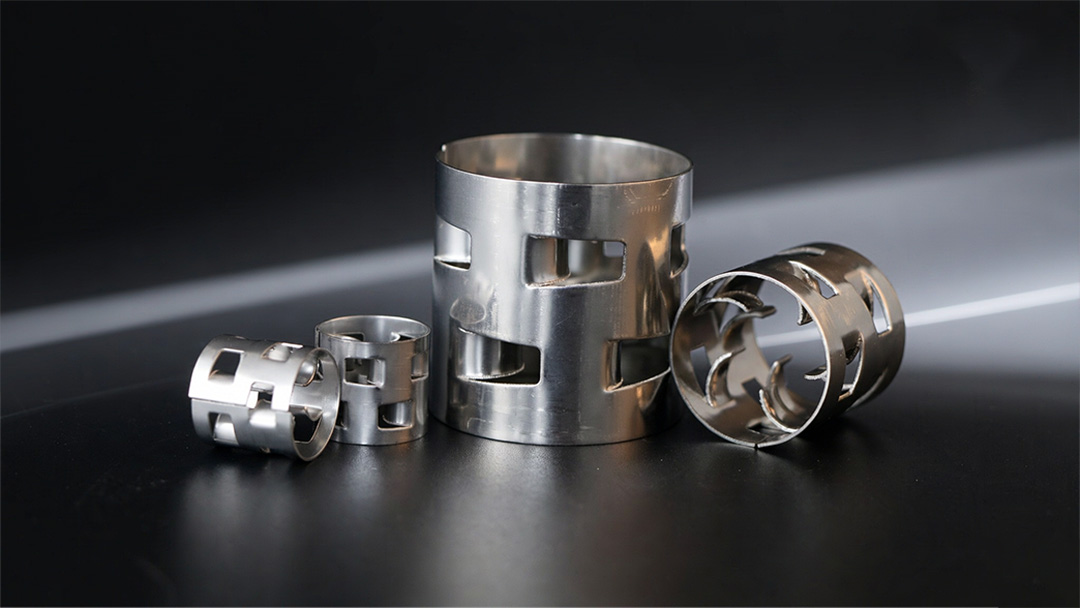

Figura 1: Anillo Pall de acero inoxidable: cuerpo cilíndrico con ventanas estampadas y dedos curvados hacia adentro.
Alerta de ingeniería: Cuando la columna opera a temperaturas superiores a 100 °C, al vacío o al manejar hidrocarburos y gases a alta presión, los empaques de plástico se deforman o fallan. Los anillos Pall de acero inoxidable ofrecen fracciones de vacío superiores al 95 %, una baja caída de presión y la resistencia mecánica necesaria para soportar lechos profundos, el estándar de la industria para destilación y lavado de gases.
El anillo Pall es una evolución del clásico anillo Raschig. Si bien conserva la forma cilíndrica (la altura es igual al diámetro), su pared presenta dos filas de ventanas, y las lengüetas metálicas resultantes se doblan hacia el centro. Este sencillo cambio transforma el rendimiento: las ventanas crean superficies internas y conductos abiertos que mejoran drásticamente la distribución del líquido, la eficiencia de la transferencia de masa y el caudal, a la vez que reducen la caída de presión.
El estampado de los anillos a partir de tiras de acero inoxidable (en lugar de la fundición) les confiere una alta precisión dimensional, paredes delgadas y una resistencia mecánica constante, características todas ellas fundamentales para columnas industriales de gran tamaño.

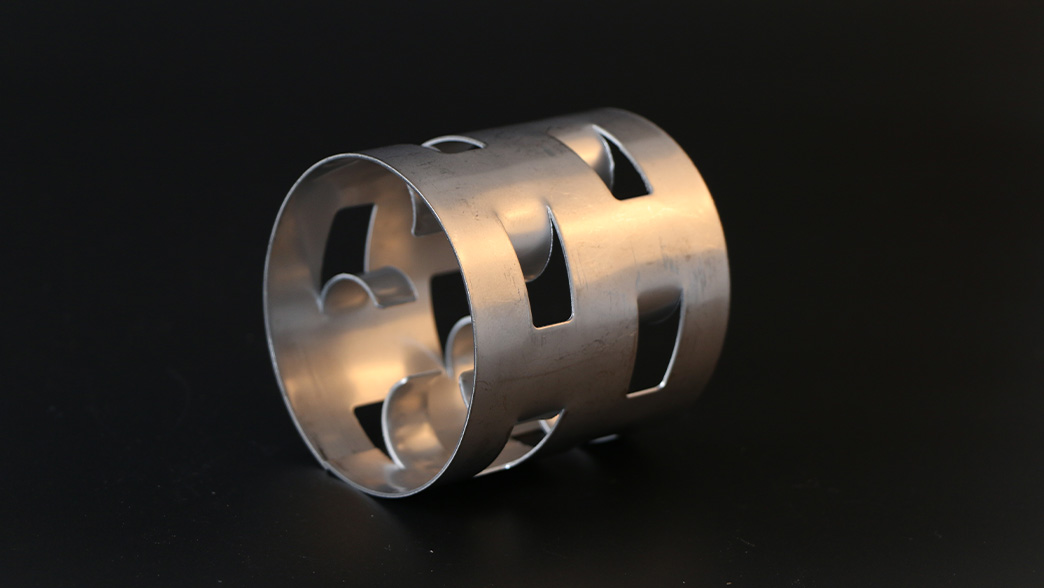

Figura 2: Las ventanas perforadas y los dedos doblados hacia adentro crean superficies internas humectables.
La tabla que aparece a continuación muestra los tamaños estándar basados en acero inoxidable SS304 y un espesor de pared de 0,3 a 1,2 mm. La densidad aparente varía según el grado del material y el espesor de la pared; los valores mostrados son solo de referencia.
| Dimensiones D×H×T (mm) | Superficie (m²/m³) | Fracción de vacío (%) | Cantidad a granel (piezas/m³) | Densidad aparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 0,3 | 362 | 94.9 | 214.000 | 396 |
| 25 × 25 × 0,5 | 219 | 95.0 | 51.940 | 393 |
| 38 × 38 × 0,6 | 146 | 95.9 | 15.180 | 318 |
| 50 × 50 × 0,8 | 109 | 96.0 | 6.500 | 314 |
| 76 × 76 × 1,2 | 71 | 96.1 | 1.830 | 308 |
Fuente de datos: recopilados a partir de hojas de datos estándar de la industria (SS304, valores teóricos de referencia; la densidad aparente real varía con el espesor de la pared). Se pueden solicitar tamaños personalizados (6/10/13/89/100 mm) y espesores no estándar.

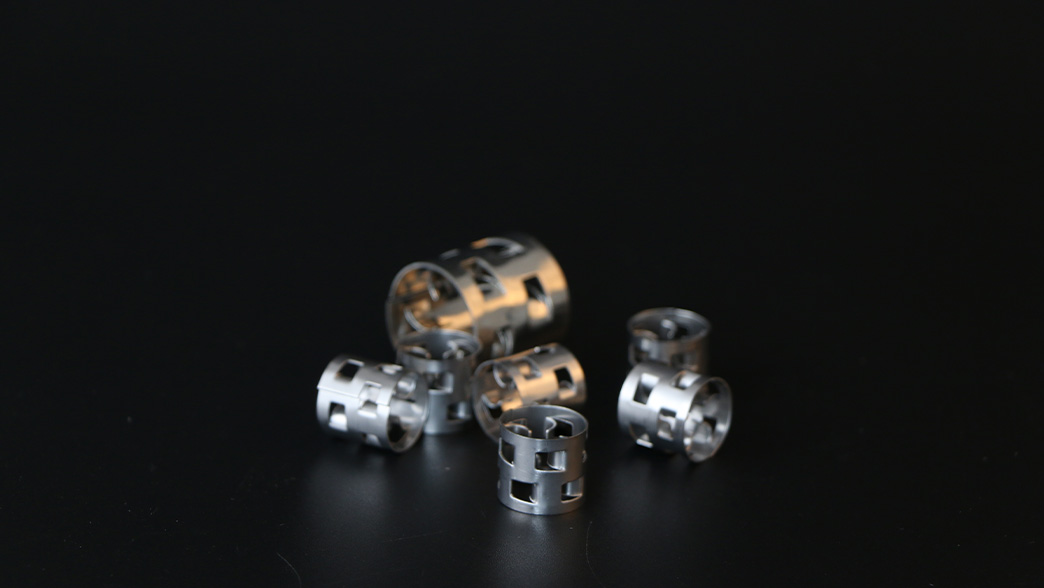

Figura 3: Selección de materiales: metal para altas temperaturas y presiones, plástico para la corrosión, cerámica para calor extremo.
| Material | Temperatura de servicio | Aplicación típica |
|---|---|---|
| SS304 / 304L | Hasta ~400 °C | Limpieza de materia orgánica, fraccionamiento de hidrocarburos, servicio general |
| SS316 / 316L | Hasta ~400 °C | Absorción de gases ácidos, amina/CO2 servicio, corrientes que contienen cloruro |
| Acero carbono | Hasta ~350 °C | Servicio de hidrocarburos no corrosivos y sensible al costo |
| Duplex 2205 / 904L | Hasta ~300 °C | Alto contenido de cloruro/agua de mar, corrosión agresiva |
| Hastelloy / Titanio / Monel | Dependiente de la aleación | Corrosión severa, haluros, ácidos calientes |
Para un análisis más detallado de la decisión entre 304 y 316L, consulte nuestra guía de materiales 304 vs 316L. Los grados disponibles incluyen SS304, 304L, 316, 316L, 410, 2205 dúplex, 904L, además de acero al carbono y aleaciones especiales.
Los anillos Pall metálicos se especifican para servicios de separación, absorción y desorción, tanto a presión atmosférica como al vacío, donde minimizar la caída de presión es fundamental.

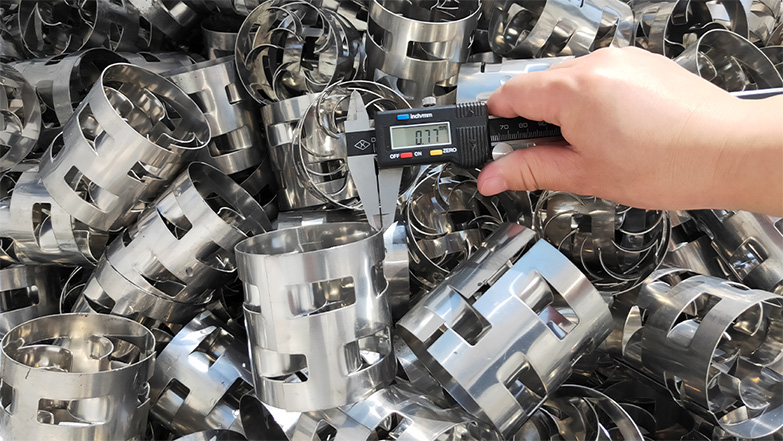

Figura 4: Anillos Pall de acero inoxidable siendo cargados en una columna de destilación.
P: ¿Cuándo debo elegir anillas Pall de metal en lugar de plástico?
A: Elija metal cuando la temperatura de operación supere los 100 °C, en vacío, a alta presión o con corrientes de hidrocarburos/orgánicas donde los plásticos se deforman o se hinchan. Para servicios corrosivos por debajo de 100 °C, los plásticos como el PP o el PTFE son más económicos.
P: ¿Cuánto material de embalaje necesito para mi columna?
A: Utilice la cantidad a granel de la tabla. Para una columna de 1,5 m de diámetro interior con una altura de base de 4 m y anillos de 38 mm: π × 0,75² × 4 × 15 180 ≈ 107 200 piezas. Contáctenos con el diámetro interior de su columna y la altura de la base para obtener un presupuesto preciso.
P: ¿Se pueden utilizar anillos Pall de acero inoxidable con embalajes estructurados?
R: Sí. Los anillos Pall metálicos aleatorios se utilizan a menudo en los lechos inferiores o superiores junto con el relleno estructurado, especialmente en renovaciones o cuando se requiere redistribución. Podemos diseñar un lecho híbrido para su columna.
FXSINO suministra anillos Pall de acero inoxidable en SS304, 304L, 316 y 316L en todos los tamaños estándar (16/25/38/50/76 mm), con la opción de acero al carbono, dúplex, Hastelloy o titanio. Cada lote se envía con certificados de fabricación (MTC según ASTM A240) e informes de inspección dimensional.
