Distribuidor de líquido tipo canal: El corazón de la eficiencia de la columna de relleno

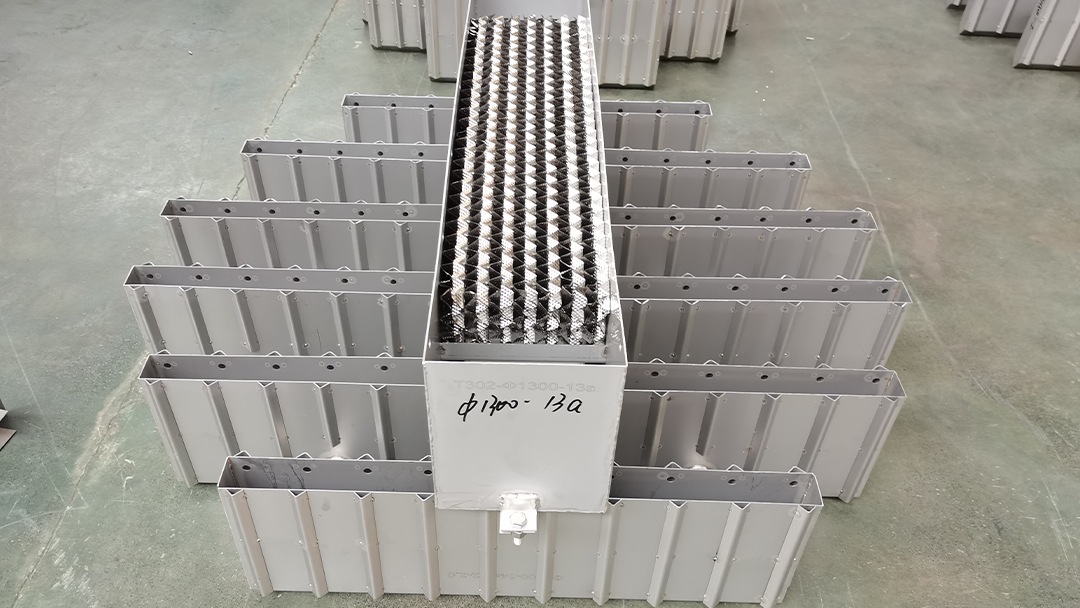

Figura 1: Distribuidor de canaleta de doble etapa que garantiza un riego uniforme en toda la superficie del lecho de empaquetamiento.

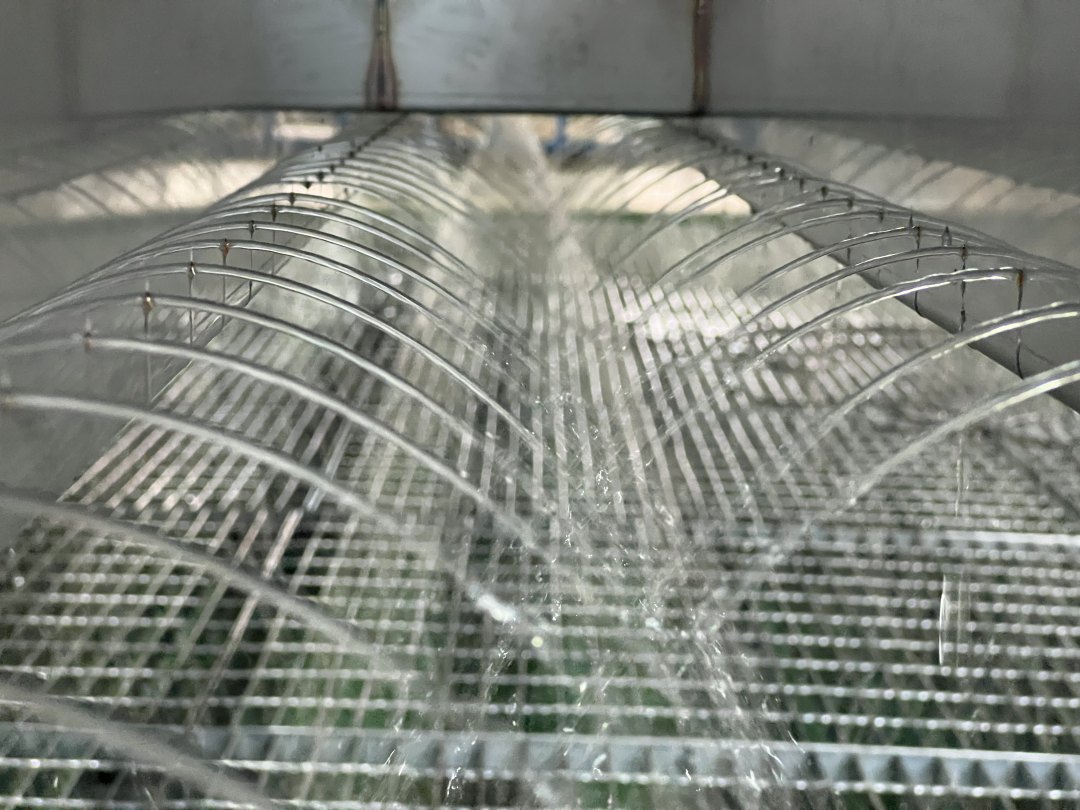

Una columna de relleno es tan buena como su distribuidor de líquido. Distribuidores de canaletas (también conocidos como distribuidores de bandeja) son el estándar de la industria para torres de gran diámetro, proporcionando una capacidad de flujo superior y resistencia a la obstrucción. A diferencia de las boquillas de pulverización, dependen de la gravedad y la colocación precisa del orificio para garantizar humectación uniforme y prevenir la mala distribución.

Esta guía abarca los aspectos técnicos esenciales para garantizar que su torre funcione con la máxima eficiencia y sin inundaciones prematuras.

Comparación de tipos de distribuidores

Trampa 1: La catástrofe de nivelación

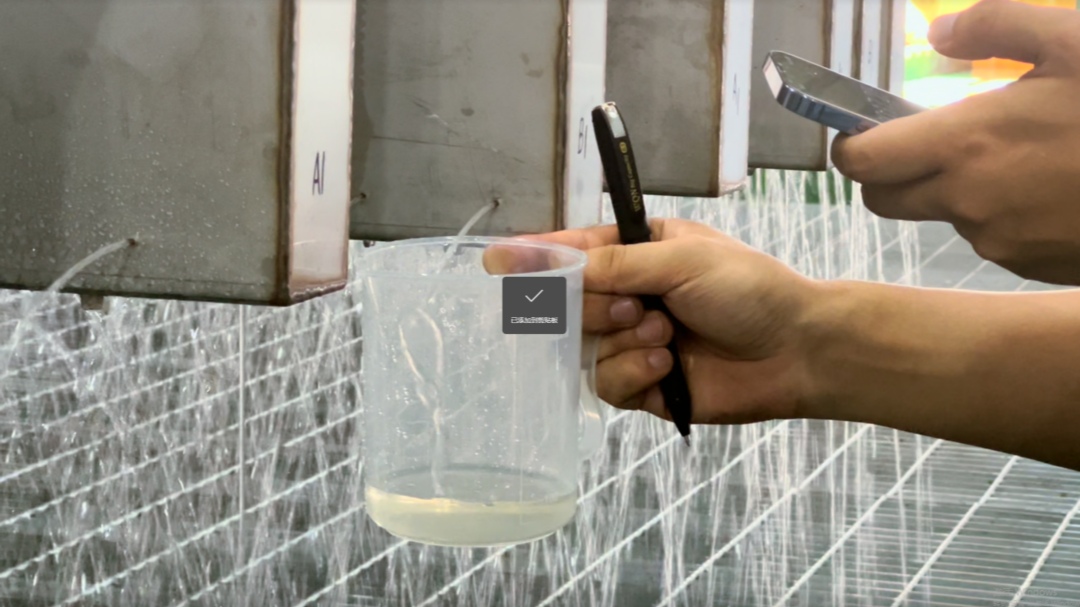

Incluso una desviación de 3 mm con respecto al nivel en un canal de 2 metros puede causar una distribución irregular del flujo del 20 %. Instale siempre patas de soporte ajustables y verifique la nivelación con un nivel de burbuja digital antes de soldar la unidad en su lugar.

Trampa 2: Erosión y desgaste de los orificios

En los servicios de lodos o en sistemas con alto contenido de sólidos en suspensión, los pequeños orificios se desgastan rápidamente, agrandándose y alterando la dinámica del flujo. Especifique aleaciones endurecidas (por ejemplo, 410S) o utilice orificios de mayor tamaño. para prolongar la vida útil.

Trampa 3: Estrangulamiento por vapor (caída de presión)

Los distribuidores de canaleta tienen una superficie libre menor que los de relleno. Si la velocidad del vapor bajo las canaletas es demasiado alta, se produce un pico de caída de presión que provoca inundaciones. Mantenga una velocidad mínima de vapor inferior al 60% de la velocidad de inundación del relleno.

1. Recuento de orificios: Calcula los puntos de goteo necesarios según el tipo de empaque (el empaque estructurado necesita más puntos que el empaque aleatorio).
2. Altura de la presa: Para relaciones de reducción de caudal elevadas, especifique un vertedero más alto para mantener una altura de líquido constante.
3. Coincidencia de materiales: Utilice la misma aleación que el recipiente para evitar la corrosión galvánica (por ejemplo, recipiente de 316L = distribuidor de 316L).
4. Conexión de brida: Asegúrese de que la brida de entrada coincida con su tubería. Considere una conexión con brida para facilitar la extracción durante el mantenimiento.

Solicitar cotización del distribuidor de canalones

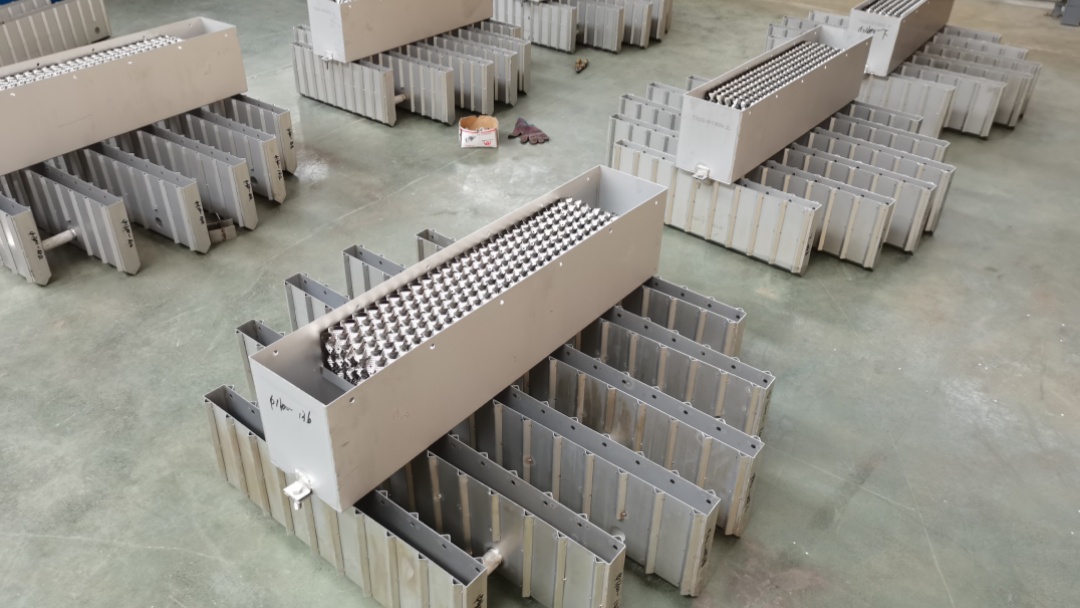

FXSINO fabrica distribuidores de canaletas a medida para torres de hasta 8 metros de diámetro. Envíenos los planos de su torre o los datos de su proceso para obtener una propuesta de ingeniería detallada.
