Relleno estructurado con placas perforadas: Mejora la humectabilidad y la eficiencia.

Relleno estructurado con placas perforadas: Mejora la humectabilidad y la eficiencia.
August 20, 2026

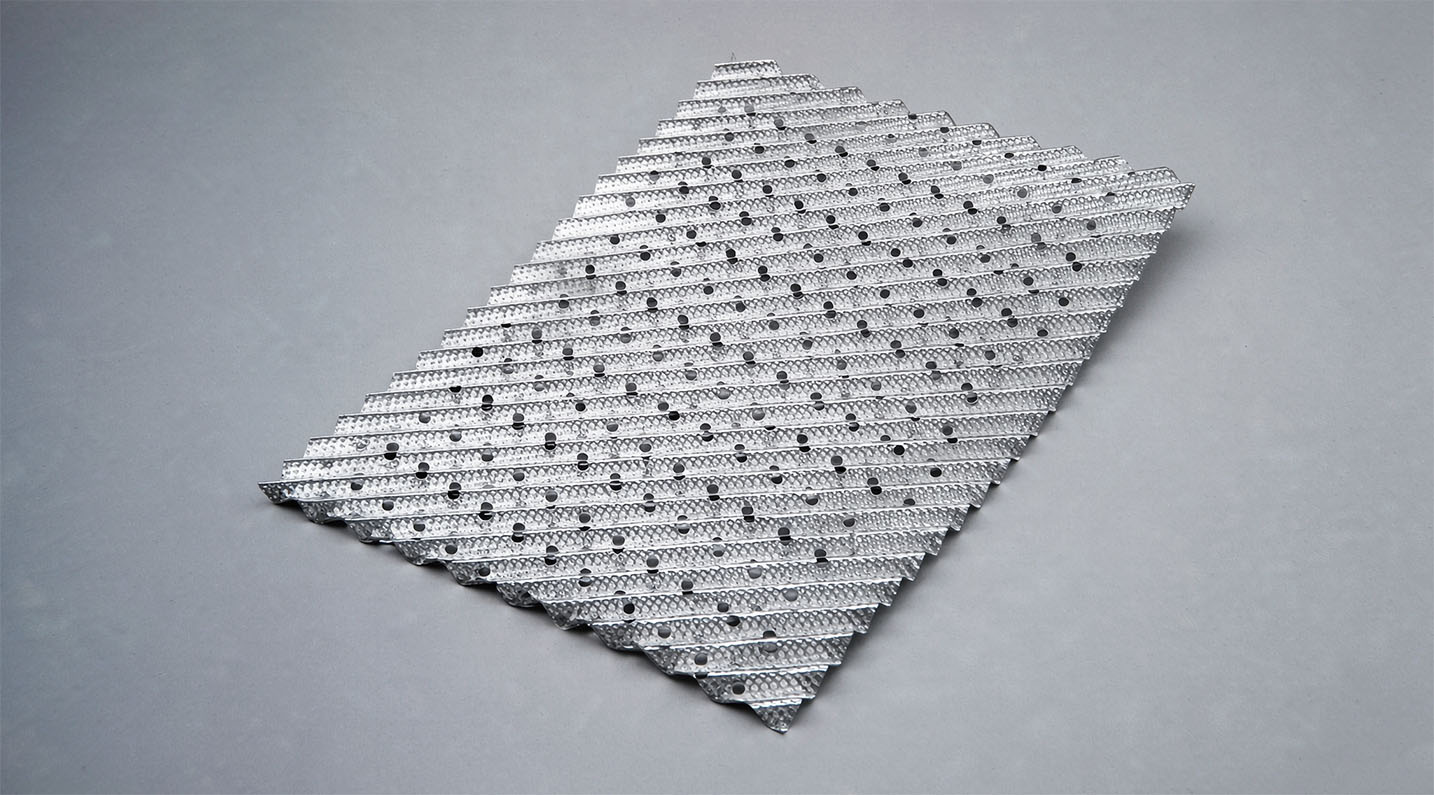

Metal perforated plate structured packing with visible corrugation and precision perforations

Figura 1: Primer plano de un empaque estructurado de placas perforadas que muestra la ondulación y el patrón de perforación uniforme.

Relleno estructurado con placas perforadas: Mejora la humectabilidad y la eficiencia.

En resumen: El relleno estructurado de placas perforadas utiliza orificios perforados con precisión (normalmente de 4 a 5 mm de diámetro) en láminas de metal corrugado para forzar la renovación de la película líquida, eliminar los puntos secos y crear zonas de recirculación turbulentas, lo que proporciona tasas de transferencia de masa hasta un 20-30 % superiores a las de las superficies no perforadas en la misma columna.

Cuando los ingenieros de procesos especifican embalaje estructurado, la característica más incomprendida es la perforaciónLa mayoría de los compradores saben que necesitan "250Y" o "500Y", pero pocos lo entienden. por qué Los agujeros importan. Este artículo analiza la física, la geometría y las ventajas prácticas de elegir placas perforadas en lugar de alternativas sin perforar o de malla metálica.

1. ¿Qué es el empaquetamiento estructurado de placas perforadas?

El empaquetamiento estructurado de placas perforadas se fabrica a partir de láminas metálicas delgadas (generalmente de 0,1 a 0,2 mm de espesor) que primero se perforan con un patrón regular de agujeros y luego se ondulan en un ángulo fijo (normalmente 45° o 60°). Las láminas adyacentes se encajan con direcciones de ondulación opuestas para formar canales de flujo abiertos e inclinados.

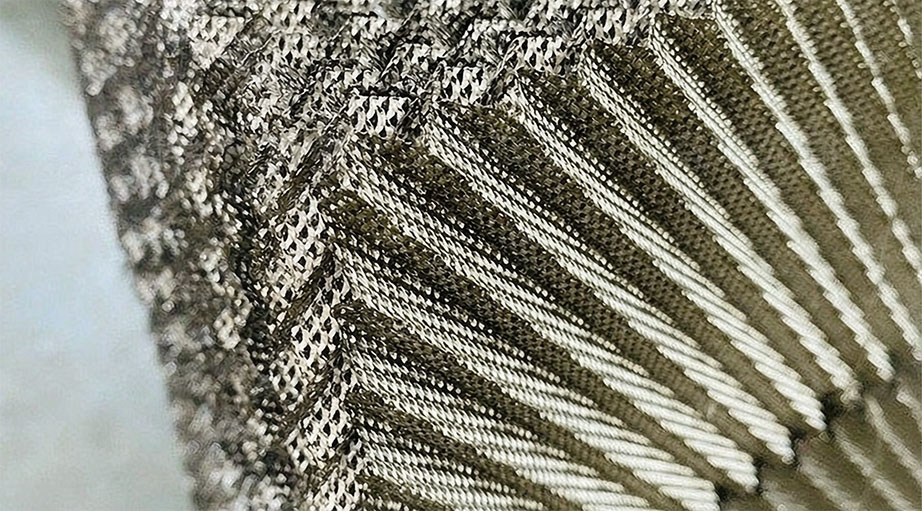

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

Cada agujero normalmente mide 4-5 mm de diámetroLa combinación de perforaciones y ondulaciones crea tres efectos simultáneos:

  • Redistribución forzada de líquidos — El líquido pasa a través de los orificios hacia los canales vecinos, eliminando el flujo a través de las paredes y la mala distribución.
  • Renovación continua de la película — La película líquida se rompe y se reforma en cada perforación, destruyendo las capas límite estancadas.
  • Rugosidad superficial aumentada — Las microestructuras alrededor de cada orificio aumentan el tiempo de retención y el área interfacial.

Las especificaciones comunes incluyen: 125Y, 250Y, 350Y, 450Y, 500Y y 700Y, con materiales que van desde SS304L y SS316L hasta aceros inoxidables dúplex y titanio (Grado 2 / Grado 7).

2. Cómo la perforación mejora la humectabilidad

La humectabilidad está determinada por el ángulo de contacto: un ángulo de contacto bajo (≤90°) implica que el líquido se extiende uniformemente; un ángulo alto (>90°) crea zonas secas que dificultan la transferencia de masa. En una placa metálica lisa y sin perforaciones, el líquido tiende a canalizarse a lo largo de las ondulaciones, dejando las crestas secas.

El efecto de la perforación: Cuando un líquido encuentra un orificio, las fuerzas capilares lo arrastran a través de él, creando una "cortina líquida" (también llamada "película doble") en la parte inferior. Esta cortina aumenta drásticamente el área interfacial activa y genera intensas ondas capilares en la superficie libre.

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

Figura 2: Formación de cortina líquida a través de perforaciones (derecha) frente a la formación de canales en una placa sin perforar (izquierda).

Una investigación del centro de I+D de Air Liquide que utilizó la visualización de flujo óptico PTV 2D-2C confirmó que las placas perforadas generan vórtices en forma de herradura alrededor de cada orificio antes de la formación de la cortina, seguidos de vórtices de Dean y recirculación en pares de riñones después de que se establece la cortina.Estos remolinos caóticos a números de Reynolds más altos producen:

  • Fuertes vórtices turbulentos que aceleran el transporte de especies en la interfaz gas-líquido.
  • Puntos de estancamiento con una velocidad de película local lenta, lo que prolonga el tiempo de contacto gas-líquido.
  • Velocidades de película negativas Se detectó localmente dentro de la cortina, lo que evidencia una verdadera recirculación, no solo un flujo descendente.

3. La rentabilidad de la eficiencia: cifras que importan

Según estudios recientes sobre la modificación de la superficie de empaques estructurados, la optimización de la humectabilidad puede mejorar las tasas de transferencia de masa mediante 20-30% al tiempo que se reduce el consumo de energía. La mejora en la eficiencia proviene de tres mejoras cuantificables:

Métrica de rendimientoPlaca sin perforarPlaca perforada
uniformidad de la distribución del líquidoModerado (canalización)Excelente (homogéneo)
Incidencia de manchas secasAlto en relación L/G bajaMínimo, incluso con una densidad de pulverización de 0,2 m³/(m²·h)
ganancia de eficiencia de transferencia de masaBase+20-30%
Resistencia a la incrustaciónBajoFuerte (efecto autolimpiante)

El empaque de placas perforadas funciona de manera confiable a Densidades de pulverización de 0,2 a 200 m³/(m²·h) y presiones desde el vacío hasta alta presión, lo que lo convierte en el verdadero empaque estructurado "de uso general" para el procesamiento de productos químicos, petroquímicos, refinación de petróleo y gas natural.

4. Selección de geometría: Adaptar el tamaño del orificio y el ángulo de corrugación a su proceso.

4.1 Relación entre el diámetro de perforación y el área abierta

Usos de la práctica estándar agujeros de 4-5 mm de diámetro. La relación de área abierta (área total del orificio ÷ área de la placa) debe estar equilibrada:

  • Demasiado bajo (<5%): Restringe el flujo lateral, aumenta la caída de presión y reduce la frecuencia de renovación de la película.
  • Zona óptima: Superficie abierta suficiente para permitir un intercambio frecuente de líquido entre canales sin sacrificar la superficie específica.
  • Demasiado alto (>15%): Reduce la superficie efectiva de transferencia de masa; el empaque comienza a parecerse a una bandeja de rejilla en lugar de un empaque estructurado.

4.2 Ángulo de ondulación: 45° frente a 60°

El ángulo de ondulación controla directamente el equilibrio entre eficiencia y capacidad:

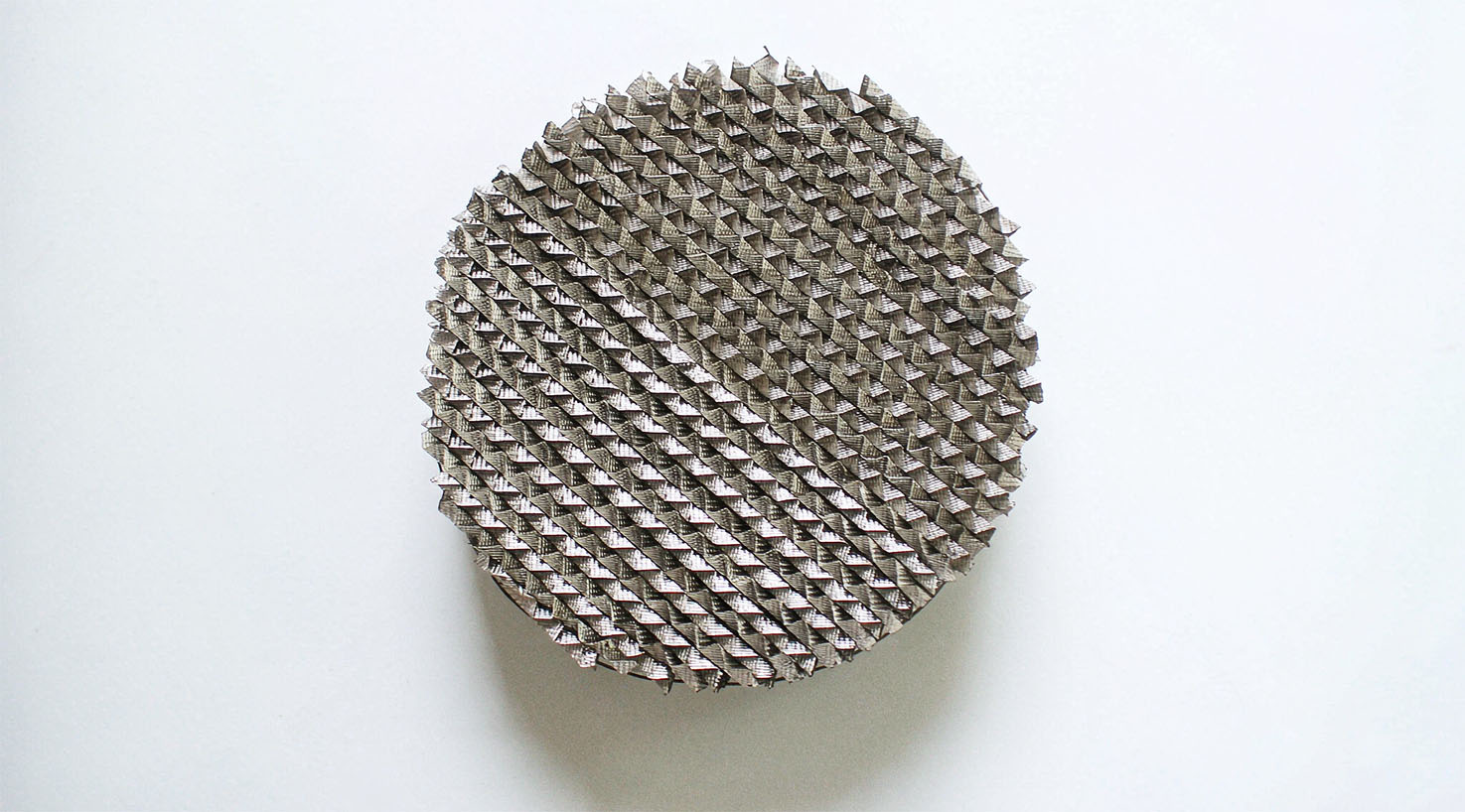

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45° (tipo Y): Mayor eficiencia, menor capacidad. Ideal para la destilación al vacío, donde la caída de presión es el factor limitante. (p. ej., 250Y, 500Y)
  • 60° (tipo X): Mayor capacidad, eficiencia ligeramente inferior. Preferible para columnas de absorción atmosféricas o presurizadas con altas cargas de gas (por ejemplo, 250X, 500X).

5. Placa perforada vs. malla de alambre: ¿Cuándo elegir cuál?

Ambos están "estructurados", pero sirven a diferentes propósitos:

DimensiónPlaca perforadaMalla de alambre
Lo mejor paraAlta absorción L/G, servicios suciosDestilación de alta pureza con caída de presión ultrabaja.
Área específica típica125-700 m²/m³Hasta 750 m²/m³
CostoModeradoNivel superior (tejido complejo)
AntiincrustanteFuerteDébil

Regla general: si su proceso involucra H2S, CO2Para soluciones de aminas con alta concentración de líquido, la placa perforada es la mejor opción. Para la destilación al vacío de productos químicos finos sensibles al calor, donde cada pascal de caída de presión cuenta, la malla metálica es la más adecuada. ¿Necesita ayuda para elegir? Lea nuestra guía sobre la placa 500Y para una destilación de alta eficiencia.

6. Aplicaciones típicas

El empaquetamiento estructurado de placas perforadas predomina en los siguientes servicios:

  • Secado y endulzamiento con gas natural — Fuerte resistencia a la incrustación, soporta cargas líquidas variables.
  • Destilación atmosférica/al vacío de petróleo crudo — Baja caída de presión, alta capacidad.
  • Recuperación de disolventes y separación de aire — La distribución uniforme evita la canalización.
  • rectificación farmacéutica — Fácil limpieza, cumple con las normas ASME y API.
  • CO2 captura con aminas — Las perforaciones evitan el sobrecalentamiento localizado y la degradación.

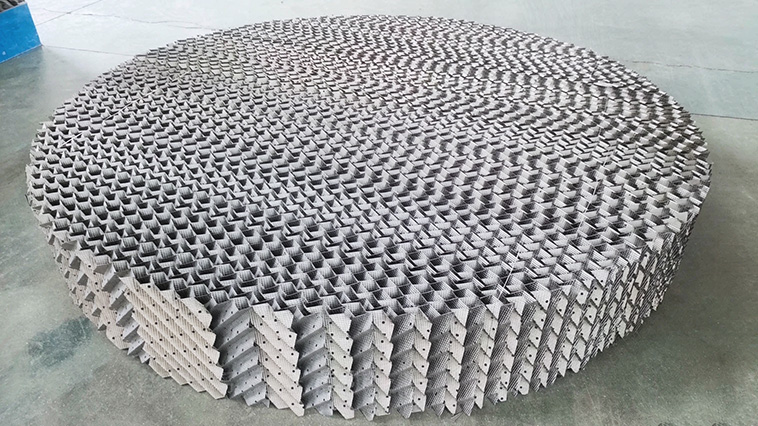

Workers installing perforated plate structured packing modules inside a distillation column

7. Selección de materiales para servicios corrosivos

La eficacia de la perforación depende directamente de la resistencia del metal circundante. En ambientes que contienen cloruros, los bordes de cada orificio se convierten en puntos de concentración de tensiones que favorecen la corrosión por picaduras. Por ello, la selección del material es fundamental:

  • SS304L: Adecuado para materia orgánica limpia sin cloruros.
  • SS316L: Contiene entre un 2% y un 3% de molibdeno y resiste la corrosión por picaduras en ambientes con cloruros de hasta 1000-2000 ppm. Consulta nuestra comparación entre el acero inoxidable 304 y el 316L..
  • Dúplex 1.4462: Para combinaciones extremas de cloruro y estrés mecánico.
  • Titanio Gr.2 / Gr.7: Para cloruros calientes y concentrados, donde incluso el acero inoxidable 316L resulta insuficiente.

8. Preguntas frecuentes rápidas

P: ¿La perforación aumenta la caída de presión?

R: Mínima. La estructura abierta del empaquetamiento de placas perforadas está diseñada específicamente para minimizar la resistencia al flujo de gas, lo que resulta en una baja caída de presión y una mayor eficiencia energética.

P: ¿Puede el empaquetamiento de placas perforadas soportar sólidos o contaminantes?

R: Sí. Sus fuertes propiedades antiincrustantes y su baja retención de líquido permiten que el material de relleno resista sistemas con una ligera contaminación por partículas, lo que lo hace ideal para el procesamiento y la absorción de gas natural.

P: ¿Cuál es el diámetro mínimo de la torre para el relleno de placas perforadas?

A: Aplicable desde 80 mm hasta 13 m de diámetro de torre. Para diámetros superiores a 1,5 m, el embalaje se suministra en bloques para una instalación modular.

Especifique el empaque de placa perforada adecuado para su columna.

Envíenos sus datos de proceso: composición del fluido, relación L/G, presión, temperatura y diámetro de la torre. Nuestros ingenieros le recomendarán el área específica óptima (de 125Y a 700Y), el grado del material y el ángulo de corrugación.
