Cómo elegir el relleno de una columna de destilación: 5 factores

Hogar Noticias

Cómo elegir el relleno de una columna de destilación: 5 factores

Cómo elegir el relleno de una columna de destilación: 5 factores
August 20, 2026



Various types of distillation column packing including structured and random packing

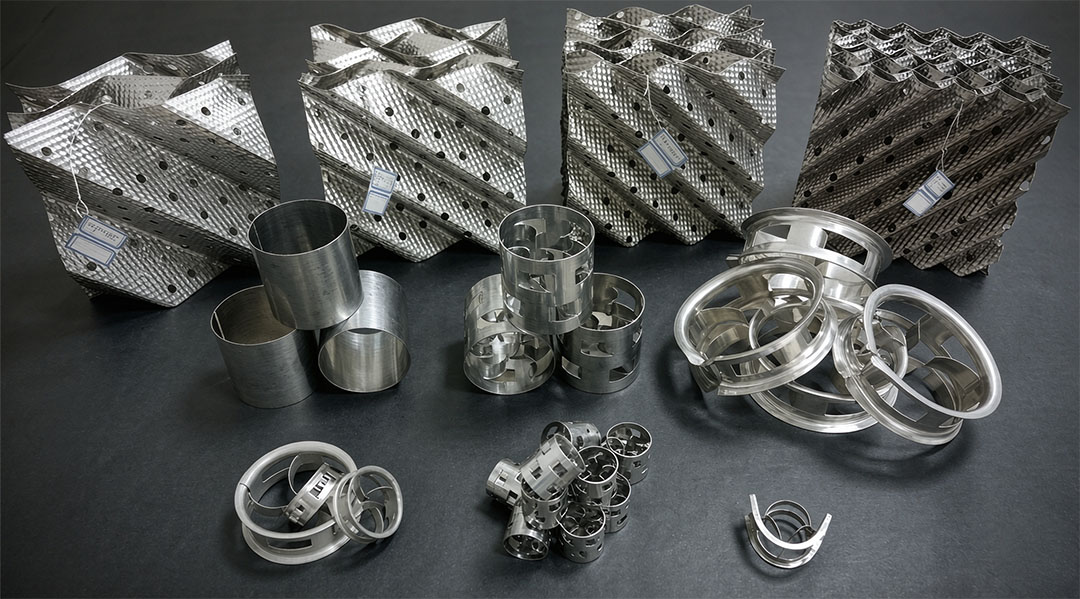

Figura 1: Descripción general de los tipos comunes de relleno de columnas de destilación, desde anillos aleatorios hasta láminas estructuradas de alta eficiencia.

Cómo elegir el relleno de una columna de destilación: 5 factores

Respuesta rápida: El relleno adecuado para una columna de destilación depende de cinco factores: (1) Presión de operación, (2) Relación líquido-gas, (3) Corrosión y material, (4) Potencial de ensuciamiento y (5) Relación entre capacidad y eficiencia. Si estos factores no se tienen en cuenta, se corre el riesgo de una separación deficiente, fallas prematuras o costosos reprocesamientos.

Seleccionar el relleno de una columna de destilación no es una compra cualquiera, sino una decisión de diseño que influye directamente en la eficiencia de separación, el consumo energético y el tiempo de actividad de la columna. Tanto si está renovando una columna antigua como diseñando una nueva, esta guía le explica los 5 factores de ingeniería clave para elegir la opción adecuada.

Factor 1: Presión de funcionamiento

La presión es la limitación más importante a la hora de seleccionar el material de relleno, ya que determina cuánta caída de presión puede tolerar el proceso.

Vacuum distillation column versus high-pressure absorption column application
  • Servicio de aspiración (< 0,1 bar): La caída de presión debe minimizarse. Los rellenos estructurados de malla metálica (p. ej., 500Y, 700Y) o las placas perforadas de baja superficie específica (250Y) son ideales. El ángulo de corrugación debe ser de 45° (tipo Y) para reducir la resistencia al gas.
  • Presión atmosférica (1 bar): Equilibrio entre eficiencia y capacidad. El empaquetado de placas perforadas 250Y o 350Y cubre la mayoría de las aplicaciones.
  • Alta presión (> 5 bar): La capacidad es primordial. Elija una corrugación de 60° (tipo X) con una superficie específica menor (125X o 250X) para maximizar el rendimiento. El empaquetado aleatorio, como los anillos Pall metálicos, también puede resultar rentable en este caso.

Factor 2: Relación líquido-gas (L/G)

La relación L/G determina si se necesita un relleno que destaque en la distribución de líquidos o en la superficie interfacial gas-líquido.

Regla general: Una alta relación líquido/grasa (absorción, lavado) exige una excelente redistribución del líquido; el relleno de placas perforadas es la mejor opción. Una baja relación líquido/grasa (fraccionamiento, extracción) requiere la máxima superficie; la malla metálica o el relleno estructurado de gran superficie (500Y, 700Y) son la solución.

Para comprender en detalle cómo las perforaciones solucionan los problemas de distribución de líquidos, lea nuestra guía sobre el empaquetamiento estructurado de placas perforadas: mejore la humectabilidad y la eficiencia.

Factor 3: Corrosión y selección de materiales

El embalaje se deteriorará prematuramente si el material no resiste la química del proceso. ¿El error más común? Subestimar los cloruros.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
Condición del procesoMaterial recomendadoPor qué
Materias primas orgánicas puras, sin cloruros.SS304LRentable, buena resistencia general a la corrosión
H2S, CO2, aminas con clorurosSS316LEl 2-3% de molibdeno resiste la corrosión por picaduras hasta 1000-2000 ppm de Cl.-
cloruros concentrados calientesTitanio Gr.2 / Gr.7Resistencia superior a la corrosión por picaduras y grietas.
ácido sulfúrico fuerteAleación 20 / Hastelloy C276Resiste ácidos agresivos a temperaturas elevadas.

¿Necesitas ayuda para decidir entre los dos grados más comunes? Consulta nuestra comparativa detallada: Embalaje estructurado 304 vs 316L: ¿Cuál es el adecuado para ti?

Factor 4: Incrustaciones y contenido de sólidos

Si el pienso contiene sólidos en suspensión, polímeros o alquitrán, el relleno estructurado estándar se obstruirá rápidamente. La solución son las placas perforadas con mecanismo de autolimpieza.

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • Servicio limpio: Cualquier tipo de embalaje estructurado funciona. La malla metálica ofrece la mayor eficiencia.
  • Incrustaciones leves (sólidos traza, coquización): Placa perforada con orificios de 4-5 mm. Los orificios fuerzan el intercambio de líquido entre los canales, evitando zonas de estancamiento donde se forman depósitos.
  • Incrustaciones severas: Considere el empaquetado en cuadrícula o el empaquetado aleatorio con un gran volumen libre. Planifique lavados regulares.

Factor 5: Compromiso entre capacidad y eficiencia

Este es el clásico compromiso de la ingeniería. No se pueden maximizar ambas cosas al mismo tiempo.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
PrioridadSuperficie específica (m²/m³)CorrugaciónModelo de ejemplo
Eficacia máxima500 - 75045° (tipo Y)Embalaje estructurado de 500 yardas
Equilibrado250 - 35045° o 60°Empaquetadura estructurada metálica 250Y
Capacidad máxima125 - 25060° (tipo X)125X / 250X

Matriz de decisión de selección rápida

Utilice esta matriz como punto de partida. Para obtener información técnica detallada, consulte siempre con su proveedor de embalaje.

Paso 1: ¿Cuál es su presión de funcionamiento? → Si es vacío, vaya a 250Y/500Y (tipo Y). Si es alta presión, vaya a 125X/250X.

Paso 2: ¿Cuál es su relación L/G? → L/G alta: Placa perforada. L/G baja: Malla metálica o estructura de gran superficie.

Paso 3: ¿Qué sustancias corrosivas están presentes? → Material coincidente (304L, 316L, Duplex, Ti).

Paso 4: ¿Le preocupa la acumulación de suciedad? → Sí: Placa perforada. No: Cualquier tipo.

Paso 5: ¿Prioridad de capacidad o de eficiencia? → Elija el área específica y el ángulo de ondulación correspondiente.

Preguntas frecuentes

P: ¿Puedo usar empaquetamiento aleatorio en lugar de empaquetamiento estructurado?

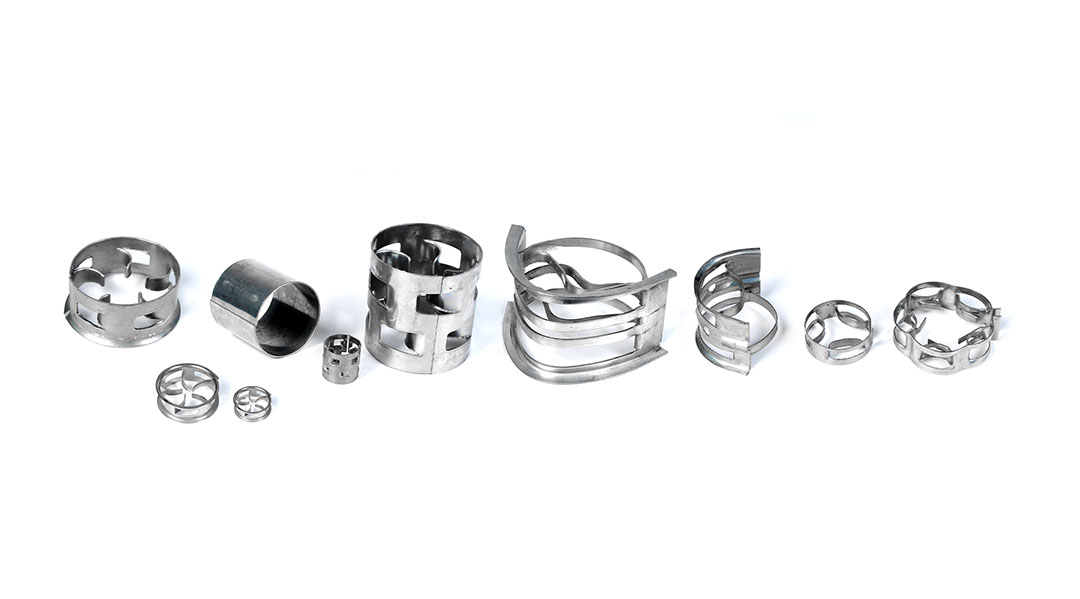

R: Sí, para separaciones menos exigentes. El relleno aleatorio (por ejemplo, anillos Pall metálicos) es más económico y maneja bien la incrustación, pero ofrece una menor eficiencia por metro de altura. El relleno estructurado es la opción ideal cuando se necesita el máximo número de etapas teóricas en una altura de torre limitada.

P: ¿Cuánto tiempo dura el embalaje estructurado?

|82|

|83|

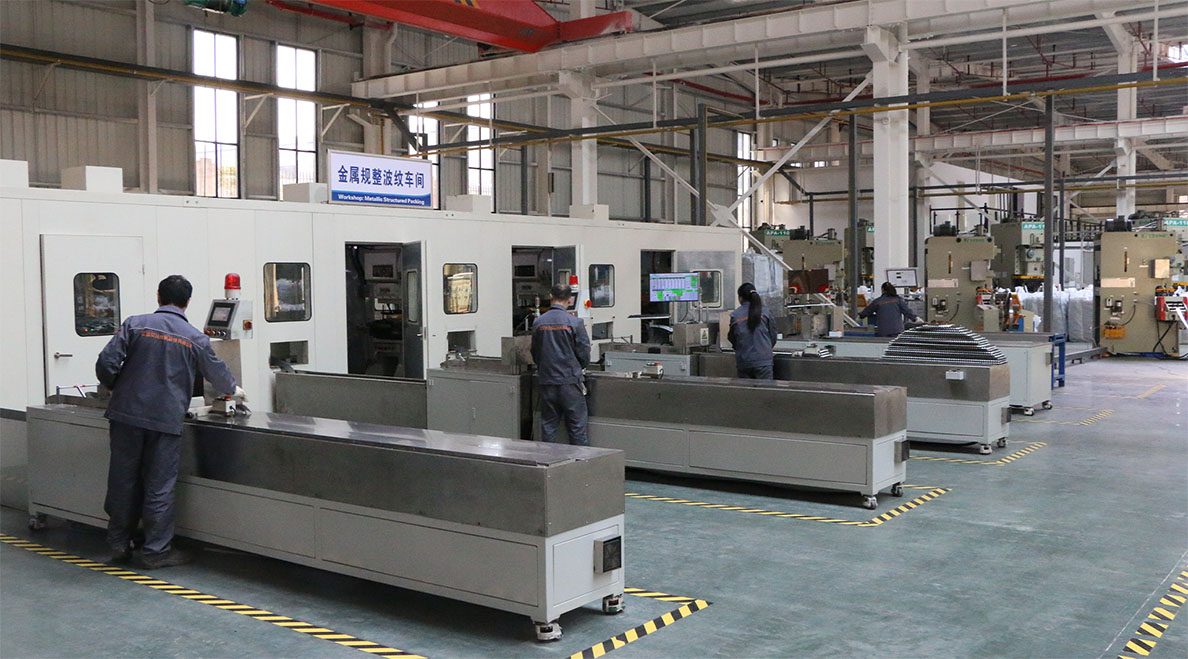

FXSINO manufacturing facility for metal structured packing production
