Empaquetado Estructurado Metálico: El Referente para la Separación de Alta Eficiencia

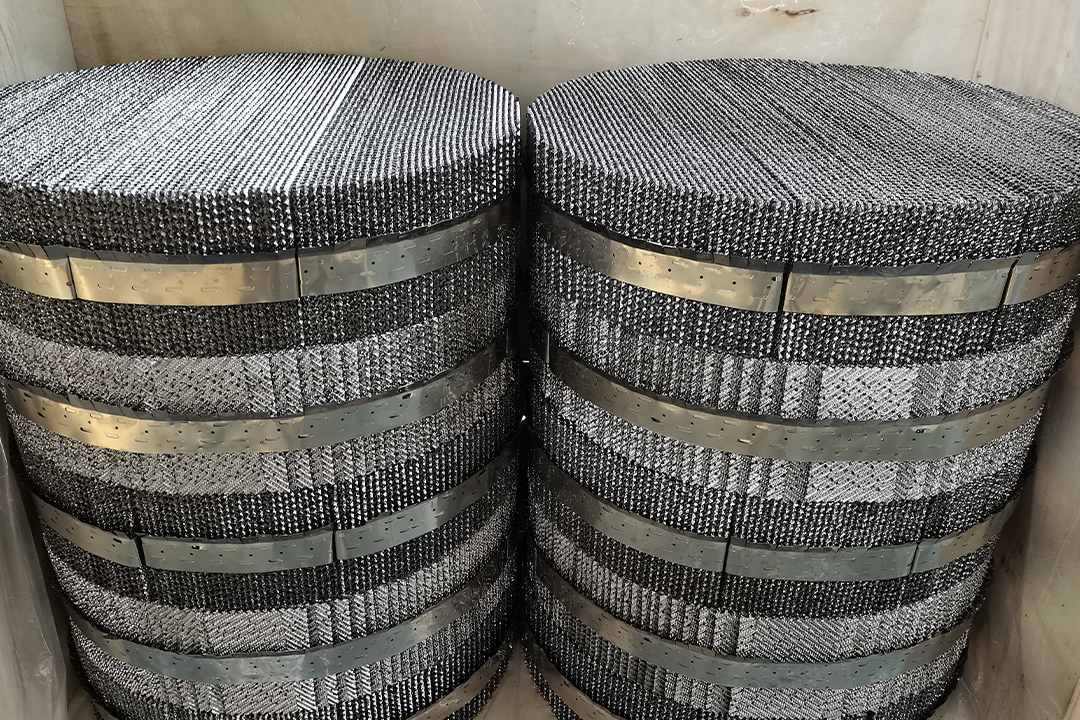

Figura 1: Láminas corrugadas de embalaje estructurado metálico diseñadas con precisión para maximizar la superficie.

Cuando su proceso de separación exige la máxima pureza con el mínimo consumo de energía, Embalaje estructurado metálico es la solución definitiva. Compuesto por láminas de metal corrugadas con precisión, este empaque crea una trayectoria de flujo geométricamente ordenada que elimina la canalización y minimiza la caída de presión. Es el estándar de la industria para destilación al vacío, CO₂ captura y separaciones petroquímicas complejas.

Esta guía detalla cómo seleccionar las especificaciones óptimas y evitar errores comunes de instalación para garantizar el máximo rendimiento de la columna.

Comparación de rendimiento y propiedades

Trampa 1: Mala distribución del líquido

El empaquetamiento estructurado es muy sensible a la mala distribución del líquido. Si el distribuidor de líquido no proporciona un flujo uniforme a través de la superficie del empaquetamiento, la eficiencia se desploma. Nunca combine un empaquetamiento estructurado de alto rendimiento con un distribuidor desgastado o mal diseñado. Invierta en un distribuidor de bandeja o de pulverización de alta calidad.

Trampa 2: Nivelación incorrecta durante la instalación

A diferencia del empaquetado aleatorio, el empaquetado estructurado debe estar perfectamente nivelado. Incluso una inclinación de 1 grado puede provocar que el vapor pase por alto el empaquetado en el lado superior. Utilice un nivel láser o un nivel de burbuja durante la instalación para asegurarse de que cada capa esté perfectamente horizontal.

Trampa 3: Ignorar los limpiaparabrisas de pared

El vapor tiende a canalizarse a lo largo de la pared de la columna. Sin limpiadores de pared, este vapor evita la zona de transferencia de masa. Asegúrese de que el diseño de su embalaje incluya separadores de pared segmentados que dirijan el vapor de vuelta a los canales de la lámina corrugada.

1. Selección de modelo: Elija el modelo 250Y para destilación y absorción en general (buen equilibrio entre eficiencia y capacidad). Elija el modelo 500Y para separaciones de alta pureza que requieran más etapas teóricas en una altura reducida.
2. Selección de materiales: Utilice 304SS para servicio general. Actualice a 316L para ambientes ácidos o 410SS para temple a alta temperatura. Para corrosión extrema (por ejemplo, H₂Si se trata de azufre o cloruros, considere Monel o titanio.

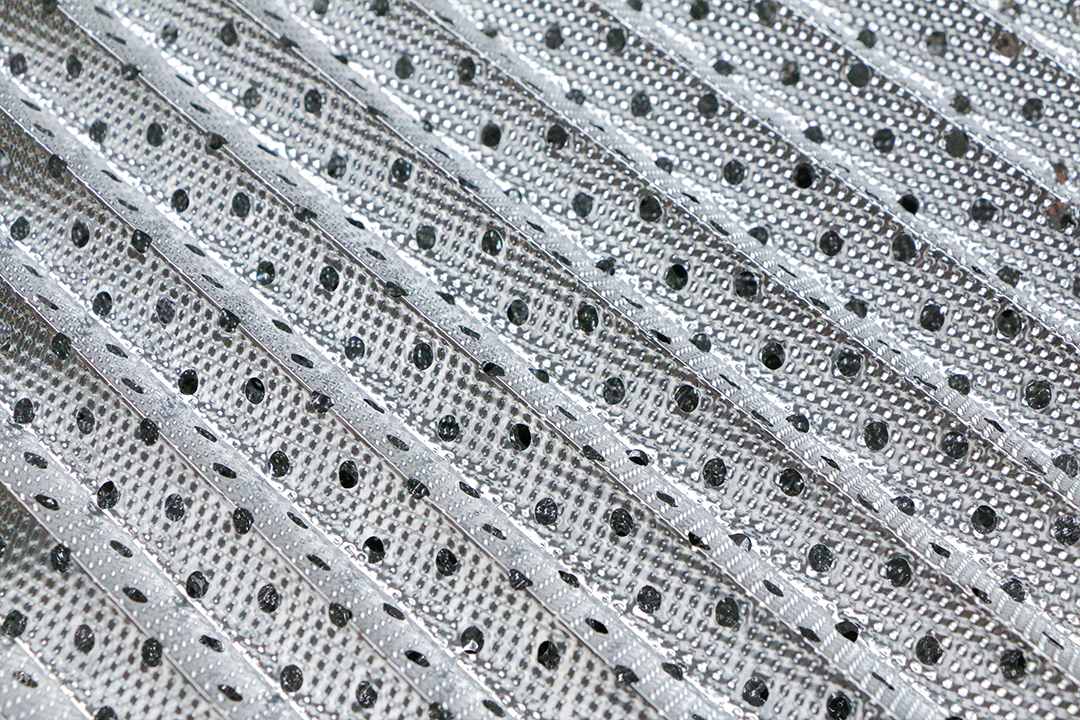

3. Tratamiento de superficie: Para líquidos de baja tensión superficial, solicite láminas perforadas o texturizadas para mejorar la dispersión del líquido y la eficacia de la humectación.
4. Límite de altura de la cama: Si bien el relleno estructurado funciona bien en lechos profundos, instale redistribuidores de líquido cada 6 metros de altura de relleno para contrarrestar los efectos del flujo en las paredes.

Optimice su columna con un empaque estructurado diseñado a medida.

FXSINO Suministramos empaquetaduras metálicas estructuradas de alta precisión (250Y, 350Y, 500Y) para refinerías y plantas químicas de todo el mundo. Contacte con nuestros ingenieros para un análisis hidráulico y una cotización.
