Anillo Raschig de grafito: la solución definitiva para servicios con ácidos agresivos.

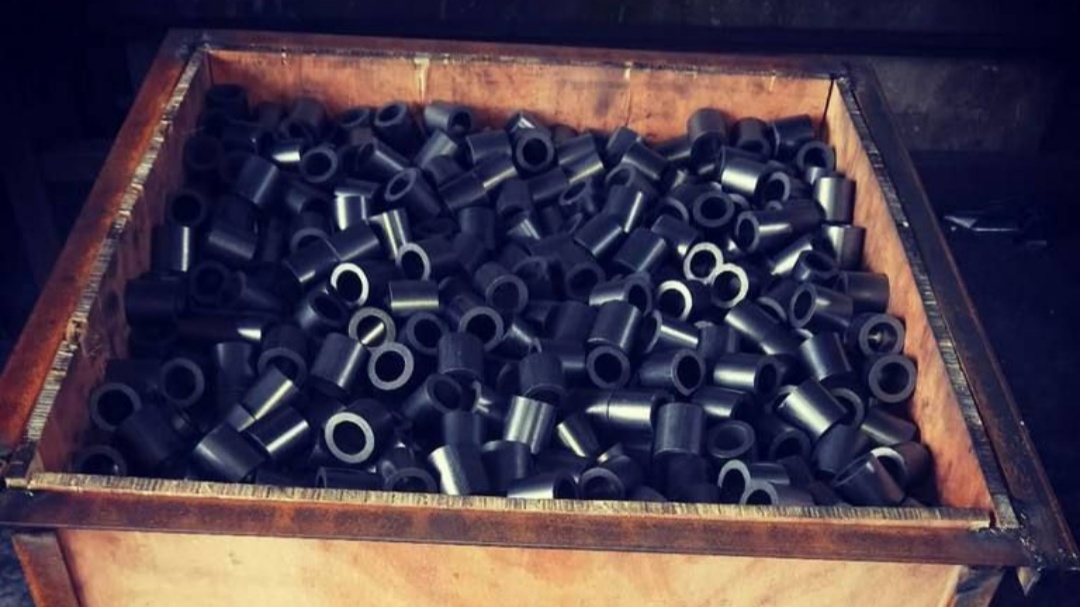

Figura 1: Anillos Raschig de grafito impermeables de alta pureza que ofrecen inercia química y conductividad térmica.

Cuando el acero inoxidable sucumbe a la corrosión y la cerámica no logra transferir el calor, Anillos Raschig de grafito Proporcionar la solución crítica. Como diseño original de empaquetamiento aleatorio, la geometría del anillo de Raschig combinada con grafito impermeable crea un empaquetamiento que es químicamente inerte a casi todos los ácidos (excepto oxidantes fuertes) y posee una conductividad térmica que rivaliza con la de los metales. Es la columna vertebral de Recuperación de ácido clorhídrico (HCl), producción de HBr y enfriadores de dilución de ácido sulfúrico..

Esta guía abarca las propiedades únicas del empaquetamiento de grafito y las medidas de seguridad de ingeniería necesarias para manejar su naturaleza frágil.

Comparación de rendimiento y propiedades

Trampa 1: Daños por impacto durante la carga

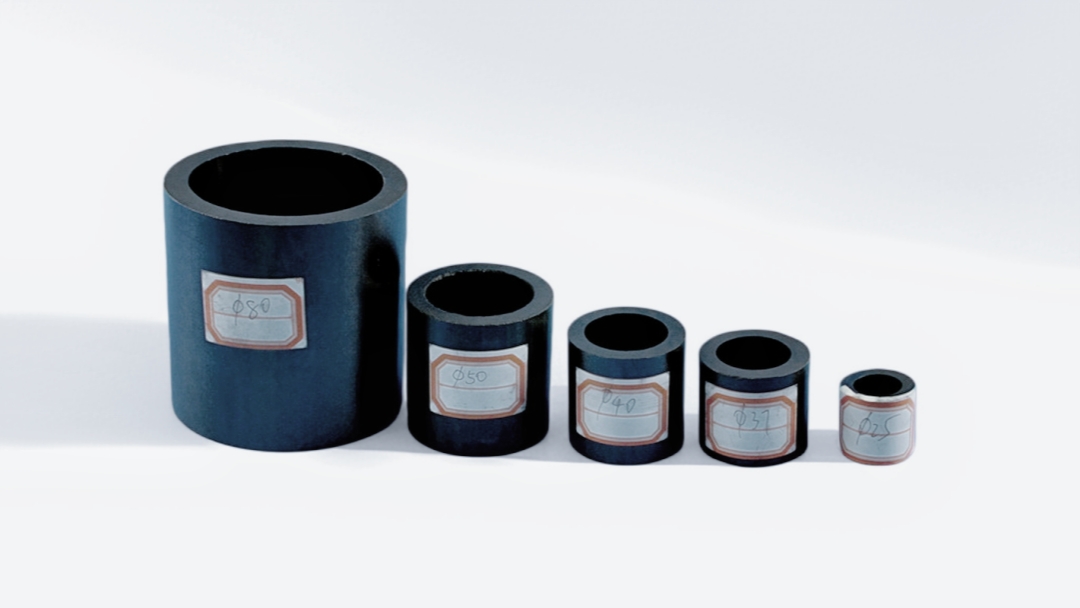

El grafito prácticamente no tiene elasticidad. Dejar caer anillos desde una altura de tan solo 1 metro puede provocar microfracturas internas que conducen a una falla catastrófica bajo carga. Utilice siempre una rampa de lona para deslizar suavemente los anillos dentro de la columna. Nunca arroje las bolsas de embalaje directamente a la torre.

Trampa 2: Choque térmico en columnas con camisa

Si bien el grafito soporta bien las altas temperaturas, los cambios bruscos de temperatura (por ejemplo, la entrada de agua fría en una torre de ácido caliente) pueden provocar grietas. Asegúrese de que los ciclos de calentamiento y enfriamiento sean graduales (velocidades de rampa). < 30 °C/h) y verificar la distribución uniforme del flujo a través de la camisa de intercambio de calor.

Trampa 3: Aplicación incorrecta en ambientes oxidantes

El grafito es carbono. En presencia de agentes oxidantes fuertes (ácido nítrico concentrado, peróxido de hidrógeno, cloro), el grafito se oxida y se erosiona rápidamente. No utilice grafito en plantas de blanqueo ni en la recuperación de ácido nítrico. Opte por rellenos cerámicos o revestidos de tantalio.

1. Selección de grado: Para la mayoría de las aplicaciones de absorción, especifique "Grafito impermeable" (impregnado con resina) para evitar la penetración de ácidos. Utilice "Grafito poroso" únicamente para aplicaciones catalíticas o de filtración específicas.

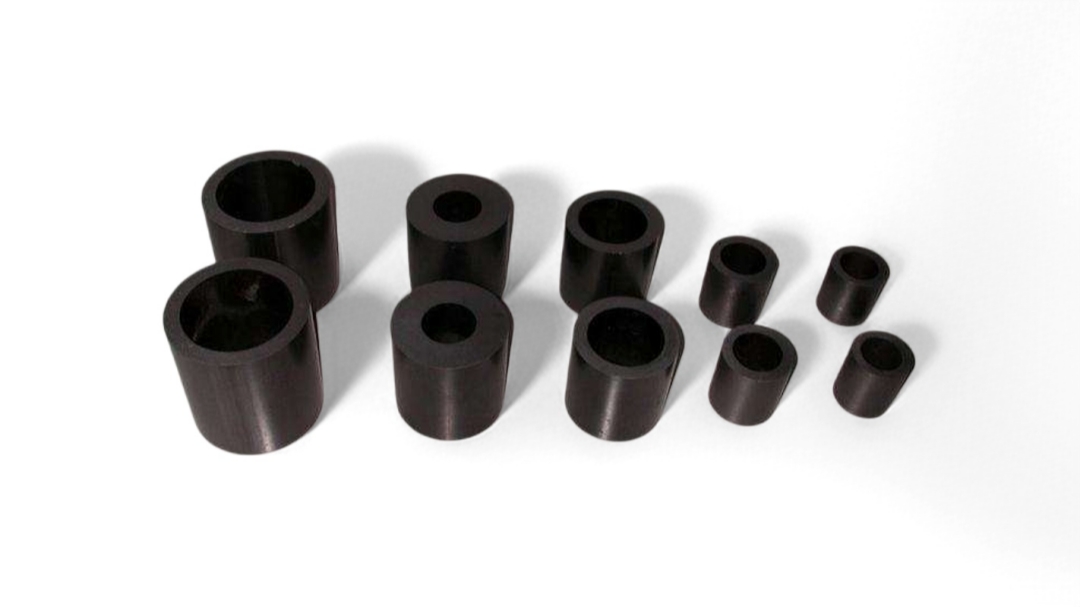

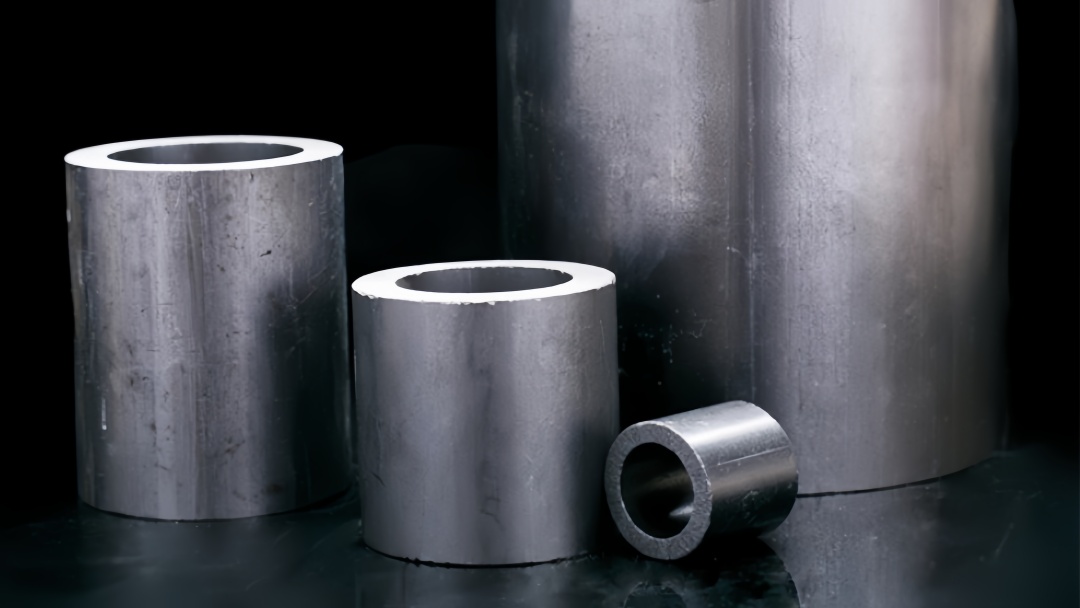

2. Tamaño frente a caída de presión: Los tamaños estándar son de 25 mm y 38 mm. Si la caída de presión es crítica en un lecho profundo, considere el tamaño de 50 mm, pero tenga en cuenta que los tamaños más pequeños ofrecen una mayor eficiencia de transferencia de masa.
3. Verificación de la densidad aparente: Los proveedores de confianza ofrecen un rango de densidad aparente ajustado (por ejemplo, entre 720 y 760 kg/m³). Una densidad baja indica una alta porosidad o impurezas que comprometen la resistencia.
4. Diseño de la red de soporte: Debido a que el grafito no puede soportar cargas puntuales agudas, la rejilla de soporte debe ser plana y estar cubierta con una capa de anillos Raschig de cerámica o una placa perforada para distribuir el peso de manera uniforme.

Empaquetadura de grafito de alta pureza

FXSINO Suministramos anillos Raschig de grafito impermeables mecanizados con precisión para los entornos químicos más exigentes. Solicite una muestra para comprobar la calidad y el ajuste.
