Soporte metálico Intalox: El estándar de oro para una transferencia de masa eficiente

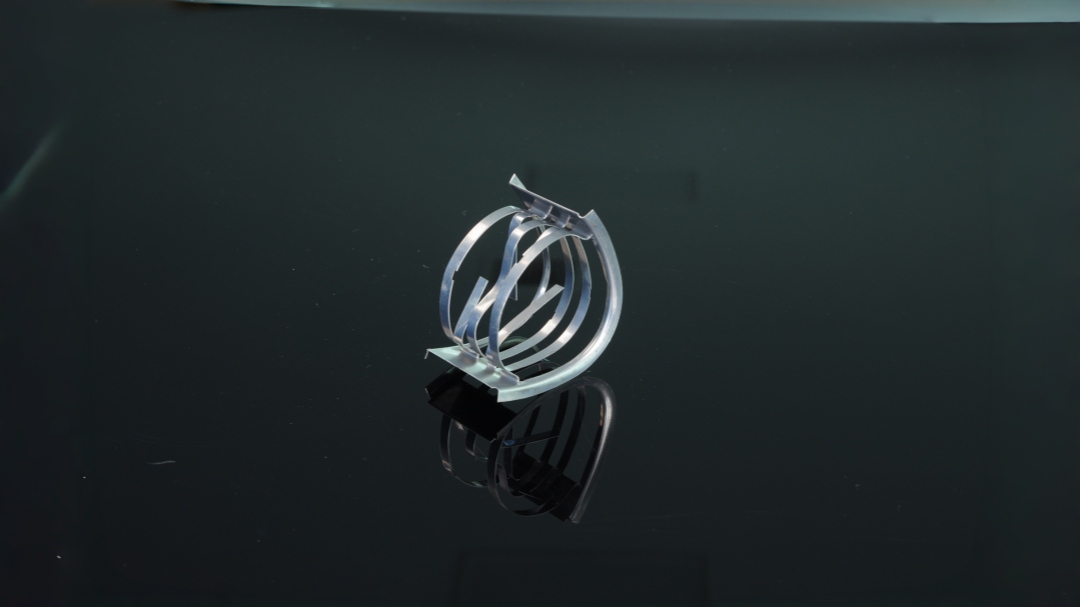

Figura 1: La geometría única de la silla de montar curvada garantiza una distribución óptima de la película líquida.

Cuando su proceso exige un equilibrio entre una alta eficiencia de separación y una baja caída de presión, Sillín Intalox de metal (anillo de sillín de metal) es el referente de la industria. Su distintivo diseño en forma de arco minimiza la canalización y maximiza la superficie de la película líquida. Es la opción preferida para columnas de destilación al vacío, absorbedores de CO₂ y torres de secado de ácido sulfúrico.

Esta guía detalla las ventajas técnicas de las juntas metálicas y cómo evitar los problemas comunes durante la instalación.

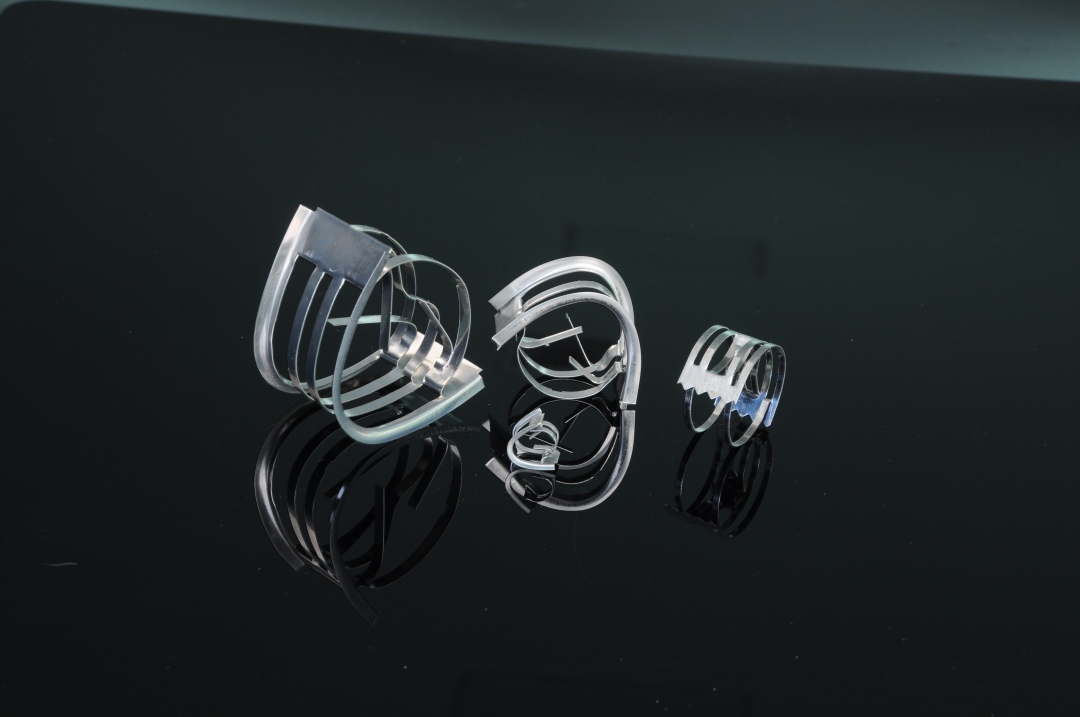

Comparación de rendimiento y propiedades

Trampa 1: Ignorar los efectos de pared en columnas pequeñas

Debido a su forma, las sillas de montar tienden a orientarse a lo largo de la pared de la columna de manera diferente a los anillos. En torres con un diámetro inferior a 300 mm, esto puede provocar una grave canalización de la pared. Utilice siempre la proporción de tamaño correcta: el diámetro del relleno debe ser inferior a 1/8 del diámetro de la columna.

Trampa 2: Corrosión bajo el aislamiento (CUI)

Las abrazaderas metálicas se utilizan a menudo en condensadores de reflujo externos o torres expuestas. Las versiones de acero al carbono son propensas a la corrosión bajo aislamiento (CUI). Para instalaciones exteriores o zonas de lavado, especifique acero inoxidable 316L para evitar fallos prematuros causados ​​por la corrosión bajo tensión por cloruros.

Trampa 3: Selección incorrecta de la cuadrícula de soporte

La forma curva de las sillas de montar hace que, en ocasiones, puedan salvar aberturas de forma diferente a la esperada. Asegúrese de que las aberturas de la rejilla de soporte no sean mayores del 60 % del tamaño nominal de la silla de montar para evitar la migración del relleno, manteniendo al mismo tiempo una superficie abierta superior al 70 % para el flujo de vapor.

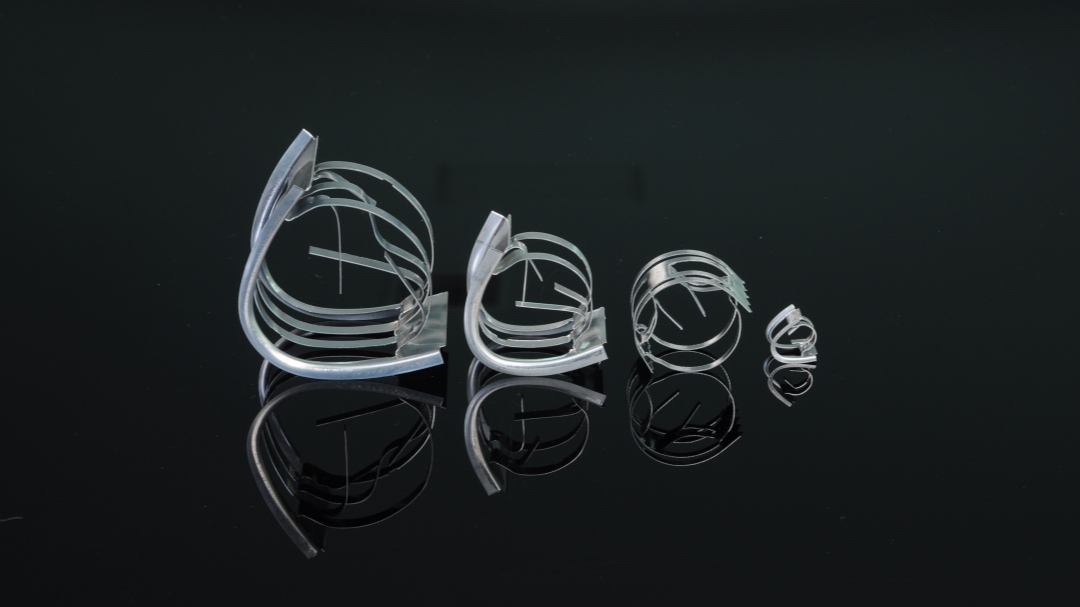

1. Selección de tamaño: Los filtros n.° 25 (1") y n.° 38 (1,5") son los más comunes para la destilación general. Utilice el filtro n.° 50 (2") para torres atmosféricas de alta capacidad.
2. Selección de materiales: Para plantas de ácido sulfúrico, utilice acero inoxidable SS316L o aleaciones especiales como Hastelloy. Para la recuperación general de solventes, el acero al carbono o el acero inoxidable 304 son suficientes.
3. Factor de empaque: Verifique que el factor de empaquetamiento (factor F) coincida con el punto de inundación de su sistema. Los soportes metálicos suelen tener un factor de 28 a 40 (según el tamaño).

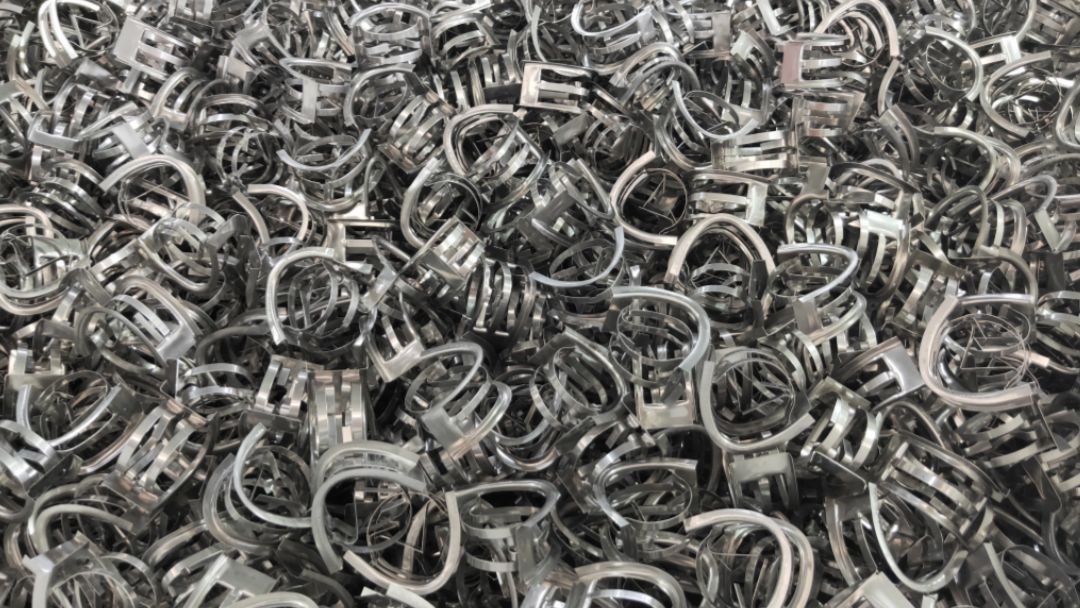

4. Método de carga: Vierta el material de embalaje lentamente a través de una rampa. No lo deje caer desde alturas superiores a 3 metros para evitar deformar la curvatura de la silla de montar.

Solicite un presupuesto para el empaquetado de sillín metálico.

FXSINO Suministramos soportes metálicos Intalox de alta precisión para proyectos químicos y petroquímicos a nivel mundial. Contáctenos para obtener muestras y planos técnicos.
