HyPak (Anillo de Alto Caudal): Máxima capacidad para torres de gran diámetro.

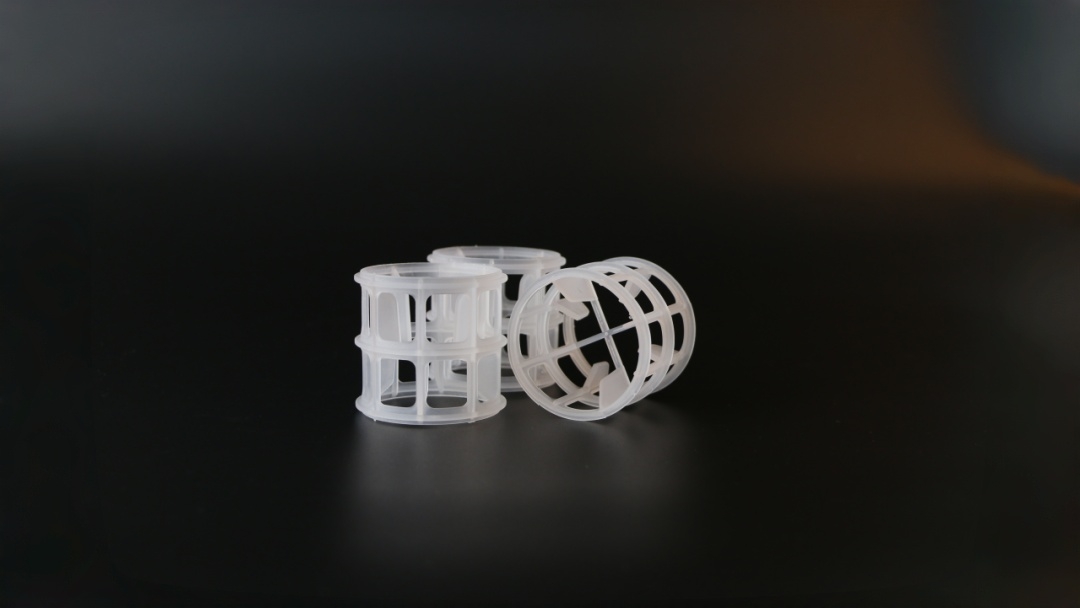

Figura 1: El distintivo diseño de red floral de HyPak maximiza la fracción de vacío.

Cuando el cuello de botella es la capacidad de manejo de vapor en lugar de la eficiencia de separación, HyPak (Anillo de alto flujo) es la solución definitiva. Con una exclusiva red interna de doble cizallamiento en forma de flor, HyPak crea canales de flujo altamente eficientes que minimizan la resistencia. Ofrece la menor caída de presión de cualquier empaque aleatorio, lo que lo hace esencial para columnas atmosféricas de crudo, torres de enfriamiento y modernizaciones para eliminar cuellos de botella.

Esta guía explica cómo especificar e instalar HyPak para lograr el máximo rendimiento sin saturación de la red.

Comparación de rendimiento y propiedades

Trampa 1: Flujo de pared imperceptible en grandes torres

HyPak se usa frecuentemente en torres de más de 2 metros de diámetro. A esta escala, el flujo en la pared se vuelve significativo. No confíe únicamente en el material de relleno para la mezcla. Instale decantadores o chimeneas de redistribución de líquidos cada 5-6 metros de altura de relleno.

Trampa 2: Selección de materiales incompatibles para altas temperaturas

En las torres de enfriamiento, las temperaturas pueden fluctuar rápidamente. El acero al carbono HyPak puede sufrir oxidación y debilitamiento. Para temperaturas superiores a 400 °C, se recomienda utilizar acero inoxidable 304 o 410 para evitar fallos estructurales en las finas nervaduras.

Trampa 3: Altura de carga incorrecta

Debido a la baja resistencia de HyPak, una capa muy profunda puede provocar una distribución irregular si no se sostiene adecuadamente. Asegúrese de que la placa de soporte tenga al menos un 70 % de área abierta para que coincida con las características de baja caída de presión del empaque.

1. Selección de tamaño: 50 mm y 90 mm son estándar para torres grandes. Use 25 mm solo si el diámetro de la torre es pequeño (<500 mm).
2. Selección de aleaciones: Para los depuradores de FCCU de refinería, se suele utilizar acero inoxidable 410. Para el tratamiento con aminas, utilice acero inoxidable 304L para evitar la corrosión bajo tensión.
3. Verificación de la fracción vacía: Verifique que la fracción de vacío del empaque coincida con sus cálculos hidráulicos; HyPak generalmente ofrece más del 95 % de espacio vacío.
4. Método de instalación: Utilice una rampa de tela. Dejar caer los anillos desde cierta altura puede dañar las finas nervaduras internas, reduciendo su resistencia mecánica.

Solicite un presupuesto de HyPak para su renovación.

FXSINO Fabricamos anillos HyPak estampados con precisión para las industrias del petróleo, el gas y la petroquímica. Envíenos las especificaciones de su torre para obtener una propuesta de mejora de capacidad.
