Anillos de Raschig: El empaquetamiento aleatorio original para una transferencia de masa rentable

Figura 1: Anillos Raschig de cerámica estándar, la herramienta fundamental para el empaquetamiento aleatorio.

Inventado en 1914, el Anillo de Raschig Sigue siendo la solución más económica para torres de absorción, desorción y destilación. Si bien los rellenos más modernos ofrecen una menor caída de presión, los anillos Raschig proporcionan una resistencia química inigualable a un costo mucho menor, especialmente en aplicaciones cerámicas de alta temperatura.

Esta guía explica cómo seleccionar el material adecuado (cerámica, metal o plástico) y evitar problemas comunes como roturas y caídas de presión excesivas.

Propiedades del material del anillo de Raschig

Trampa 1: Efecto de pared y caída de alta presión

Debido a su forma simple, los anillos de Raschig tienen un mayor "efecto de pared" (canalización del líquido a lo largo de las paredes de la torre). Para mitigar esto, utilice varios tamaños o asegúrese de que se instalen distribuidores de líquido adecuados encima del lecho.

Trampa 2: Rotura de la cerámica durante la carga

Los anillos de cerámica son frágiles. Si se dejan caer desde lo alto de una torre de 10 metros, se harán añicos y se convertirán en polvo, obstruyendo la placa de soporte. Utilice un rampa de carga o la técnica de carga de calcetines para minimizar la distancia de caída libre.

Trampa 3: Relación de tamaño incorrecta

Si el diámetro del anillo es demasiado grande en relación con el diámetro de la torre (superando 1/8 del diámetro interior de la torre), se produce una canalización severa. Mantenga siempre una Relación entre el diámetro de la torre y el del anillo > 8:1.

1. El tamaño importa: 25 mm para absorción general; 50 mm para alto flujo de gas; 16 mm para columnas de laboratorio.

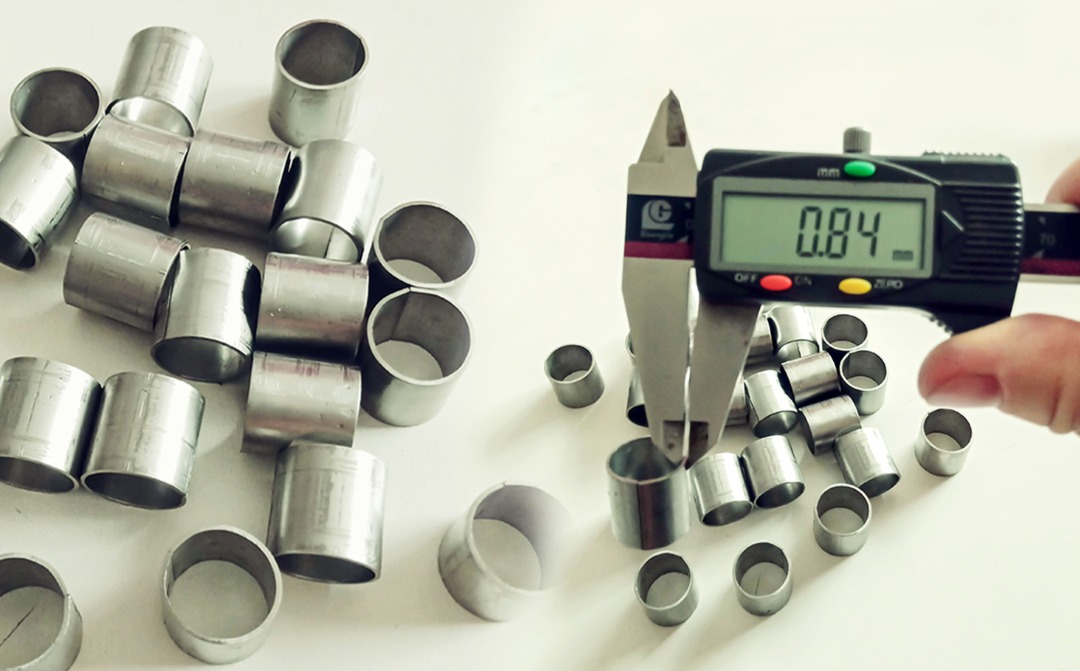

2. Relación de aspecto: La relación estándar es 1:1 (Altura = Diámetro). Se pueden fabricar relaciones personalizadas para requisitos específicos de caída de presión.
3. Verificación de la densidad aparente: Asegúrese de que su estructura de soporte pueda soportar el peso. El relleno cerámico es extremadamente pesado (hasta 800 kg/m³).
4. Acabado de la superficie: En el caso de la cerámica, especifique "esmaltada" si le preocupa que el producto se adhiera o se ensucie.

Solicitar presupuesto para el anillo Raschig

FXSINO Suministramos millones de anillos Raschig mensualmente a plantas químicas de todo el mundo. Indíquenos el tamaño que necesita (16 mm, 25 mm, 38 mm, 50 mm, 76 mm) y el material para obtener un presupuesto competitivo.
