Caso práctico de modernización en una importante planta química: Prácticas de diseño para una mejora del 30 % en la eficiencia con empaquetadura de anillo de silla de montar.

Antecedentes y desafíos del proyecto

A Torre despojadora de agua ácida/regeneradora de aminas En un importante complejo petroquímico en el este de China, la torre original, rellena con un método convencional de empaquetamiento aleatorio, sufría de graves problemas. canalización y flujo de pared Después de años de operación, se produjo una mala distribución gas-líquido y una disminución de la eficiencia de transferencia de masa. La caída de presión del sistema había aumentado aproximadamente un 40%, lo que provocó un aumento significativo en el consumo de vapor del rehervidor. Además, el contenido de H₂S en el gas ácido regenerado fluctuaba, sin cumplir consistentemente con las especificaciones ambientales y de alimentación posteriores. Esta torre se había convertido en un cuello de botella crítico que limitaba la capacidad de la planta para procesar petróleo crudo con alto contenido de azufre. El objetivo principal de esta renovación fue reemplazar el relleno existente con un relleno de alta eficiencia sin alterar la estructura principal de la torre, con el objetivo de lograr una Aumento del 15% en la capacidad, mejora significativa en la eficiencia de transferencia de masa, y consumo energético reducido del sistema.

Tres prácticas de diseño fundamentales para lograr una mejora de la eficiencia del 30 %

El salto de eficiencia no fue el resultado de un solo cambio, sino de una optimización sinérgica en tres dimensiones clave: empaquetado selección, integración de materiales y sistemas, todos ellos orientados a solucionar los cuellos de botella específicos del proceso.

1. Optimización de la selección de embalaje: de lo genérico a lo personalizado

Diagnóstico del problemaLos anillos Pall metálicos originales mostraron una rápida degradación en la distribución de la película líquida con el tiempo en el sistema de solución de amina viscosa y propensa a la formación de espuma.

Práctica de diseño: Anillos de silla de montar súper fueron seleccionados para reemplazar los anillos Pall. Su geometría de silla de montar asimétrica única ofrece dos ventajas fundamentales:

• Diseño anticanalLas curvas en forma de silla de montar y los puntales internos alteran el flujo direccional de los fluidos, mitigando significativamente el flujo en las paredes y la canalización, lo que da como resultado una distribución más uniforme del lecho.
• Mayor aprovechamiento de la superficie internaEn comparación con los rellenos de tipo anillo, las superficies cóncavas de los anillos en forma de silla de montar "acunan" mejor el líquido, prolongando el tiempo de residencia de la película líquida y proporcionando una trayectoria más tortuosa para el gas, lo que aumenta el área efectiva de transferencia de masa.

Datos del caso: Las pruebas de rendimiento hidráulico indicaron que, bajo el mismo factor F, los nuevos anillos Super Saddle redujeron la Altura equivalente a una placa teórica (HETP) aproximadamente un 18 % y bajó la cama Caída de presión del 30-35%, estableciendo la base hidrodinámica para la ganancia de eficiencia.

2. Mejora del material: Adaptación al entorno químico agresivo.

Diagnóstico del problema: Los anillos Pall originales de acero al carbono presentaban riesgos de corrosión general y agrietamiento por corrosión bajo tensión (SCC) en el entorno de amina (que contiene CO₂, H₂S y trazas de productos de degradación). Los productos de corrosión podrían contaminar el disolvente y obstruir los huecos del relleno, lo que agravaría la canalización.

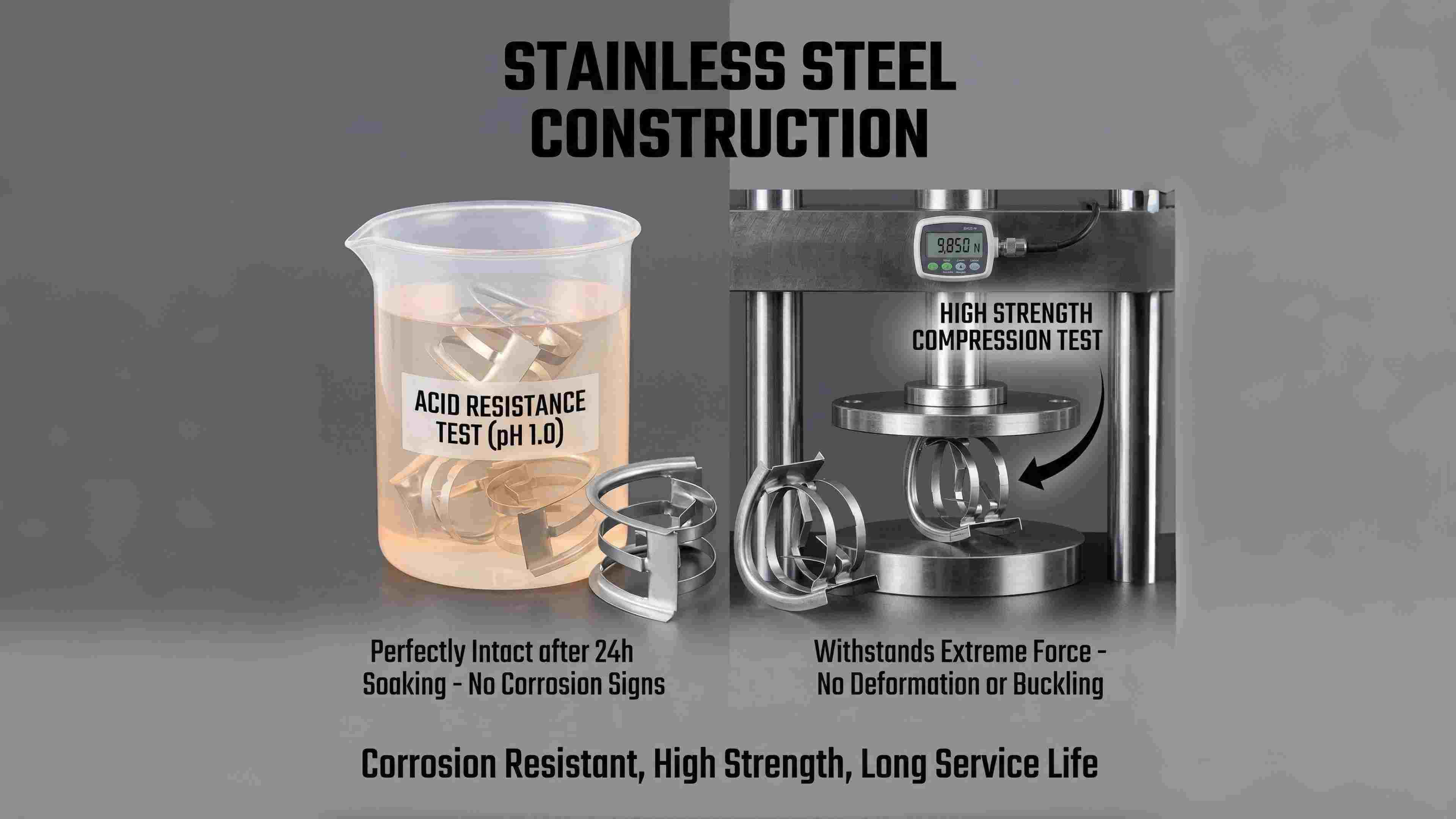

Práctica de diseño: El acero al carbono fue reemplazado por Acero inoxidable dúplex 2205 Para los anillos de sujeción. Este material combina las ventajas de los grados austeníticos y ferríticos:

• Resistencia superior a la corrosiónOfrece una resistencia significativamente mejor a la corrosión bajo tensión inducida por cloruros y a los entornos de aminas en comparación con el acero inoxidable 316L, lo que garantiza una vida útil más prolongada.
• Alta resistenciaPermite reducir el espesor de la pared, disminuyendo el peso del relleno, aumentando la fracción de vacío del lecho y contribuyendo aún más a la reducción de la caída de presión.

Datos del casoLas pruebas de corrosión en cupones bajo condiciones simuladas mostraron una tasa de corrosión anual inferior a 0,01 mm/año para el acero dúplex 2205. La vida útil esperada del empaque aumentó de 4-5 años a más de 10 años, lo que demuestra un comportamiento más favorable. Costo total de propiedad (CTP).

3. Diseño de integración del sistema: "Colocación de precisión" del embalaje

Diagnóstico del problemaSimplemente cambiar el empaque sin optimizar los componentes internos de soporte produce resultados subóptimos. El distribuidor de líquido original ya no era adecuado para las características de rendimiento del nuevo empaque.

Práctica de diseño:

• Co-renovación del distribuidor de líquidos: A distribuidor de líquidos tipo canaleta Se recalibró e instaló para que coincidiera con las características de distribución de los anillos de soporte, lo que garantizó que el número de puntos de goteo por unidad de área estuviera optimizado.
• Optimización de la estructura del lecho: Una cama alta individual estaba dividida en dos camas más cortas con un redistribuidor de líquido intermedio. Esto evitó eficazmente los "efectos de escala" a lo largo de la altura de la columna, manteniendo una distribución gas-líquido altamente uniforme en toda la sección transversal.
• Protocolo de instalación riguroso: Un detallado Procedimiento de carga de embalaje en capas "secas" y un protocolo de calibración de nivelación del distribuidor Se aplicaron estrictamente tolerancias (≤ 3 mm) para garantizar una perfecta traslación del diseño teórico a la práctica.

Resultados de la renovación y validación del rendimiento

El proyecto se ejecutó durante la parada programada de la planta en 2025 y se puso en marcha con éxito en el primer intento. A continuación se comparan los indicadores clave de rendimiento tras un periodo de prueba de 6 meses:

Conclusión y principales conclusiones

Conclusión: Este caso demuestra que una renovación de la torre química que combine la selección de Empaquetadura de anillo de sillín de alto rendimiento, la aplicación de materiales de aleación resistentes a la corrosión, y diseño de integración de sistemas de precisión es una vía confiable para lograr un salto sustancial en la eficiencia (aproximadamente un 30% de mejora integral en este caso). Esto no representa un simple reemplazo de componentes, sino una solución integral basada en Optimización hidrodinámica, ciencia de los materiales y mejores prácticas de ingeniería..
