Fabricante Ayrtter Medio de lavado de gases K1 K2 Anillo de roseta Teller
Hogar Embalaje aleatorio Embalaje aleatorio de plástico

Fabricante Ayrtter Medio de lavado de gases K1 K2 Anillo de roseta Teller

Fabricante Ayrtter Medio de lavado de gases K1 K2 Anillo de roseta Teller

El Anillo con roseta K2 Teller es de propiedad exclusiva empaquetamiento de torre estocástico (aleatorio) diseñado para entregar eficiencia de transferencia de masa ultra alta en aplicaciones de destilación, absorción y lavado.



Datos del anillo de roseta K2 Teller:


  Tipo Tamaño Área de superficie Volid Factor Número de lote
 mm m2/m3 % m-1 piezas/m3
 K2 82.5 28 95 11 5830
K3 105 31 969 1910
  • Detalles de producto



K2 Teller Rosette Ring plastic random packing with spiked flower geometry for gas scrubbing

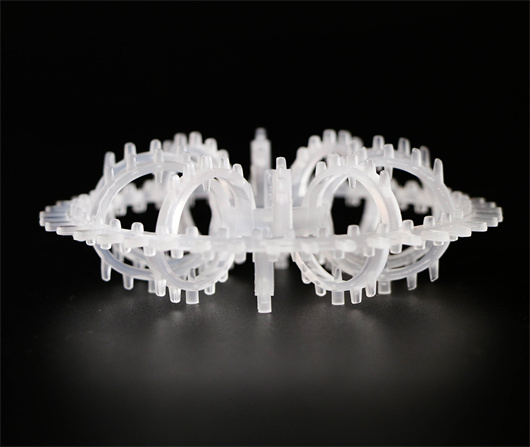

Figura 1: Anillo de roseta Teller K2 (2K): las nervaduras exteriores puntiagudas maximizan el área de humectación efectiva.

Anillo de roseta K2 Teller (2K): Empaquetadura de alta eficiencia para depuradores de gases

Producto destacado: El anillo Teller Rosette K2 (a menudo llamado "2K") ofrece 95% de fracción vacía con un factor de empaquetamiento de tan solo 11 m⁻¹. Sus nervaduras exteriores puntiagudas eliminan las zonas muertas del flujo de líquido, lo que proporciona un tiempo de contacto gas-líquido más prolongado y una caída de presión entre un 40 y un 50 % menor que los empaques aleatorios convencionales [4,1](@ref).

1. ¿Qué es el anillo Teller Rosette K2 (2K)?

El anillo K2 Teller Rosette, también conocido como "2K" por muchos clientes, fue desarrollado originalmente por AJ Teller en los Estados Unidos en 1954. Se trata de un empaquetamiento de torre aleatoria patentado, construido a partir de muchos anillos pequeños dispuestos radialmente en un gran cuerpo esférico aplanado, que se asemeja a un resorte helicoidal enrollado de extremo a extremo [4,5](@ref).

La característica definitoria de la variante K2 es su costillas principales exteriores puntiagudas: pequeños puntos convexos se distribuyen uniformemente a lo largo de la circunferencia exterior. Estas puntas aumentan el área de humectación efectiva y evitan cualquier esquina muerta en el flujo descendente del líquido, lo que aumenta significativamente la eficiencia de transferencia de masa [2,5](@ref).

Close-up of K2 Teller Rosette Ring showing spiked outer ribs and radial small-ring construction

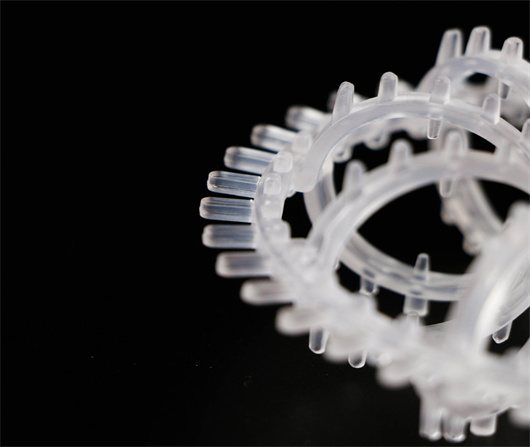

Figura 2: Costillas exteriores puntiagudas y construcción radial de anillos pequeños del anillo K2 Teller Rosette.

2. Especificaciones técnicas del K2 (2K)

El anillo K2 Teller Rosette tiene un diámetro nominal de 73 mm (≈ 3 pulgadas)También se suministran variantes comerciales de 76-78 mm con números de lote ligeramente diferentes; los datos a continuación siguen la especificación 2K más citada [4,5,9](@ref):

ParámetroValor K2 (2K)
Tamaño nominal73 mm (3 pulgadas)
Área de superficie28 m²/m³
Fracción de vacío95%
Factor de empaque11 m⁻¹
Número de lote~6.600 piezas/m³
Densidad aparente~56 kg/m³

Fuente de datos: hojas de datos técnicos del fabricante [4,9](@ref). Las variantes de 76-78 mm informan un número de volumen de ~6500 piezas/m³ y un área superficial de ~128 m²/m³ [5,7](@ref).

3. Principales ventajas de rendimiento

¿Por qué K2 supera a los empaquetamientos aleatorios convencionales?

  • Alto volumen libre (95%): La estructura radial abierta minimiza la restricción del flujo de gas y resiste la obstrucción incluso con gas de entrada sucio [4,2](@ref).
  • Baja caída de presión: Entre un 40 y un 50 % más bajos que los anillos Pall o los anillos de silla de montar con capacidad equivalente, lo que proporciona ahorros de energía medibles [1](@ref).
  • Zonas muertas sin flujo: Las nervaduras exteriores puntiagudas obligan al líquido a extenderse continuamente por todo el lecho de empaque, maximizando el área de humectación efectiva [2,5](@ref).
  • Alta retención de líquido: Los numerosos espacios entre los anillos radiales retienen más líquido, lo que prolonga el tiempo de contacto gas-líquido y mejora la eficiencia de transferencia de masa [2,4](@ref).
  • Ligero: Con una densidad aparente de ~56 kg/m³, K2 es fácil de manipular e instalar, lo que reduce la carga estructural sobre la torre [4](@ref).

4. Opciones de materiales y límites de temperatura

Los anillos de roseta K2 Teller están disponibles en una gama completa de materiales termoplásticos. Seleccione en función de la temperatura de su proceso y el entorno químico [6](@ref):

MaterialDensidad (g/cm³)Temperatura máxima (°C)Servicio típico
PP (Polipropileno)0,89 - 0,91100Limpieza general
RPP (PP reforzado)1.1 - 1.2120Compuestos orgánicos de alta temperatura
CLORURO DE POLIVINILO1,32 - 1,4460Gas ácido a baja temperatura
CPVC1,50 - 1,5490Eliminación de gases ácidos calientes
PVDF (Kynar)1,75 - 1,78150Cloro, HF, disolventes agresivos

Rango general de temperatura de servicio para todos los materiales: De 60 °C a 150 °C [6](@ref).

5. Aplicaciones principales del anillo de roseta K2 Teller

El anillo K2 se utiliza ampliamente en diversas industrias para procesos de contacto gas-líquido [4,6](@ref):

  • • Eliminación de gases ácidos: ENTONCES2, ENTONCES3, H2S, HCl, Cl2, HF, NOx absorción
  • • Desulfuración de gases de combustión (FGD): Centrales eléctricas de carbón, centrales térmicas
  • • Tratamiento de gases residuales de COV: Su alta porosidad y propiedades anti-obstrucción hacen que K2 sea ideal para la depuración de COV en los gases de escape [2](@ref)
  • • Tratamiento del gas de horno de coque (COG): Desulfuración, recuperación de petróleo ligero, enfriamiento de gas
  • • Industria del amoníaco y el nitrógeno: NUEVA HAMPSHIRE3 absorbente, plantas de sulfato de amonio
  • • Secado con cloro: Torres de secado de cloro en la industria de los refrescos
  • • Tratamiento de agua y aguas residuales: Eliminación de amonio, trihalometano y tricloroetileno; desodorización

6. Preguntas frecuentes rápidas

P: ¿"K2" es lo mismo que "2K"?

R: Sí. Muchos clientes se refieren a este tamaño como "2K", mientras que otros lo llaman "K2". Ambos nombres designan el anillo Teller Rosette con púas de ~73 mm (3 pulgadas) [4,5](@ref).

P: ¿Cuánto material de embalaje K2 necesito para mi torre?

A: El volumen de producción es de aproximadamente 6600 piezas/m³. Para una torre de 1,5 m de diámetro con una altura de base de 3 m: π × 0,75² × 3 × 6600 ≈ 87 800 piezas. Contáctenos con las dimensiones de su torre para obtener un presupuesto preciso.

P: ¿Puede el K2 procesar corrientes de gas con alto contenido de partículas?

A: Absolutamente. La fracción de vacío del 95 % y la geometría puntiaguda resisten la obstrucción incluso con aerosoles y partículas finas, lo que hace de K2 una opción preferida para la depuración de COV y gases de escape industriales [2](@ref).

Solicita un presupuesto para los anillos K2 Teller Rosette.

FXSINO suministra anillos de roseta para cajeros automáticos K2 (2K) en PP, RPP, PVC, CPVC y PVDF, con trazabilidad completa del material y envío internacional. Envíenos el ID de su torre, la altura de la base y las condiciones del proceso para obtener una oferta personalizada.

Consulta ahora

O envíenos un correo electrónico directamente: jackieqiu9202@gmail.com | +86 18507999558
