Relleno estructurado 500Y para columnas de destilación de alta eficiencia
August 13, 2026

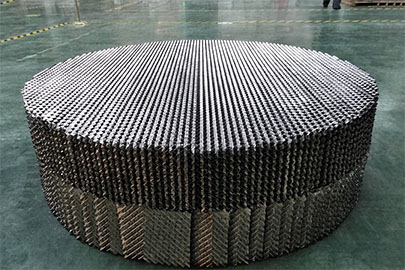

500Y Metal Structured Packing high surface area close-up

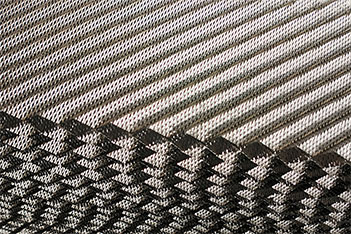

Figura 1: La ondulación de alta densidad del empaque 500Y maximiza la superficie para la transferencia de masa.

Embalaje estructurado de 500 yardas para columnas de destilación de alta eficiencia

Perspectiva de ingeniería: Cuando el objetivo de la destilación es la máxima pureza en lugar del máximo rendimiento, la columna 500Y es la opción definitiva. Con aproximadamente 500 m²/m³ de superficie específica, la 500Y ofrece la menor HETP (Altura Equivalente a un Plato Teórico), lo que permite separaciones de alta pureza en una columna de altura compacta.Fxsino

1. Especificaciones técnicas

500Y está diseñado para separaciones exigentes. A continuación se muestran los parámetros estándar basados ​​en: FXSINO Hoja de datos Rev.2024-06:

ParámetroValorImpacto operativo
Área superficial específica~500 m²/m³Duplica la superficie de transferencia en comparación con el modelo 250Y.
HETP típico300 - 400 mmLogra un mayor número de platos teóricos por metro.
Fracción de vacío~95 - 97%Inferior a 250Y; produce una mayor caída de presión.
Factor de empaquetamiento (Fp)~55 - 65 (SI)Un factor más alto limita la capacidad máxima de vapor.

2. Aplicaciones principales y usos de alta eficiencia

500Y es la solución preferida cuando la tarea de separación es difícil o los requisitos de pureza son estrictos:

  • Destilación de productos químicos finos y farmacéuticos: Separación de isómeros o compuestos termosensibles que requieren alta pureza.
  • Recuperación de solventes: Lograr disolventes reciclados de alta pureza (por ejemplo, DMF, tolueno) en sistemas de circuito cerrado.
  • Descomposición de hidrocarburos de alta pureza: Separación de componentes con puntos de ebullición cercanos, donde la volatilidad relativa es cercana a 1,0.
  • Secciones superiores de columnas altas: Se utiliza con frecuencia en las secciones superiores de columnas muy altas, donde los caudales de vapor son menores pero la eficiencia de separación es fundamental.

3. Guía de selección: 500Y vs. 250Y

La elección entre 500Y y 250Y depende totalmente de su factor limitante. Utilice esta tabla como referencia rápida:

Elija 500Y si...Elija 250Y si...Diferenciador clave
La pureza es la máxima prioridad.El rendimiento es la máxima prioridad.Eficiencia frente a capacidad.
La altura de las columnas es limitada.El diámetro de la columna es limitado.Espacio vertical frente a espacio horizontal.
La volatilidad relativa es baja (<1.1).La volatilidad relativa es alta (>1,5).Dificultad de separación.

4. Selección de materiales para servicios corrosivos

Debido al escaso espesor de las láminas de 500Y, la selección del material es fundamental para evitar la deformación bajo carga y la corrosión:

  • Acero inoxidable 316L: El estándar para la mayoría de las tareas químicas que implican ácidos o cloruros suaves.
  • Hastelloy C-276: Para servicios altamente agresivos, como la destilación de ácido acético o el gas cloro húmedo.
  • Titanio: Imprescindible para servicios que impliquen cloro húmedo, agua de mar o condiciones fuertemente oxidantes.
  • Nota sobre el acero inoxidable 304: No se recomienda para aplicaciones de 500Y en servicios críticos debido a su menor tolerancia a la corrosión y al riesgo de corrosión bajo tensión (SCC).

Advertencia crítica sobre la instalación

El distribuidor no es negociable.

El modelo 500Y tiene muy poca tolerancia a la mala distribución del líquido. Si el distribuidor de líquido no está diseñado a la perfección (uniformidad objetivo de ±3%), la ventaja de eficiencia del 500Y se perderá por completo. Nunca combine un embalaje de alta eficiencia con un distribuidor de baja calidad.

Preguntas frecuentes rápidas

P: ¿Se puede utilizar el 500Y en la destilación al vacío?

R: En general, no. Debido a su alto factor de empaquetamiento y la consiguiente caída de presión, el 500Y no es adecuado para aplicaciones de vacío profundo. Para columnas de vacío, utilice el 250Y o un empaquetamiento estructurado especializado de baja caída de presión.

P: ¿Merece la pena pagar 500 Y adicionales?

R: Sí, si las especificaciones de su producto lo requieren. Si utiliza la columna 250Y para una separación compleja, necesitaría una columna mucho más alta para lograr la misma pureza, lo que resultaría en mayores costos de inversión y operación.



Solicitar curvas de rendimiento hidráulico 500Y

Asegúrese de que el diseño de su columna esté optimizado. Póngase en contacto con FXSINO para obtener datos técnicos detallados y un presupuesto.

Contacta con FXSINO: jackieqiu9202@gmail.com | +86 18507999558
